Радиомодемы УКВ диапазона «ТЕЛУР-РМ»
Радиомодемы УКВ диапазона «ТЕЛУР-РМ»
Радиомодемы “Телур-РМ” предназначены для работы в
системах телеметрии, радиосетях передачи данных,
системах расходометрии на базе счетчиков и корректоров.
ОБЩИЕ ХАРАКТЕРИСТИКИ РАДИОМОДЕМОВ “Телур-РМ”
Диапазон радиочастот - 146 -174 МГц
Частотный интервал между соседними каналами – 25 кГц
Номинальное сопротивление антенно-фидерного тракта - 50 или 75 Ом
Режим работы приёмо - передатчика – одночастотный полудуплекс
Скорости передачи информации – 1200, 2400, 4800 и 9600 бит/с
Интерфейс – RS-232
Коэффициент ошибок при уровне сигнала на входе приёмника не более 1.5 мкВ, -не более 10-6
Питание - ~ 220В, 50Гц или 12 - 14В постоянного тока (2А)
Дополнительные заказные функции – защита от ошибок, сетевые протоколы, ретрансляция
Технологическая речевая связь
КОНСТРУКТИВНО РАДИОМОДЕМЫ СОСТОЯТ
из блока приёмопередатчика – БПП и блока питания с контроллером – БКП
Параметры передатчика |
Параметры приёмника |
1. Номинальная выходная мощность, Вт – 10.0 (имеется возможность неоперативного уменьшения мощности до 2 Вт) |
1.Чувствительность при отношении сигнал/шум (СИНАД) 12дБ ЭДС, мкВ, не более – 0.5 |
2. Максимальная девиация частоты, кГц, не более - 3.0 | 2. Избирательность по соседнему каналу, дБ, не менее – 80.0 |
3. Уровень излучений в соседнем канале, мкВт, не более – 2.5 | 3.Величина выходного напряжения на нагрузке не менее - 2 кОм, В - ± 1.0 |
4. Уровень побочных излучений, мкВт, не более – 2.5 | 4. Интермодуляционная избирательность, дБ, не менее – 60.0 |
5. Отклонение частоты передатчика от номинального значения, не более – 6* 10-6 | 5. Уровень излучения гетеродинов, нВт, не более – 2.0 |
6. Тип излучения – F1D, F2D, F7D | |
Габаритные размеры: БПП – 330х165х50мм; БКП – 185х175х78мм. Масса: БПП – 1.65кГ; БКП – 3.5кГ |
РАДИОМОДЕМЫ КОМПЛЕКТУЮТСЯ АНТЕННО-ФИДЕРНЫМИ УСТРОЙСТВАМИ (АФУ):
Тип | Поляризация | Усиление, дБ | Ширина диаграммы направленности в горизонтальной плоскости |
А1 | Горизонтальная | 3 | ненаправленная |
А2 | Вертикальная | 0 | ненаправленная |
А3 | Горизонтальная, вертикальная | 7.0 | 60о |
ВНЕШНИЙ ВИД РАДИОМОДЕМОВ И АФУ

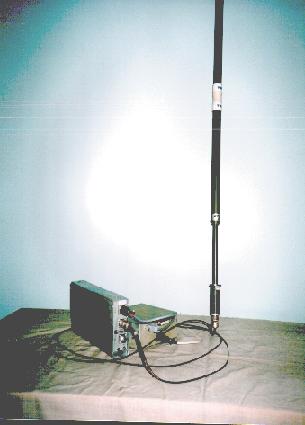

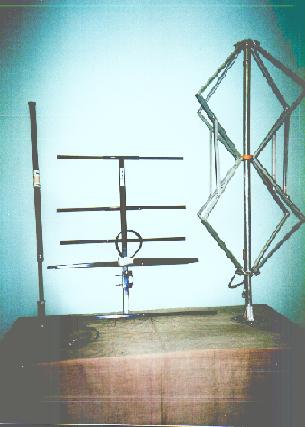

Фото 1. Радиомодем “Телур-РМ” с антенной типа А2 Фото 2. Антенны (слева направо) А2, А3, А1
