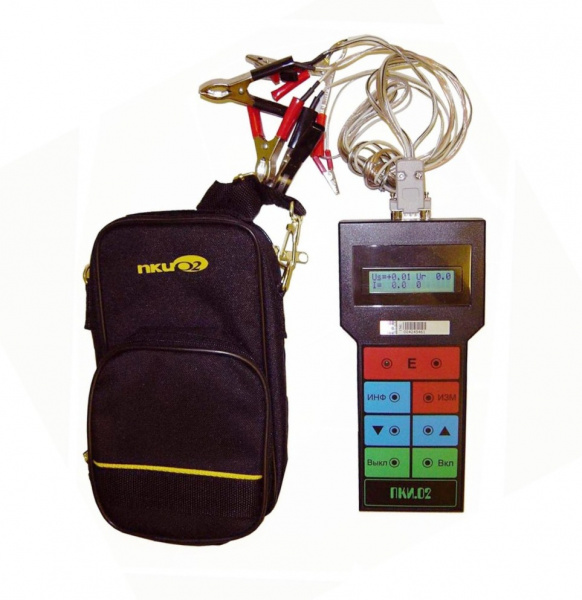

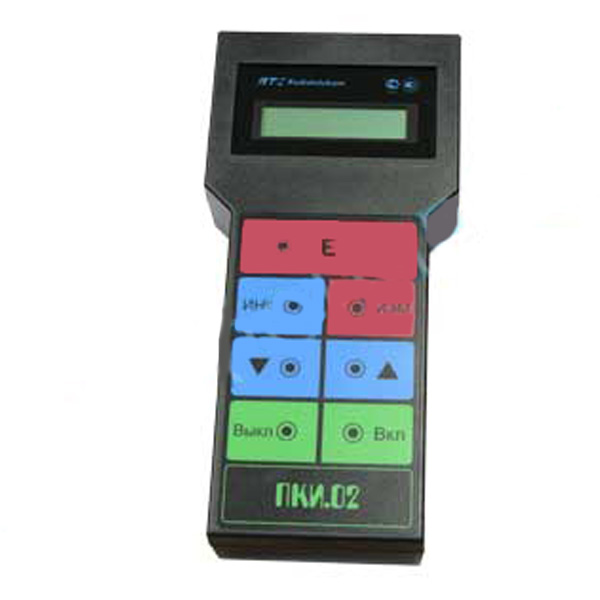

Назначение прибора ПКИ-02:
Прибор ПКИ-02 предназначен для для автоматизации измерений и анализа электрических характеристик установок защиты подземных металлических сооружений от электрохимической коррозии.
Принцип действия прибора ПКИ-02 основан на измерении постоянных напряжений и тока, а также поляризационного потенциала с отображением результатов измерений на жидкокристаллическом дисплее, преобразовании измеренных значений в цифровую форму, запоминании и долговременном хранении в памяти устройства с целью последующей перезаписи в память компьютера для наблюдения, обработки и архивирования результатов измерений.
Технические характеристики прибора ПКИ-02:
|
Параметр
|
Значение
|
|
Количество измерительных каналов
|
4
|
|
Входные параметры измерительных каналов
|
|
Диапазон измеряемых напряжений, В
|
|
№ канала
|
Назначение
|
|
|
1
|
измерение постоянного напряжения U
г
, В
|
-50 ... +50
|
|
2
|
измерение постоянного напряжения U
s
, В
|
-5 ... +5
|
|
3
|
измерение постоянного напряжения на внешнем шунте U
ш
,мВ (для определения тока защиты – I )
|
0 ... +75
|
|
4
|
измерение поляризационного потенциала Е , В
|
-5 ... +5
|
|
Входные импедансы, МОм
|
|
Каналы № 1,2,4
|
10.0
|
|
Канал № 3
|
0.001
|
|
Период обновления результатов измерений по каналам 1 - 3, индицируемых на жидкокристаллическом дисплее прибора по каналам, сек
|
1.0
|
|
Измерение поляризационного потенциала (в соответствии с ГОСТ9.602-89)
|
|
Время заряда, мс
|
14.0
|
|
Время разряда, мс
|
5.0
|
Параметры переключателя тока поляризации:
-
сопротивление в состоянии “замкнуто”, Ом, не более
-
сопротивление в состоянии “разомкнуто”. МОм, не менее
|
20
10
|
|
Пределы допускаемой основной погрешности измерения, g , % (по каналам)
|
|
№ канала
|
Обозначение
|
|
|
1, 2
|
g
г
, g
s
|
± 0.5
|
|
3, 4
|
g
ш
, g
Е
|
± 1.0
|
Электропитание, В:
-
2 аккумуляторные батареи (типа “Ника”) напряжением, В, ёмкостью, А/ч, не менее
-
сеть переменного тока напряжением, В, частотой, Гц.
|
9 ± 0.1
220;50
|
Время непрерывной работы прибора в режиме измерения:
при питании от аккумуляторной батареи, ч, не менее
-
по каналам 1, 2, 4
-
по каналу 3
при питании от сети переменного тока, ч, не менее (*)
-
по каналам 1, 2, 4
-
по каналу 3
|
7
3.5
30
15
|
|
Диапазон рабочих температур,
о
С
|
-30 ... +45
|
|
Влажность (при температуре окружающего воздуха 24
о
С), %
|
90.0
|
Потребляемая мощность, не более
при питании прибора от сети ~220В, 50Гц, ВА
при питании прибора от АКБ в режиме измерения
-
по каналам 1,2,4, ВА
-
по каналу 3, ВА
|
0.8
0.2
0.4
|
|
Габариты, мм
|
220х110х60
|
|
Масса, не более, кг
|
0.75
|
(*) Примечание: определяется объемом встроенной внутренней памяти прибора
Прибор ПКИ-02
заменяет приборы: Ц43313.1; М231; ЭВ2234, а также самописец Н399
|
