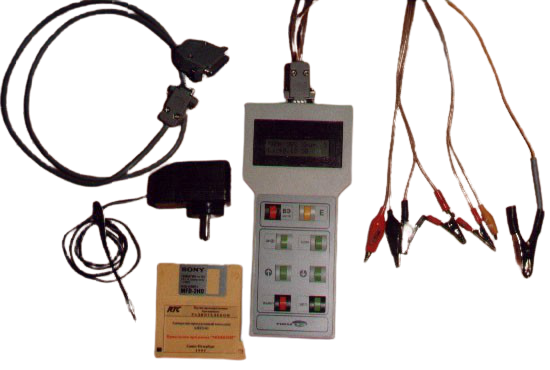

Аппаратно-программный комплекс АПКЗ-03(М)

Под заказ
Гарантия: 12 мес.
Межповерочный интервал: 24 мес.
Цена по запросу

Назначение аппаратно-программного комплекса АПКЗ-03М:

Аппаратно-программный комплекс АПКЗ-03М​ предназначен для для автоматизации измерений и анализа электрических характеристик установок защиты подземных металлических сооружений от электрохимической коррозии. Комплекс предназначен для работы в полевых и лабораторных условиях.

Аппаратно-программный комплекс АПКЗ-03М состоит из прибора ПКИ-02М (ТУ4221.002.11115752-2008, Сертификат соответствия RU.C.34.001.A № 31223. Регистрационный № 20178-08 в Государственном реестре средств измерений. Свидетельство РОСПАТЕНТа № 12257 от 18.06.99г.) и прикладной программы Монитор.

Принцип действия прибора ПКИ-02М основан на измерении постоянных и пульсирующих напряжений и тока, а также поляризационного потенциала, с отображением результатов измерений на жидкокристаллическом дисплее, преобразовании измеренных значений в цифровую форму, запоминании и долговременном хранении в памяти устройства с целью последующей перезаписи в память компьютера для наблюдения, обработки и архивирования результатов измерений.

Программа Монитор обеспечивает:

  • перезапись измеренных данных из памяти прибора в память компьютера;
  • отображение измеренных   данных в виде графиков, «привязанных» к реальному  времени измерений с возможностью просмотра мгновенных значений с помощью “тренда”;
  • обработку измеренных данных  и вычисление средних,  максимальных и минимальных значений за выбранные оператором промежутки времени;
  • построение гистограмм;
  • распечатку на принтере выбранных фрагментов записей и составление отчетных ведомостей по формам пользователя;
  • архивирование результатов измерений с возможностью поиска архивных файлов по дате и/или месту измерения.

Технические характеристики аппаратно-программного комплекса АПКЗ-03М:

Параметр Значение
Количество измерительных каналов 4
Входные параметры измерительных каналов
Диапазон измеряемых напряжений, В
Канал №1 измерение постоянного напряжения Ur, В -100...+100
Канал №2 измерение постоянного напряжения Us, В -10...+10
Канал №3 измерение постоянного напряжения на внешнем шунте Uш, мВ
(для определения тока защиты – I)
0...+75
Канал №4 измерение поляризационного потенциала E, В -5...+5
Входные сопротивления, МОм, не менее
Канал №1 2,0
Канал №2,4 4,0
Канал №3 1,0
Период обновления результатов измерений по каналам №1, 3, индицируемых на жидкокристаллическом дисплее прибора по каналам, сек 1,0
Измерение поляризационного потенциала (в соответствии с ГОСТ.9-602-89
Время заряда, мс 47,0
Время разряда, мс 5,0
Параметры переключателя тока полярицации
Сопротивление в состоянии "замкнуто" Ом, не более 20,0
Сопротивление в состоянии "разомкнуто" МОм, не менее 10,0
Пределы допускаемой основной погрешности измерения, g, % (по каналам)
Канал №1 Δг ±(0,1%Uизм.+0,2В)
Канал №2 Δs   + (0,1%Uизм. +0,02В)
Канал №3 Δш ± 0,5
Канал №4 ΔЕ ± 1,0
Общие характеристики
Электропитание 4 аккумуляторные батареи (типа - АА) напряжением1,2 В,
ёмкостью не менее 2,85 А/ч
Сеть переменного тока напряжением 220 В,
частотой 50 Гц (только для заряда АКБ)
Время непрерывной работы с сохранением основных параметров, ч, не менее:
При питании от встроенных аккумуляторов ёмкостью не менее 2,85 Ач
- по каналам 1, 2, 4 (*), ч
- по каналу 3, ч
При питании от дополнительной внешней АКБ емкостью 7 Ач
- в режиме измерения по каналам 1, 2, 4 (*), ч


50 (**)
20,0 (**)

70 (***)
Диапазон рабочих температур, (****) °C -20...+45
Влажность (при температуре окружающего воздуха 24°C), % 95,0
Габариты, мм 220х110х60
Масса, не более, кг 0,75
Наработка на отказ, ч, не менее 10000
Срок эксплуатации, г, не менее 10

Примечания:
(*) - измерения по каналу 4 производятся не более 50 раз;
(**) - ограничение определяется ёмкостью батареи;
(***) - ограничение определяется объемом памяти встроенного запоминающего устройства прибора;
(****) - прибор сохраняе все рабочие функции, кроме режима индикации, при отрицательных температурах до -30 °C

Комплект поставки АПКЗ-03М

Наименование Количество
1 Прибор ПКИ-02М (с установленными АКБ) 1
2 Кабель соединительный КС1-1 1
3 Кабель соединительный КС1-2 1
4 Кабель соединительный КС2 1
5 Адаптер для заряда аккумуляторов от сети переменного тока напряжением 230В/50Гц 1
6 Преобразователь USB/СОМ 1
7 Чехол 1
8 CD с ПП «Монитор 1
9 Руководство по эксплуатации (Паспорт) 1
10 Инструкция пользователя ПО «Монитор» 1
11 Методика поверки 1
12 Свидетельство о поверке СИ 1
