ВС-407 — система управления вибрационными испытаниями и сбора данных
Краткое описание

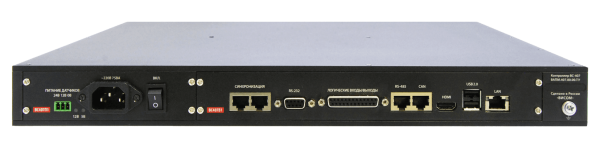

Система ВС-407– это масштабируемый многоканальный комплекс со сменными измерительными модулями для подключения датчиков различных типов. Система позволяет проводить управление вибрационными испытаниями, а также измерения и синхронный сбор данных вибрации, тензометрии, перемещения, скорости, давления, напряжения, тока, температуры и других. Система поддерживает до 8 каналов управления и до 512 каналов сбора данных с аналоговыми и цифровыми интерфейсами.
ВС-407 может использоваться как:
- Система управления виброиспытаниями;
- Многоканальная система регистрации данных.
Основные особенности системы:
- Модульная конструкция на базе стандарта PXI;
- До 512 каналов регистрации данных;
- Монтаж в стойку Евромеханика 19”;
- До 3-х измерительных модулей в шасси;
- Объединение в комплекс до 10-и шасси;
- Поддержка TEDS;
- Система межмодульной синхронизации;
- Автономная работа в рамках одного шасси;
- Гальваническая развязка измерительных каналов.
ВС-407 входит в реестр средств измерений под номером 67233-17.
Технические характеристики
| Параметр | Значение | |
| Разрядность АЦП и ЦАП | 24 | |
| Частотный диапазон, Гц | 0-106000 | |
| Пределы допускаемой относительной погрешности воспроизведения и измерений частоты, % | 0.005 | |
| Диапазон измерений КНИ, % | от 0,01 до 90 | |
| Динамический диапазон в режиме синусоидальной вибрации, дБ, не менее | 120 | |
| Диапазон напряжения | ±10В | |
| Динамический диапазон в режиме ШСВ, дБ, не менее | 100 | |
Программное обеспечение
ВС-407 комплектуется пакетом программного обеспечения, состоящим из VisProbe SL (для управления виброиспытаниями) и VisAnalyser (для анализа данных).
VisProbe SL позволяет проводить все существующие типы испытаний: испытания синусоидальной вибрацией, поиск и удержание резонанса, ШСВ, классический удар, виброудар, SRS, TTH, запись и воспроизведение полевых испытаний и т.д.. Программа позволяет также проводить многостендовые испытания синусом, ШСВ, ударом, а также испытания с воспроизведением заданной акселерограммы на нескольких стендах. С помощью Visprobe SL и ВС-407 можно не только проводить испытания, но и аттестацию вибрационных установок, и анализ испытаний на механическом ударном стенде.
ПО сбора и анализа данных VisAnalyser представляет собой мощный программный комплекс для анализа данных, получаемых с приборов «Висом» в режиме онлайн, записи данных в файл и постанализа записанных данных.
VisAnalyser может производить следующие типы анализа данных:
- Просмотр временных графиков записанных сигналов, осциллограмм;
- Построение спектрограмм;
- Статистический анализ: вычисление СКЗ, медианного, минимального и максимального значений за заданный промежуток времени;
- Интегрирование и двойное интегрирование сигнала;
- Арифметические операции над сигналами;
- Фильтрация: VisAnalyser позволяет фильтровать сигнал с помощью КИХ- или БИХ-фильтров;
- Скачать: Расширенное описание
