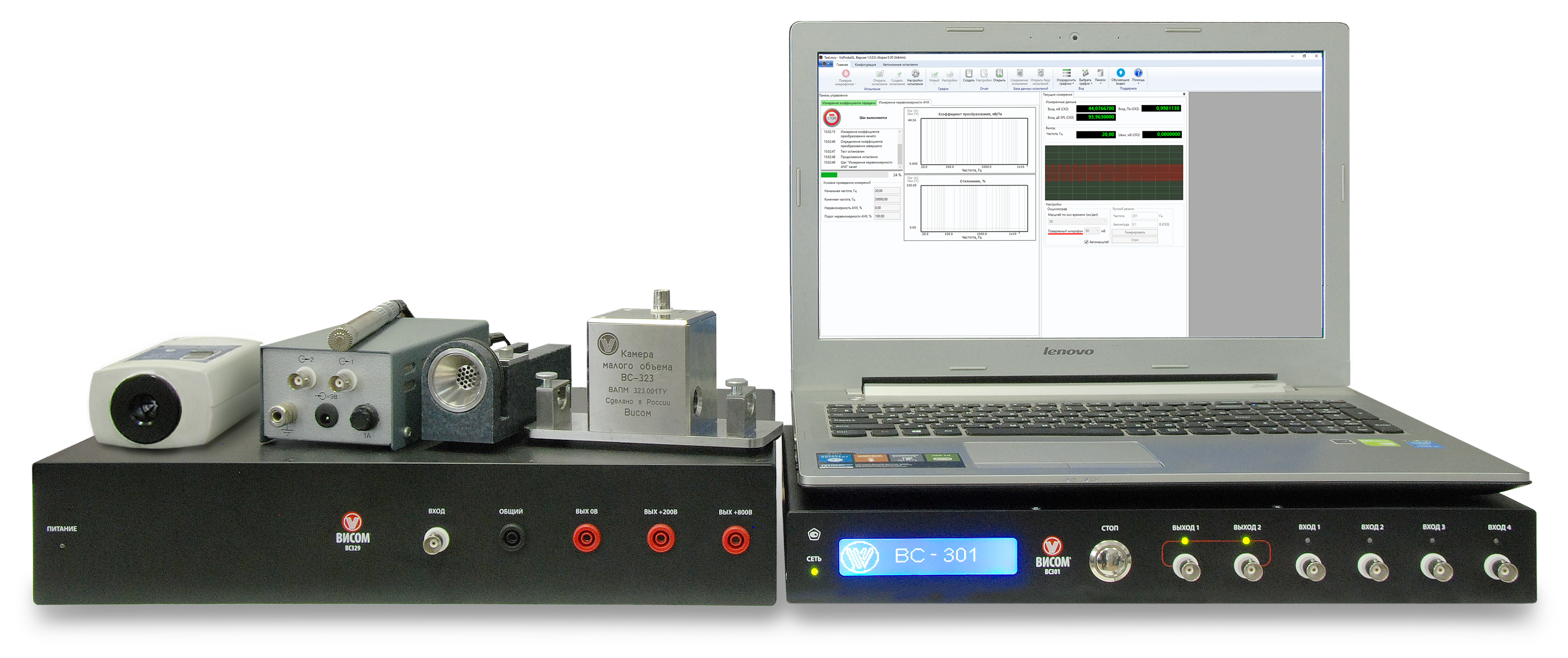

ВС-321 — система виброакустическая поверочная
Краткое описание
Система виброакустическая поверочная ВС-321, предназначена для проведения первичной и периодической поверки:
- датчиков вибрации;
- микрофонов и шумомеров.
Поверка датчиков вибрации.
Подсистема поверки датчиков вибрации позволяет проводит полностью автоматизированную поверку вибродатчиков методом сравнения с эталоном в соответствии с ГОСТ Р 8.669-2009.
Типы поверяемых вибропреобразователей:
- с зарядовым выходом;
- с выходом ICP (IEPE);
- с выходом по напряжению или токовым выходом 4 – 20 мА;
- с интерфейсом TEDS.
Система ВС-321 позволяет проводить поверку вибропреобразователей в диапазоне рабочих частот от 2 Гц до 20 кГц в диапазоне значений виброускорения от 1,0·10-1 до 5,5·102 м/с2.
Подсистема по поверке вибропреобразователей включает в себя систему управления виброиспытаниями ВС-301, усилитель, электродинамический стенд, эталонный вибропреобразователь и специальное программное обеспечение.
Поверка микрофонов и шумомеров.
Подсистема поверки датчиков микрофонов и шумомеров позволяет проводит полностью автоматизированную поверку:
- микрофонов измерительных 1, ½ и ¼ - дюйма в соответствии с ГОСТ 8.153-75;
- шумомеров, выпущенных по ГОСТ 17187-81 и ГОСТ 53188.1-2008;
- средств измерений звукового давления в диапазоне рабочих частот от 20 Гц до 20 кГц в диапазоне значений до 140 дБ.
Подсистема по поверке акустических средств измерений включает в себя: ВС-301, микрофон измерительный, усилитель предварительный микрофонный, акустический калибратор, актюатор.
Технические характеристики
| Диапазон рабочих частот при поверке средств измерений звукового давления в воздушной среде, Гц | от 20 до 20 000 |
| Верхний предел динамического диапазона при поверке средств измерений звукового давления в воздушной среде, дБ (относительно 20 мкПа), не менее | 140 |
| Доверительная относительная погрешность при доверительной вероятности 0,95, дБ | ± (0,3 - 1,3) |
| Диапазон рабочих частот при поверке средств измерений параметров вибрации, Гц | от 2 до 20 000 |
| Диапазон значений виброускорения, м/с2 | от 1,0·10-1 до 5,5·102 |
Программное обеспечение
Программное обеспечение Visprobe SL позволяет в автоматизированном режиме проводить поверку датчиков ускорения, измерительных микрофонов, виброметров и шумомеров.
Поверка разбивается на шаги, каждый из которых соответствует одному или нескольким пунктам методики. Шаги могут выполняться в произвольном порядке. По завершению шага данные измерений автоматически сохраняются.
В ходе работы программа отображает значения, снятые с датчиков, осциллограф, прогресс завершения шага. По завершении поверки автоматически создается отчет на основе заданного пользователем шаблона.- Скачать: Расширенное описание
