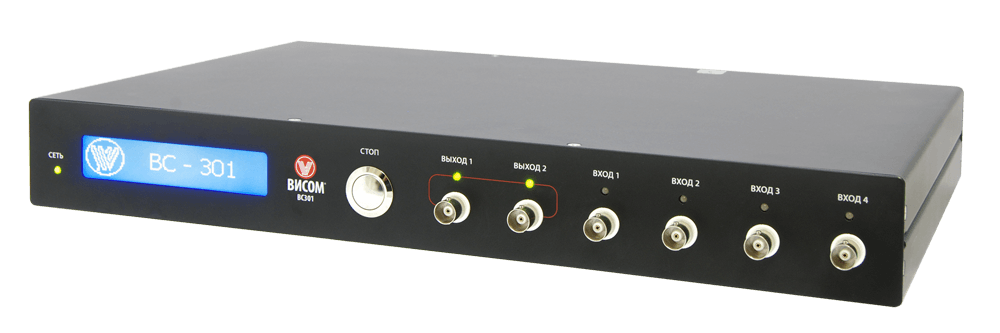

ВС-301 — система управления виброиспытаниями
Краткое описание
Система управления виброиспытаниями ВС-301 – дальнейшее развитие хорошо зарекомендовавшей себя в России и за рубежом СУВ ВС-207.
Принципиальные особенности – улучшенные технические параметры, возможность объединения до 8 систем и управления несколькими вибростендами одновременно. Основными особенностями системы являются:
- наличие 4 входов и 2 выходов в одном конструктиве;
- цифровые входы-выходы;
- жидкокристаллический монитор;
- возможность автономной работы для испытаний серийной продукции;
- возможность объединения до 8 контроллеров, что дает возможность получить 32 входных канала и 16 выходных каналов;
- возможность управлять 8 стендами одновременно;
- 3 года гарантии.
Технические характеристики
| Входы | ||
| Аналоговые каналы | 1 - 32 канала | |
| Разрядность | 24 разряда | |
| Частотный диапазон | 0.1-35000 Гц | |
| Тип датчиков | ICP, TEDS, зарядовые, датчики перемещения и скорости, датчики силы, измерение напряжения | |
| Фильтрация | Аналоговые фильтры, цифровые ФНЧ и ФВЧ фильтры | |
| Диапазон напряжения | ±10В | |
| Динамический диапазон | 120 дБ | |
| Уровень шума | < 20мкВ | |
| Переходное затухание между измерительными каналами | <-120 дБ | |
| Входное сопротивление | 1 МОм | |
| Выходы | ||
| Аналоговый канал | 1 - 8 каналов управления, до 1 - 8 каналов COLA | |
| Разрядность | 24 разряда | |
| Частотный диапазон | 0.1-35000 Гц | |
| Относительная погрешность установки частоты | < 0.005% | |
| Фильтрация | Аналоговый фильтр, цифровые фильтры | |
| Диапазон напряжения | ±1В,±ЗВ,±10В | |
| Динамический диапазон | 120 Дб | |
| Выходное сопротивление | > 600 Ом | |
Программное обеспечение
Программное обеспечение VisProbe SL является развитием хорошо зарекомендовавшего себя программного пакета Visprobe.
В новом VisProbe SL были значительно расширены возможности подсистемы графиков и анализа данных. Программа позволяет производить испытания синусоидальной вибрацией, в том числе поиск и удержание резонанса, ШСВ, ударом, виброударом.
Также имеется возможность производить анализ удара на механическом ударном стенде и аттестацию вибрационных установок.
- Скачать: Расширенное описание
