Виброметр, анализатор спектра АССИСТЕНТ V1
Виброметр, анализатор спектра 1-го класса точности АССИСТЕНТ V1 предназначен для измерения уровней виброускорения, и частотного анализа в диапазонах общей и локальной вибрации по 1-му каналу.
Обеспечивает измерение всех параметров общей и локальной вибрации в жилых, общественных зданиях
и на производстве.
Может применяться для любых задач, требующих применения приборов 1-го класса точности.
Вид измерений | Что измеряется | Примечание | |||||
Диапазон, Гц | Частотные коррекции, диапазон | Временные характеристики | Спектры | Другое | |||
Общая вибрация (V1) |
0,8 – 80 Гц |
60-170 дБ Wd 60-170 дБ Wk 60-170 дБ Wm Wc, We, Wj, Wb, Wm, Bw,Bwm |
Эквивалент, 1с, 5с, 10с, Nc, MTVV |
Октавный спектр 1 Гц – 63,5 кГц Третьоктавный спектр 0,8 Гц – 80 Гц |
MAX, MIN всех параметров |
Соответствует ГОСТ ИСО 8041-2006, МЭК 61260, класс 1 Все параметры измеряются одновременно |
Индикатор изменения эквивалентного уровня |
Локальная вибрация (V1) |
8 – 1250 Гц |
60-170 дБ Wh,Bh |
Эквивалент, 1с, 5с, 10с, Nc, MTVV |
Октавный спектр 8 Гц – 1000 Гц Третьоктавный спектр 6,3 Гц – 1250 кГц |
MAX, MIN всех параметров | Индикатор изменения эквивалентного уровня |
Таблица выбора приборов серии АССИСТЕНТ:
S - звук,
I - инфразвук,
U - ультразвук;
V1 - вибрация однокоординатная,
V3 - 3-координатная вибрация с переключением,
V3RT- трехкоординатная вибрация одновременно.
Комплектация | Акустика | Вибрация | Примечания | |||
Шум | Инфразвук | Ультразвук | Общая | Локальная | ||
S | ||||||
SI | ||||||
SIU 20 | ||||||
SIU 30 | от 30 дБ до 150 дБ (аттестация рабочих мест) | |||||
V3 | вибрация 3 переключаемых канала | |||||
V3RT | вибрация 3 канала одновременно | |||||
SIV 1 | вибрация 1 канал | |||||
SIV 3 | вибрация 3 переключаемых канала | |||||
SIV 3RT | вибрация 3 канала одновременно | |||||
SIUV 1 | вибрация 1 канал | |||||
SIUV 3 | вибрация 3 переключаемых канала | |||||
TOTAL | вибрация 3 канала одновременно | |||||
TOTAL + | TOTAL+ = (TOTAL) + аксессуары + кейс |
Основные параметры по видам измерений:
Вид измерений | Что измеряется | Примечание | |||||
Диапазон, Гц | Частотные коррекции, диапазон | Временные характеристики | Спектры | Другое | |||
Шум | 10 -20000 Гц |
20 - 140 дБА 22 – 140 дБС 30 – 140 дБZ 10-140 дБ спектры |
Эквивалент, Быстро, Медленно Импульс, Пик |
Октавный спектр 31,5Гц – 16 кГц Третьоктавный спектр 25 Гц – 20 кГц |
MAX, MIN всех параметров Статистическое распределение. |
Соответствует ГОСТ 17187-81, МЭК 61672-1, МЭК 61260, ГОСТ Р 53188.1-2008 (вводится с 01/012/09), Класс 1 Все параметры измеряются одновременно |
Индикаторы характера шума: постоянный, непостоянный, импульсный, тональный. Индикатор изменения эквивалентного уровня |
Инфразвук | 1,6 – 20 Гц |
20-140 дБG 30-140 дБZI |
Эквивалент, Быстро, Медленно, 30 сек |
Октавный спектр 1,6 Гц – 20 Гц Третьоктавный спектр 2 Гц – 16 Гц |
MAX, MIN всех параметров | Индикатор изменения эквивалентного уровня | |
Ультразвук | 12,5 – 40 кГц | 30-150 дБ |
Эквивалент Медленно быстро |
Октавный спектр 16 кГц – 31,5 кГц Третьоктавный спектр 12,5 кГц – 40 кГц |
MAX, MIN всех параметров | Индикатор изменения эквивалентного уровня | |
Общая вибрация | 0,8 – 80 Гц |
60-170 дБ Wd 60-170 дБ Wk 60-170 дБ Wm Wc, We, Wj, Wb, Wm, Bw,Bwm |
Эквивалент, 1с, 5с, 10с, Nc, MTVV |
Октавный спектр 1 Гц – 63,5 кГц Третьоктавный спектр 0,8 Гц – 80 Гц |
MAX, MIN всех параметров |
Соответствует ГОСТ ИСО 8041-2006, МЭК 61260, класс 1 Все параметры измеряются одновременно |
Индикатор изменения эквивалентного уровня |
Локальная вибрация | 8 – 1250 Гц |
60-170 дБ Wh, Bh |
Эквивалент, 1с, 5с, 10с, Nc, MTVV |
Октавный спектр 8 Гц – 1000 Гц Третьоктавный спектр 6,3 Гц – 1250 кГц |
MAX, MIN всех параметров | Индикатор изменения эквивалентного уровня |
Назначение и область применения:
Анализатор шума и вибрации АССИСТЕНТ предназначен для измерений уровней звука, общих и корректированных уровней виброускорения, а также анализа спектра.
Могут применяться органами гигиены и эпидемиологии, охраны труда, испытательными лабораториями и научными учреждениями для определения условий труда и аттестации рабочих мест, сертификации продукции, научных исследований, а также для диагностики технического состояния машин и оборудования на производстве.
Описание:

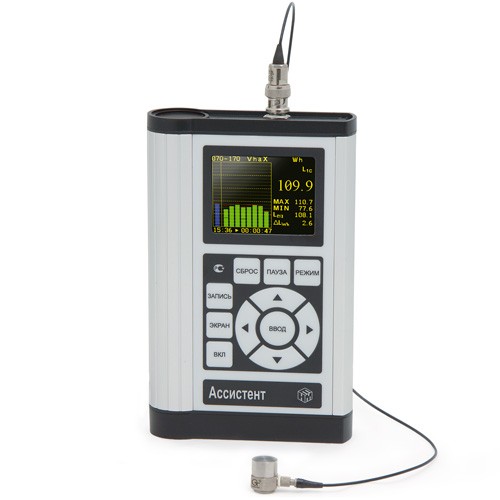

Прибор представляет собой малогабаритный моноблок с автономным питанием от аккумуляторов и состоит из блока измерительного, предусилителя микрофонного, микрофонов конденсаторных МК265, МК233, ВМК205, вибропреобразователя АР38, АР40. Принцип работы основан на преобразовании звукового давления с помощью микрофона или ускорения с помощью вибропреобразователя в электрический сигнал, обрабатываемый далее специализированным микропроцессором. Информация о режиме работы прибора и измеренных величинах отображается на цветном дисплее блока измерительного. Прибор имеет энергонезависимую память для записи служебной информации и результатов измерений. Результаты из энергонезависимой памяти прибора могут быть переписаны на стандартный USB флэш диск, или переданы в персональный компьютер с помощью программного обеспечения, поставляемого с прибором. Предусмотрена зарядка аккумуляторов прибора с помощью сетевого адаптера из комплекта поставки. В случае необходимости, аккумуляторы могут быть заменены стандартными батарейками типоразмера АА.
Прибор в режиме шумомера соответствует классу 1 по ГОСТ 17187-81, МЭК 61672-1, в режиме виброметра по ГОСТ ИСО 8041-2006. Октавные и третьоктавные фильтры соответствуют классу 1 по МЭК 61260.
Основные характеристики:
Шумомер
Диапазон измерений уровней звука для характеристики "А", дБ: 20-150
Диапазон измерений уровней звука для характеристики "С", дБ: 22-150
Диапазон измерений уровней звука для характеристики "Z", дБ: 30-150
Частотные характеристики А, С, Z
Временные характеристики S, F, I, Peak, Leq.
Пределы допускаемой абсолютной погрешности измерений уровней звука, дБ, не более ±0,7
Частотный диапазон измерений, Гц:
-для характеристик G, ZI от 1,6 до 20
- для характеристик А, С, Z от 10 до 20000
Ультразвук до 40000 Гц
Виброметр
Количество каналов измерения: 3
Корректирующие фильтры Wh Wd, Wb, Wk, Wm, We, We, Wj
Полосовые фильтры Bh, Bw, Bwm
Динамический диапазон измерения уровня виброускорения относительно 1*10-6 м*с-2 для фильтров фильтром, дБ,
Bh 70-170
Bw 70-170
Wh 60-170
Wd 60-170
Wk 60-170
Частотный диапазон измерения виброускорения, Гц 0,8 - 1250
Пределы допускаемой абсолютной погрешности измерения виброускорения на опорной частоте 79,58 Гц, дБ ±0,5
Анализатор
Частотный диапазон в режиме анализатора спектра 0,8 Гц - 40 кГц
Диапазон линейности > 100 дБ
Диапазон частот цифровых октавных фильтров, Гц, 1 - 32000
Диапазон частот цифровых третьоктавных фильтров, Гц, 0,8-40000
Средняя наработка на отказ, ч, не менее: 2000
Срок службы, лет: 7
Источник питания (четыре аккумуляторов типа АА)
напряжение питания, В: 5
потребляемый ток, мА: 200
продолжительность непрерывного измерения от аккумуляторов, не менее: 8 часов
Масса прибора с аккумуляторами, кг, не более: 0,8
Габаритные размеры (длина х ширина х высота), мм, не более: 200x35x115
Рабочие условия эксплуатации прибора:
-температура, °С от минус 10 до плюс 50
-относительная влажность, % до 90 при 40 °С
-атмосферное давление, кПа от 90 до 110.
