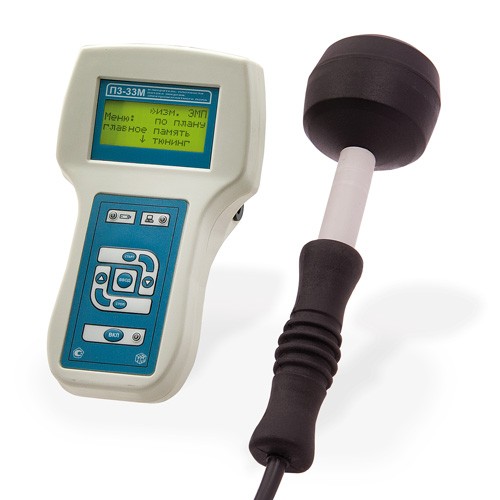

П3-33М Измеритель плотности потока энергии электромагнитного поля
Рабочий диапазон частот 0,3 - 18,0 ГГц. Применяется для обнаружения и контроля биологически опасных уровней плотности потока энергии (ППЭ) электромагнитного излучения и экспозиции.
Измеритель плотности потока энергии (ППЭ) электромагнитного поля ПЗ-ЗЗМ (далее - измеритель), предназначен для измерения ППЭ в режиме непрерывной генерации в диапазоне частот от 0,3 до 18 ГГц при проведении контроля уровней электромагнитного поля на соответствие требованиям норм по электромагнитной безопасности.
Измеритель применяется для проведения измерений уровней СВЧ-излучения в жилых и рабочих помещениях при наличии в них электрооборудования силового, хозяйственного, коммутационного и информационного назначения, а также при проведении комплексного санитарно-гигиенического обследования территорий. Измеритель допускается использовать для работы в полевых условиях.
Измеритель состоит из антенны-преобразователя плотности потока энергии электромагнитного поля в постоянное напряжение и измерительно-индикационного блока, осуществляющего аналого-цифровое преобразо¬вание, цифровую обработку сигнала и вывод результатов измерения на экран жидкокристаллического индикатора, а так же на персональную ЭВМ. Антенна измерителя имеет три дипольно-детекторные микросборки, которые образуют взаимно-ортогональную структуру. Результирующее значение ППЭ определяется как векторная сумма ППЭ, измеренных каждой дипольной микросборкой.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Диапазон частот, ГГц от 0,3 до 18,0
Диапазон измерений ППЭ, мкВт/см2 от 1 до 100000
Пределы допускаемой относительной погрешности измерения ППЭ, дБ
на уровнях от 1,0 до 5,0 мкВт/см2) ±3,0
на уровнях свыше 5,0 мкВт/см2 ±2,0
Питание измерителя осуществляется от 4-х аккумуляторных батарей типоразмера АА, напряжением, В 4,8
Мощность, потребляемая измерителем от источника питания, не более, Вт 0,8
Время непрерывной работы не менее, ч 8
Среднее время наработки на отказ не менее, ч 10000
Габаритные размеры, мм:
антенны-преобразователя
-длина 270
-диаметр 85
измерительно-индикаторного блока
-длина 190
-ширина 85
-высота 55
Масса, не более, кг 0,55
Программа «НТМ-ЭкоМ», представляет собой экспертную систему - программу, использующую представленные в некотором формальном виде знания и определенную логику принятия решений в трудно формализуемых задачах. Программа «НТМ-ЭкоМ» способна в сложной ситуации (при недостатке времени, информации или опыта) дать квалифицированную консультацию (совет, подсказку), помогающую специалисту принять обоснованное решение. Основная идея таких систем состоит в том, что знания и опыт, накопленные одними специалистов высокой квалификации в данной предметной области, используются другими специалистами (возможно – не столь высокой квалификации) в той же предметной области при решении возникающих перед ними проблем. Программа «НТМ-ЭкоМ» - это программное обеспечение для компьютера, оперирующее с информацией об окружающей среде по правилам, определяемым всем корпусом нормативных документов, с целью выработки экспертных решений по условиям труда и быта. С ее помощью в интерактивном режиме составляется план инструментальных измерений, который затем заносится в измеритель электромагнитного поляный прибор.
