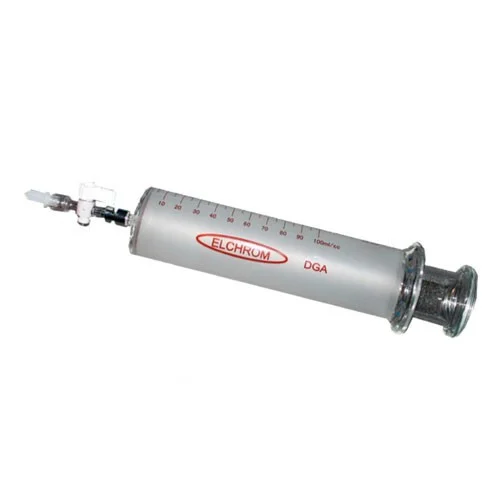

ELCHROM-G — пробоотборники трансформаторного масла
Назначение пробоотборников трансформаторного масла ELCHROM-GS:
Пробоотборники трансформаторного масла ELCHROM предназначены для отбора проб трансформаторного масла или другой изоляционной жидкости из высоковольтного маслонаполненного электрооборудования (силовые и измерительные трансформаторы, высоковольтные вводы, кабели и конденсаторы).
Пробоотборники ELCHROM обеспечивают также возможность хранения, транспортировки и дозированного ввода проб масла (изоляционной жидкости) в аппаратуру для выполнения физико-химического анализа, в том числе хроматографического анализа растворенных в трансформаторном масле (изоляционной жидкости) продуктов разложения изоляции.
Пробоотборник ELCHROM соответствует требованиям ТУ3418-027-11703970-05, стандарту МЭК 60567.
Описание пробоотборников трансформаторного масла ELCHROM-GS, 20 мл:
Пробоотборник ELCHROM выпускается в четырех модификациях:
- ELCHROM-G емкостью 20 мл, без гермоузла;
- ELCHROM-GS емкостью 20 мл, с гермоузлом;
- ELCHROM-G емкостью 50 мл;
- ELCHROM-G емкостью 100 мл.
Конструктивное отличие состоит в том, что в модификации ELCHROM-GS предусмотрен гермоузел, обеспечивающий минимизацию потерь газов в пробе трансформаторного масла. Наиболее эффективно использование пробоотборников ELCHROM-GS при необходимости длительного хранения пробы в условиях небольшого перепада температуры окружающей среды (до 10°C).
Поставка пробоотборников производится в транспортировочных кейсах или отдельно по желанию Заказчика.
Особенности пробоотборников трансформаторного масла ELCHROM-GS:
- Возможность одновременного определения кислорода и азота при проведении стандартного анализа растворенных в масле газов по методу АРП (определение 9 газов из одной пробы масла);
- Повышенная газоплотность, обеспечивающая минимальные потери газов при транспортировке и хранении пробы трансформаторного масла;
- Минимизация потерь масла при отборе пробы, что особенно актуально для маломасляного оборудования;
- Обеспечение представительности пробы вне зависимости от квалификации персонала;
- Возможность подготовки пробы для хроматографического анализа по методу АРП;
- Cрок сохраняемости пробы не менее 1 недели.
Технические характеристики пробоотборников трансформаторного масла ELCHROM-GS, 20 мл:
| Параметр | ELCHROM-G, 20 мл, без гермоузла | ELCHROM-G, 50 мл | ELCHROM-G, 100 мл | ELCHROM-GS, 20 мл, c гермоузлом |
| Максимальный объем пробы, мл | 20 | 50 | 100 | 20 |
Комплект поставки ELCHROM-GS, 20 мл, с гермоузлом
| № | Наименование | ELCHROM-GS, 20 мл | ELCHROM-GS, 20 мл, комплектация ВВ |
| 1 | Пробоотборник трансформаторного масла ELCHROM-GS, 20 мл, с гермоузлом | 1 | 10 |
| 2 | Транспортировочный кейс | - | 1 |
| 3 | Трехходовой краник | - | 4 |
| 4 | Маслостойкая трубка | - | 2 |
Комплект поставки ELCHROM-G, 20 мл, без гермоузла
| № | Наименование | ELCHROM-G, 20 мл | ELCHROM-G, 20 мл, комплектация АА |
| 1 | Пробоотборник трансформаторного масла ELCHROM-G, 20 мл, без гермоузла | 1 | 10 |
| 2 | Транспортировочный кейс | - | 1 |
| 3 | Трехходовой краник | - | 4 |
| 4 | Маслостойкая трубка | - | 2 |
Комплект поставки ELCHROM-G, 50 мл
| № | Наименование | ELCHROM-G, 50 мл | ELCHROM-G, 50 мл, комплектация CD |
| 1 | Пробоотборник трансформаторного масла ELCHROM-G, 50 мл | 1 | 5 |
| 2 | Транспортировочный кейс | - | 1 |
| 3 | Трехходовой краник | - | 7 |
| 4 | Маслостойкая трубка | - | 1 |
Комплект поставки ELCHROM-G, 100 мл
| № | Наименование | ELCHROM-G, 100 мл | ELCHROM-G, 100 мл, комплектация ЕЕ |
| 1 | Пробоотборник трансформаторного масла ELCHROM-G, 100 мл | 1 | 2 |
| 2 | Транспортировочный кейс | - | 1 |
| 3 | Трехходовой краник | - | 6 |
| 4 | Маслостойкая трубка | - | 2 |
Дополнительная комплектация ELCHROM-GS :
| № | Наименование |
| 1 | Транспортировочный кейс ELCHROM, для пробоотборников |
| 2 | Трубка, маслостойкая |
| 3 | Краник, трехходовой |
| 4 | Гермоузел, ELCHROM |
