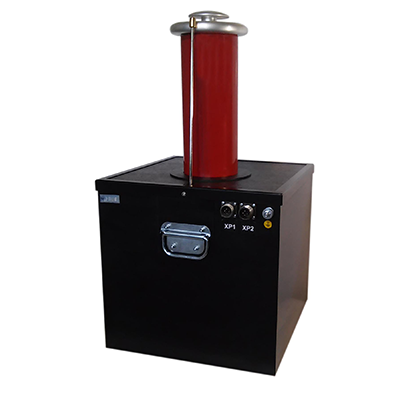

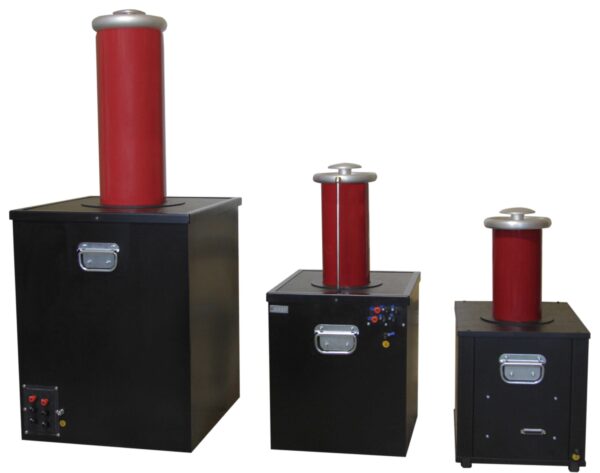

ТВИ-50/70 — трансформатор испытательный

Под заказ
Гарантия: 18 мес.
Цена с НДС:0 тг.

Назначение трансформатора испытательного ТВИ-50/70:

Трансформаторы высоковольтные испытательные серии ТВИ-50 предназначены для преобразования по уровню напряжения переменного тока синусоидальной формы частотой 50 Гц и генерирования напряжения постоянного (выпрямленного) тока посредством встроенного диодного выпрямителя и применяются для проведения высоковольтных испытаний, диагностирования изоляции, ограничителей перенапряжений, твердых диэлектриков, средств защиты и других объектов и материалов, при испытании которых требуется высокое напряжение.

Описание трансформатора испытательного ТВИ-50/70:

Трансформатор ТВИ-50/70 оснащен встроенным диодным столбом, встроенным высоковольтным делителем с коэффициентом деления 1000:1, 10000:1, встроенным разрядным устройством для снятия заряда с емкостной нагрузки, автоматическим переключателем рода тока, штангой заземления.

Технические характеристики трансформатора испытательного ТВИ-50/70:

Параметр Значение
Номинальное значение напряжения постоянного тока, кВ 70,00
Максимальный выходной постоянный ток, мА 22,0
Относительная погрешность встроенного делителя напряжения 1 %
Коэффициент деления делителя напряжения 1:1000, 1:10000
Встроенное разрядное устройство да
Встроенный переключатель рода тока да
Диапазон регулирования напряжения переменного тока частотой 50 Гц первичной обмотки, В 0,10…240,0
Номинальное напряжение первичной обмотки, В 200,0 ± 1%
Номинальное напряжение вторичной обмотки, при напряжении на первичной обмотке 200.0 В, кВ 50,00
Номинальный ток холостого хода, при напряжении на первичной обмотке 200.0 В, мА (не более) 800
Максимальное выходное напряжение переменного тока частотой 50 Гц, кВ 55,00
Максимальный выходной переменный ток, мА 50,0
Габаритные размеры трансформатора, мм (370±10)х(650±10)х(310±10)
Масса блока высоковольтного, кг 36±3
Электропитание от сети переменного тока (50 ± 10) Гц, (220 ± 22) В
Максимальная потребляемая мощность установок, ВА 3100
Средний срок службы, лет, не менее 7
Рабочие условия применения температура окружающего воздуха от минус 20 до плюс 40 °C
относительная влажность воздуха 98 % при 25 °С
атмосферное давление от 84 до 106,7 кПа

Комплект поставки ТВИ-50/70

Наименование Количество
1 Трансформатор испытательный ТВИ-50/70 1
2 Паспорт 1
3 Тара транспортная 1
