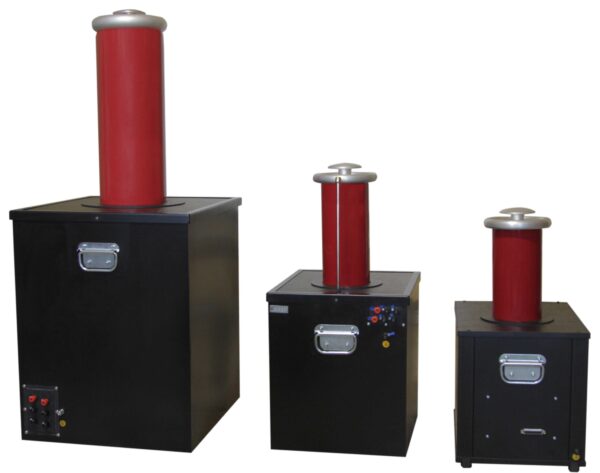

ТВИ-25/36 — трансформатор испытательный
Назначение трансформатора испытательного ТВИ-25/36:
Трансформаторы высоковольтные испытательные серии ТВИ-25 предназначены для преобразования по уровню напряжения переменного тока синусоидальной формы частотой 50 Гц и генерирования напряжения постоянного (выпрямленного) тока посредством встроенного диодного выпрямителя и применяются для проведения высоковольтных испытаний, диагностирования изоляции, ограничителей перенапряжений, твердых диэлектриков, средств защиты и других объектов и материалов, при испытании которых требуется высокое напряжение.
Описание трансформатора испытательного ТВИ-25/36:
Трансформатор ТВИ-25/36 дополнительно оснащен встроенным диодным столбом, встроенным высоковольтным делителем с коэффициентом деления 100:1, 1000:1, встроенным разрядным устройством для снятия заряда с емкостной нагрузки, автоматическим переключателем рода тока, штангой заземления.
Технические характеристики трансформатора испытательного ТВИ-25/36:
Параметр | Значение |
Номинальное значение напряжения постоянного тока, кВ | 36,00 |
Максимальный выходной постоянный ток, мА | 42,0 |
Относительная погрешность встроенного делителя напряжения | 1 % |
Коэффициент деления делителя напряжения | 1:100, 1:1000 |
Встроенное разрядное устройство | да |
Встроенный переключатель рода тока | да |
Диапазон регулирования напряжения переменного тока частотой 50 Гц первичной обмотки, В | 0,10…240,0 |
Номинальное напряжение первичной обмотки, В | 200,0 ± 1% |
Номинальное напряжение вторичной обмотки, при напряжении на первичной обмотке 200.0 В, кВ | 25,00 |
Номинальный ток холостого хода, при напряжении на первичной обмотке 200.0 В, мА (не более) | 600 |
Максимальное выходное напряжение переменного тока частотой 50 Гц, кВ | 30,00 |
Максимальный выходной переменный ток, мА | 85,0 |
Габаритные размеры трансформатора, мм | (370±10)х(650±10)х(310±10) |
Масса блока высоковольтного, кг | 36±3 |
Электропитание от сети переменного тока | (50 ± 10) Гц, (220 ± 22) В |
Максимальная потребляемая мощность установок, ВА | 3100 |
Средний срок службы, лет, не менее | 7 |
Рабочие условия применения |
температура окружающего воздуха от минус 20 до плюс 40 °C относительная влажность воздуха 98 % при 25 °С атмосферное давление от 84 до 106,7 кПа |
Комплект поставки ТВИ-25/36
№ | Наименование | Количество |
1 | Трансформатор испытательный ТВИ-25/36 | 1 |
2 | Паспорт | 1 |
3 | Тара транспортная | 1 |
