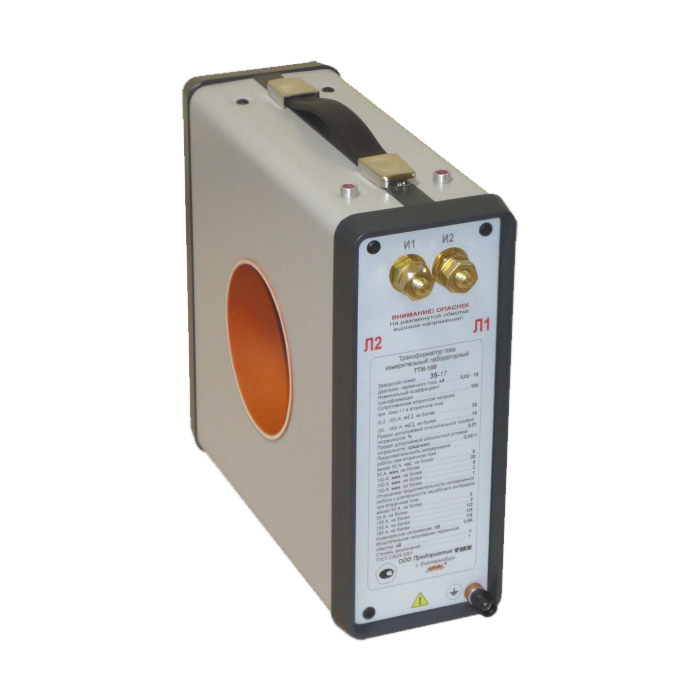

ТТИ-100 - трансформатор тока измерительный лабораторный
Назначение трансформатора ТТИ-100:
Трансформатор предназначен для использования в цепях переменного тока промышленной частоты 50 Гц и номинальным напряжением 0,66 кВ при электрических измерениях и поверке трансформаторов тока с первичными номинальными токами от 2 до 15 кА по ГОСТ 8.217 в качестве рабочих эталонов по ГОСТ 8.550.
Технические характеристики трансформатора ТТИ-100:
Параметр | Значения |
Номинальное напряжение, кВ | 0,66 |
Диапазон первичного тока, А | 20 ... 18 000 |
Номинальный коэффициент трансформации | 100 |
Предел допускаемой относительной токовой погрешности, % | 0,01 |
Предел допускаемой абсолютной угловой погрешности, минут | 1 |
Габаритные размеры, мм, не более | 260 х 290 х 110 |
Масса, кг, не более | 10 |
Диаметр центрального отверстия, мм | 100 |
Комплект поставки ТТИ-100:
№ | Наименование | Количество |
1. | Трансформатор тока ТТИ-100 | 1 |
2. | Кабель соединительный | 1 |
3. | РЭ | 1 |
