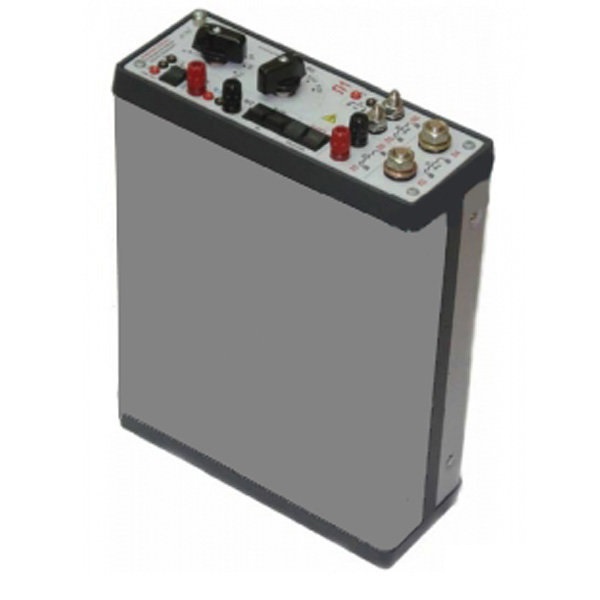

ТТЭ-3000.5 - трансформатор тока измерительный лабораторный
Назначение трансформатора ТТЭ-3000.5:
Трансформатор предназначен для использования в цепях переменного тока частотой 50Гц и номинальным напряжением 0,66кВ в качестве рабочего эталона по ГОСТ 8.550-86 при проведении поверки измерительных трансформатор тока 1-ого разряда.
Технические характеристики трансформатора ТТЭ-3000.5:
Параметр | Значения |
Номинальное напряжение, кВ | 0,66 |
Номинальные значения первичного тока , А | 0,5; 1; 1,5, 2; 2,5; 3; 4; 5; 7,5; 10; 15; 20; 25; 30; 40; 50;60; 75; 80; 100; 150; 200; 250; 300; 400; 500; 600; 750; 800; 1000; 1200; 1250; 1500; 2000; 2500; 3000 (4000; 5000*) |
Номинальный вторичный ток, А | 5 (1**) |
Предел допускаемой токовой погрешности, % | 0,003 |
Предел допускаемой угловой погрешности, мин | 0,2 |
Габаритные размеры, мм, не более | 260х360х105 |
Масса, кг, не более | 15 |
Диаметр центрального отверстия, мм | 78 |
Комплект поставки ТТЭ-3000.5:
№ | Наименование | Количество |
1. | трансформатор тока ТТЭ-3000.5 | 1 |
2. | руководство по эксплуатации | 1 |
3. | методика поверки | 1 |
