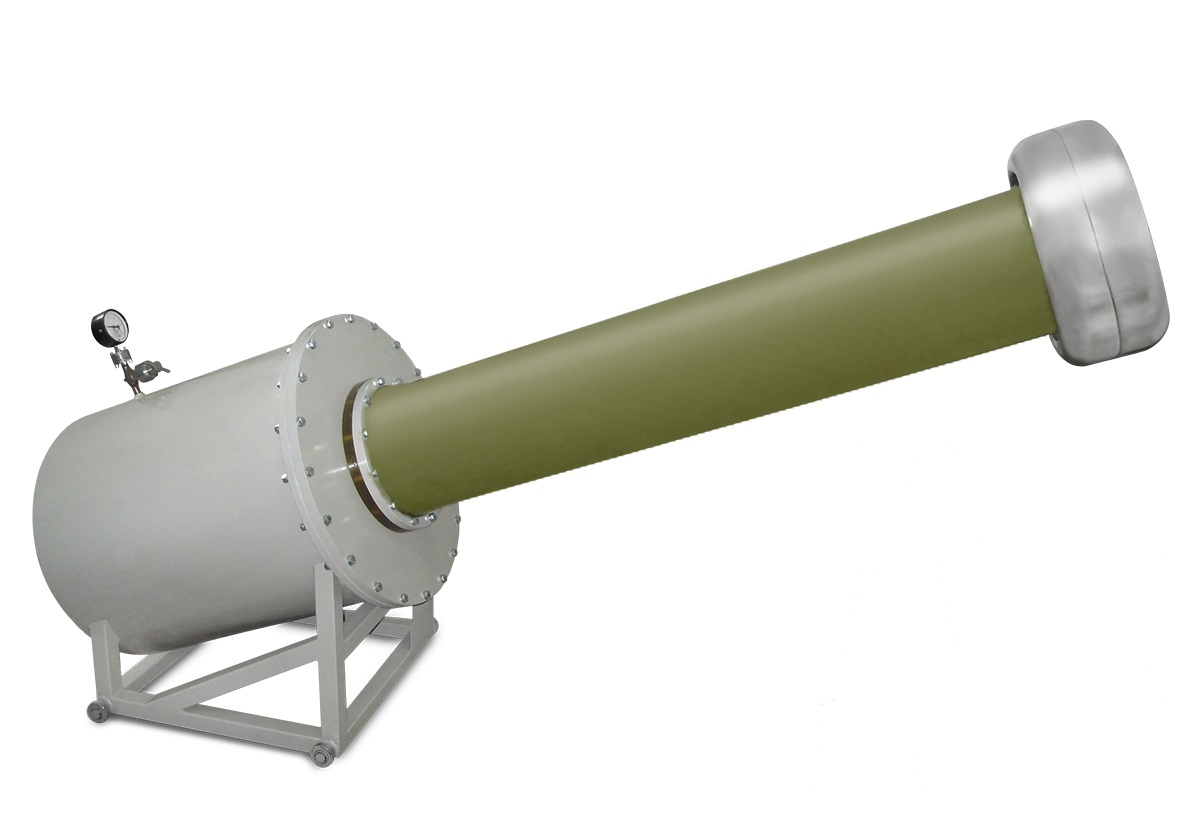

ТИОГ-250 — трансформатор испытательный однофазный газонаполненный

Под заказ
Производитель: ХарьковЭнергоПрибор
Гарантия: 12 мес.
Цена по запросу

Назначение трансформатора испытательного однофазного газонаполненного ТИОГ-250:

Трансформатор испытательный однофазный газонаполненный ТИОГ-250 предназначен для испытания высоковольтного электротехнического оборудования класса напряжения 110 кВ и выше кратковременным переменным (50 Гц) напряжением до 250 кВ.

Трансформатор разработан для применения в составе передвижной испытательной лаборатории, конструкция его устойчива к вибрации при транспортировании и климатическим факторам. Трансформатор практически не требует обслуживания.

В конструкции трансформатора встроен один (или два – по запросу) высоковольтный элегазовый конденсатор, который при подключении соответствующих измерительных приборов позволяет проводить испытания с измерением емкости изоляции Сх, тангенса угла диэлектрических потерь tgδ и частичных разрядов ЧР.

В трансформаторе ТИОГ-250 также имеется отвод обмотки высокого напряжения (индуктивный делитель напряжения), который позволяет измерять высокое напряжение, выдаваемое трансформатором на объект испытаний.

Технические характеристики трансформатора испытательного однофазного газонаполненного ТИОГ-250:

Параметр Значения
Выходное напряжение, кВ 250
Входное напряжение, В 220 или 380
Номинальная частота, Гц 50
Максимальный выходной ток, А
- 1 минута
- 15 минут

0,3
0,12
Максимальная емкость объекта испытаний, пФ 3600
Емкость встроенного конденсатора, пФ 18-25
Рабочее избыточное давление элегаза, МПа 0,11
Масса, кг 480

Комплект поставки ТИОГ-250

Наименование Количество
1 Трансформатор испытательный однофазный газонаполненный ТИОГ-250 1
