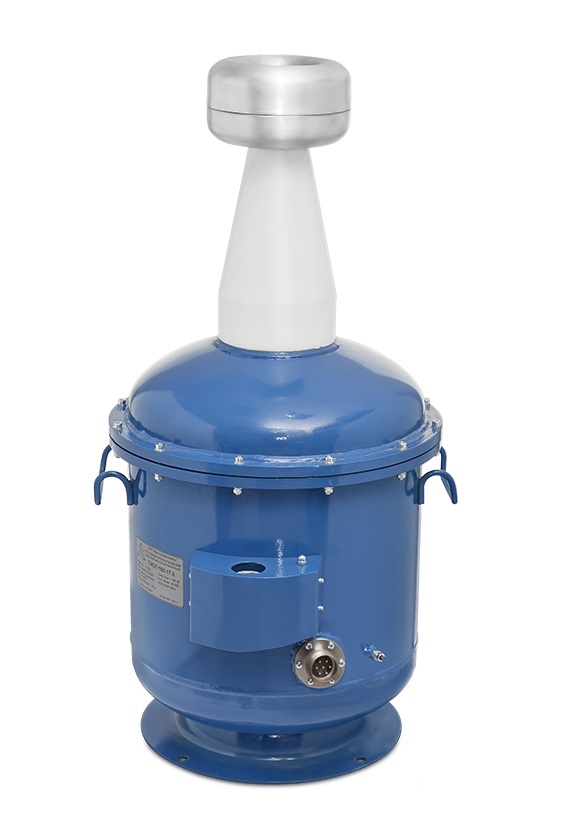

ТИОГ-100 — трансформатор испытательный однофазный газонаполненный
Назначение трансформатора испытательного однофазного газонаполненного ТИОГ-100:
Трансформатор испытательный однофазный газонаполненный ТИОГ-100 предназначен для испытания высоковольтного электротехнического оборудования класса напряжения 35 кВ и выше кратковременным переменным (50 Гц) напряжением до 100 кВ.
Трансформатор разработан для применения в составе передвижной испытательной лаборатории, конструкция его устойчива к вибрации при транспортировании и климатическим факторам. Трансформатор практически не требует обслуживания.
Описание трансформатора испытательного однофазного газонаполненного ТИОГ-100:
В конструкции трансформатора ТИОГ-100 может быть встроен высоковольтный элегазовый конденсатор, который при подключении соответствующих измерительныхприборов позволяет проводить испытания с измерением емкости изоляции Сх, тангенса угла диэлектрических потерь tgδ и частичных разрядов ЧР.
В стандартном исполнении трансформатор имеет мощность 7,5 кВА - исполнение 1 ТИОГ-100/7.5 и 17,5 кВа - исполнение 2 ТИОГ-100/17.5.
В трансформаторе ТИОГ-100 также имеется отвод обмотки высокого напряжения (индуктивный делитель напряжения), который позволяет измерять высокое напряжение, выдаваемое трансформатором на объект испытаний.
Технические характеристики трансформатора ТИОГ-100:
| Параметр | Значения | |
| ТИОГ-100/7.5 | ТИОГ-100/17.5 | |
| Выходное напряжение, кВ | 100 | |
| Входное напряжение, В | 220 или 380 | |
| Номинальная частота, Гц | 50 | |
| Максимальная выходная мощность, кВА | 7,5 | 17 |
| Максимальный выходной ток, А | 0,075 | 0,17 |
| Максимальная емкость объекта испытаний, пФ | 2500 | 5800 |
| Емкость встроенного конденсатора, пФ | 18-25 | |
| Рабочее избыточное давление элегаза, МПа | 0,35 | |
| Масса, кг | 68 | 85 |
| Габаритные размеры, мм | Ø464×793 | |
Комплект поставки ТИОГ-100
| № | Наименование | Количество |
| 1 | Трансформатор испытательный однофазный газонаполненный ТИОГ-100 выбранной модификации | 1 |
