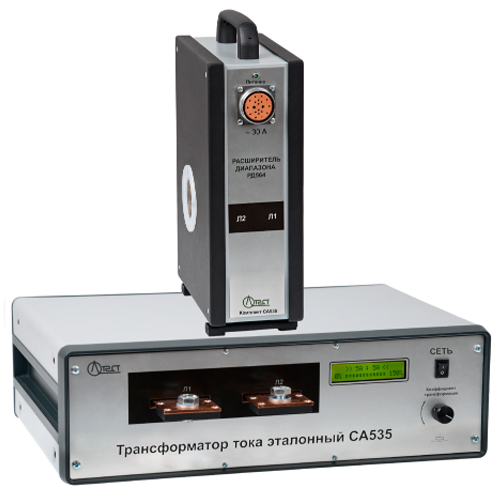

СА535/1 + РД564 — трансформатор тока эталонный с расширителем диапазона
Назначение трансформатора тока эталонного СА535/1 + РД564
Трансформатор тока эталонный СА535/1 предназначен для использования в качестве эталонного трансформатора при проведении калибровки, поверки или аттестации измерительных трансформаторов тока в соответствии с ГОСТ 8.217.
В комплект трансформатора СА535/1 входит расширитель диапазонов РД564, позволяющий расширить диапазон значений номинального первичного тока в сторону больших значений.
Особенности трансформатора тока эталонного СА535/1 + РД564
- Широкий диапазон первичных токов;
- Высокие метрологические характеристики;
- Установка коэффициента трансформации дистанционно с помощью блока управления, компаратора СА507 или персонального компьютера;
- Удобный, интуитивно понятный интерфейс;
- Малые габаритные размеры и вес;
- Возможность дистанционного управления с помощью персонального компьютера, что позволяет использовать трансформатор в автоматических комплексах по поверке трансформаторов тока;
- Звуковая сигнализация о превышении тока
Технические характеристики трансформатора тока эталонного СА535/1 + РД564
| Параметр | Значение |
| Значение номинальных первичных токов | 5,0; 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 80; 100; 125; 150; 200; 250; 300; 400; 500; 600; 750; 800; 1000; 1200; 1250; 1500; 1600; 2000; 2500; 3000; 4000; 5000 А |
| Номинальное значение силы вторичного тока | 5 А |
| Пределы допускаемой основной токовой погрешности для диапазона относительного значения силы первичного тока от 1 до 120% | ±0,025% |
| Пределы допускаемой основной угловой погрешности для диапазона относительного значения силы первичного тока от 1 до 120 % | ±1,5 мин |
| Температура окружающего воздуха, нормальные условия применения | от 10 до 30 °С |
| Относительная влажность воздуха, нормальные условия применения | до 80% при температуре 25°С |
| Температура окружающего воздуха, рабочие условия применения | от 0 до плюс 40 °С |
| Относительная влажность воздуха, рабочие условия применения | до 80% при температуре 25°С |
| Электропитание | от сети 50 Гц 220 В |
| Мощность потребления | не более 30 В·А |
| Масса | не более 17 кг |
| Габаритные размеры | 470 × 375 × 145 мм |
| Межповерочный интервал | 4 года |
Комплект поставки СА535/1 + РД564
| № | Наименование | Количество |
| 1. | Трансформатор тока эталонный СА535/1 | 1 |
| 2. | Расширитель диапазона РД564 | 1 |
| 3. | Пульт управления | 1 |
| 4. | Преобразователь "USB" to RS232 | 1 |
| 5. | Диск с программным обеспечением | 1 |
| 6. | Сумка укладочная для СА535 | 1 |
| 7. | Сумка укладочная для РД564 | 1 |
| 8. | Кабель измерительный КИ535 | 1 |
| 9. | Кабель измерительный КИ564 | 1 |
| 10. | Кабель RS232 | 1 |
| 11. | Кабель питания | 1 |
| 12. | Руководство по эксплуатации | 1 |
| 13. | Паспорт | 1 |
