НЕВА-Тест 6323 — трансформатор тока трехфазный развязывающий
Назначение трансформатора тока трехфазного развязывающего НЕВА-Тест 6323:
Трансформатор НЕВА-Тест 6323 предназначен для гальванической изоляции последовательных цепей счетчиков электрической энергии от цепей тока поверочных установок при поверке счетчиков. Для использования в цепях переменного тока с номинальным напряжением до 0,66 кВ и номинальной частотой 50 Гц при электрических измерениях в составе установок при калибровке и поверке счетчиков.
Описание трансформатора тока трехфазного развязывающего НЕВА-Тест 6323:
Трансформатор НЕВА-Тест 6323 осуществляет трансформацию первичного тока во вторичную цепь при обеспечениигальванической изоляции без изменения уровня и фазы тока.

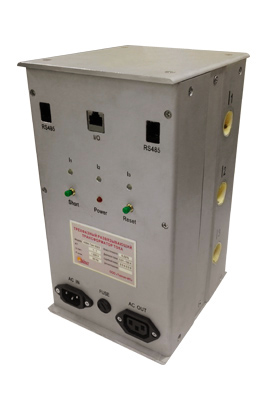

Конструктивно НЕВА-Тест 6323 содержат в себе три трансформатора тока, помещенные в металический прямоугольный корпус. Трансформаторы тока вьполнены на тороидальных магнитопроводах.
На лицевой панеели НЕВА-Тест 6323 расположены органы управления и индикации состояния. Управление осуществляется либо с помощью кнопок, расположенных⠀ на лицевой панели, либо по последовательному интерфейсу.
Область применения трансформатора тока трехфазного развязывающего НЕВА-Тест 6323:
- Комплектация многоместных установок для поверки счетчиков электрической энергии;
- Комплектация метрологических лабораторий (в том числе передвижных).
Трансформатор НЕВА-Тест 6323 может быть использован автономно и в сочетании с персоналым компьютером (ПК), расширяющим их функциональные возможности.
Технические характеристики трансформатора тока трехфазного развязывающего НЕВА-Тест 6323:
Параметр | Значение | |||||||
Пределы допускаемой погрешности гальванической развязки первичных и вторичных токовых цепей с коэффициентом трансформации 1 | ||||||||
Ток на всем диапазоне нагрузок | ||||||||
от 1 А до 120А | от 50 мА до 1 А | от 20 мА до 50 мА | от 5 МА до 20 мА | |||||
Амплитудной, % | ≤± 0,02 | ≤± 0,05 | ≤± 0,2 | |||||
Угловой, мин | ≤± 0,5 | ≤± 1 | ≤± 2 | ≤± 10 | ||||
Общие характеристики | ||||||||
Питание от сети переменного тока | (~185 - 265 В / 47 - 63 Гц | |||||||
Потребляемая мощность | не более 40 В*А | |||||||
Коэффициент трансформации | 1:1 (первичный ток = вторичный ток) | |||||||
Номинальная частота (Fn) | 50 Гц (от 45 до 55 Гц) | |||||||
Габаритные размеры (ВхШхГ), мм, не более | 270х155х165 | |||||||
Масса, кг, не более | 13,0 | |||||||
Среднее время наработки на отказ, ч | 90 000 | |||||||
Средний срок службы, лет | 8 | |||||||
Рабочая температура окружающего воздуха, °C | от -10 до +45 | |||||||
Рабочая относительная влажность воздуха, % | до 85 при 25 °C | |||||||
Рабочее атмосферное давление, кПа (мм рт. ст.) | от 84 до 106.7 (630 - 800) | |||||||
Значения выходной мощности и нагрузочной способности по каждой фазе | ||||||||
Ток, А | 120 | 100 | 80 | 60 | 10 | 1 | 0,1 | |
Мощность токовой цепи, В*А, не более | 60 | 50 | 40 | 30 | 5 | 0,5 | 0,05 | |
Потери в первичной цепи, В*А, не более | 6 | 5 | 4 | 3 | не нормируется | |||
Входная нагрузка, мОм | 0,7 (для кабеля длинной 1 м с сечением 25 мм2 | |||||||
Нагрузочная способность макс, мОм | 4,2 | 5 | 6,3 | 8,3 | 50 | 500 | 500 | |
Выходное напряжение нагрузки, В | 0,5 |
