ИТТ-3000.5 - трансформатор тока эталонный двухступенчатый
Варианты написания: ИТТ-3000 5
Назначение трансформатора ИТТ-3000.5:
Трансформаторы тока эталонные двухступенчатые ИТТ-3000.5 предназначены для использования в качестве эталонных средств измерений первого и второго разрядов при проведении поверки трансформаторов тока и электрических измерениях.
Область применения - поверка трансформаторов тока промышленной частоты 50 Гц с первичными номинальными токами до 3000 А и вторичным номинальным током 5 А.
Описание трансформатора ИТТ-3000.5:
ИТТ изготовлен по схеме двухступенчатого трансформатора тока. Магнитопровод ИТТ состоит из двух кольцевых сердечников. На первом сердечнике намотаны третичные обмотки. Вторичные и первичные обмотки намотаны таким образом, что охватывают оба сердечника. Первичный ток создает в магнитопроводе переменный магнитный поток, Магнитный поток охватывает витки как первичной, так и вторичной и третичной обмоток. Пересекая витки вторичной и третичной обмоток, магнитный поток при своем изменении индуцирует в них электродвижущую силу. При замыкании вторичной обмотки на нагрузку по ней протекает ток, величина которого определяется коэффициентом трансформации. Ввиду того, что сопротивление нагрузки и сопротивление вторичной обмотки не равняется нулю, величина вторичного тока будет отличаться от значения, при котором погрешность коэффициента трансформации будет равна нулевому значению, на величину AI. Для уменьшения данной погрешности служит третичная обмотка, роль которой заключается в том, что при подключении этой обмотки к нагрузке в ней будет протекать ток, величина которого с некоторой погрешностью будет равна AI. Таким образом, применение третичной обмотки позволяет существенно снизить погрешность трансформатора тока.

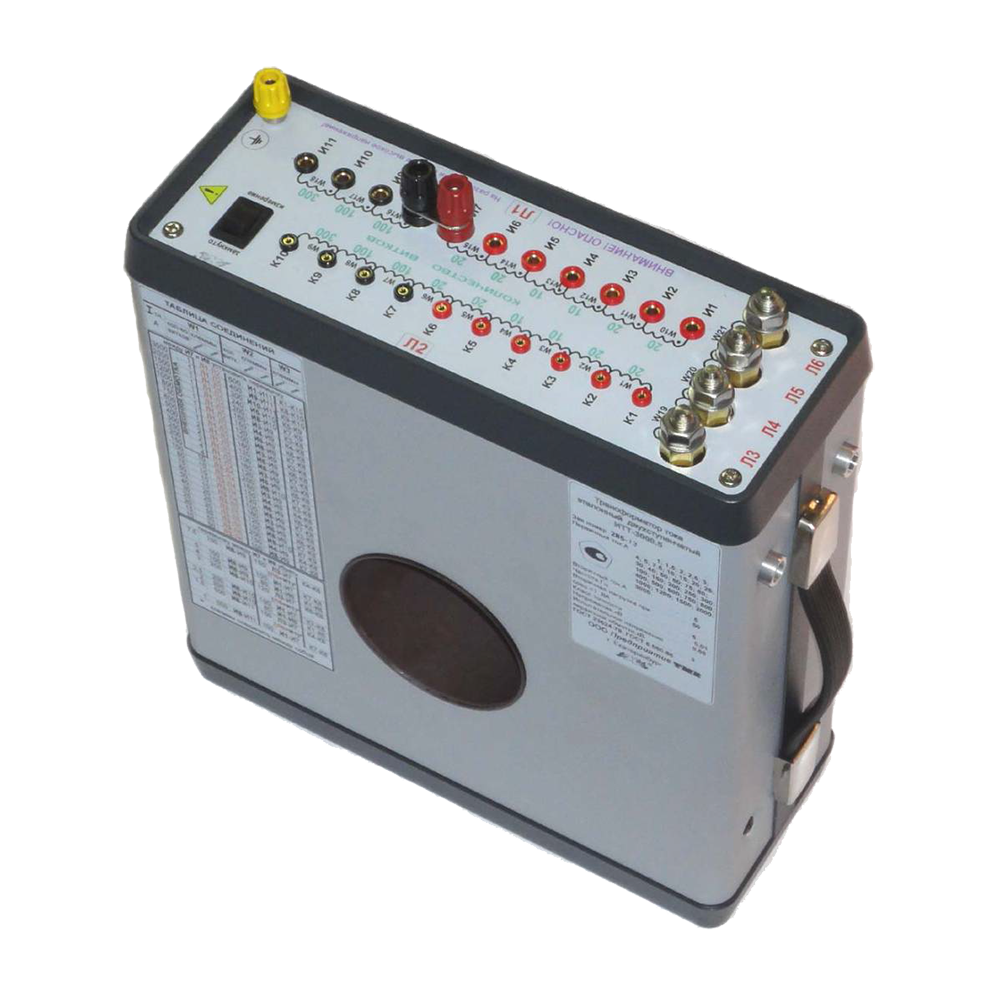

ИТТ-3000.5 собран в прямоугольном металлическом корпусе. На верхней части прибора расположены клеммы для подключения первичной, вторичной и третичной обмоток. В центральной части трансформатора расположено отверстие, предназначенное для размещения временной первичной обмотки для первичных токов свыше 100 А.
Технические характеристики трансформатора ИТТ-3000.5:
Параметр | Значения | |
Номинальное напряжение, кВ | 0,66 | |
Номинальные значения первичного тока, А | 1; 1,5; 2; 2,5; 3; 4; 5; 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 80; 100; 150; 200; 250; 300; 400; 500; 600; 750; 800; 1000; 1200; 1500; 2000 | |
Номинальный вторичный ток, А | 5 | |
Номинальная вторичная нагрузка при cosφ = 1, ВА | 5 | |
Номинальная частота, Гц | 50 | |
Пределы допускаемых относительной токовой и абсолютной угловой погрешностей ИТТ 1-ого разряда при I/Iн, %: | токовая, % | угловая, мин |
1 5 20 100 120 |
0,03 0,014 0,01 0,01 0,01 |
1,2 0,6 0,4 0,4 0,4 |
Пределы допускаемых относительной токовой и абсолютной угловой погрешностей ИТТ 2-ого разряда при I/Iн, %: | токовая, % | угловая, мин |
1 5 20 100 120 |
0,15 0,07 0,05 0,05 0,05 |
6,0 3,0 2,0 2,0 2,0 |
Габаритные размеры, мм, не более | 270х110х300 | |
Масса, кг, не более | 10 | |
Наработка на отказ, час, не менее | 10000 |
"
