ИОГ-50/7,5 — испытательный трансформатор

Под заказ
Гарантия: 12 мес.
Цена по запросу

Назначение испытательного трансформатора ИОГ-50/7,5:

Трансформатор ИОГ-50/7,5 предназначен для использования в качестве источника испытательного напряжения в установках для испытаний изоляции напряжениями промышленной частоты 50 Гц в соответствии с ГОСТ 1516.3 (включая испытания с измерением интенсивности частичных разрядов).

Трансформатор ИОГ-50/7,5 предназначен для эксплуатации в составе стационарных испытательных стендов и станций, а также передвижных испытательных лабораторий промышленных предприятий, научных и учебных организаций.

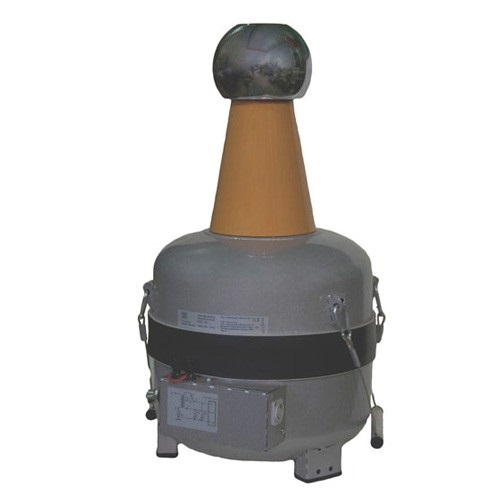

На стальном корпусе трансформатора ИОГ-50/7,5 расположены клеммы для подключения питания, заземляющего проводника, низковольтный вывод обмотки высшего напряжения. В верхней части отлитого из эпоксидного компаунда ввода расположено устройство для заправки корпуса элегазом и клемма для подключения объекта испытаний.

Благодаря малым нелинейным искажениям трансформатор может использоваться как источник высокого напряжения при поверках измерительных трансформаторов напряжения и для выполнения измерений на высоком напряжении — емкости и tgδ.

Специальная конструкция ввода высокого напряжения, его качественное экранирование обеспечивает отсутствие короны и ЧР как во внутренней, так и в наружной изоляции.

Корпус трансформатора стальной, низковольтные выводы с элементами защиты от перенапряжений закрыты кожухом. На кожухе установлен разъем для кабеля питания и клеммы лабораторные для заземления низковольтного вывода обмотки высшего напряжения. Отдельно на фланцах корпуса размещен болт для подключения заземляющего проводника.

Трансформатор снабжен ручками для переноски и комплектуется талрепами для закрепления на горизонтальной поверхности.

Особенности испытательного трансформатора ИОГ-50/7,5:

  • Высокое качество выходного напряжения;
  • Низкое внутреннее сопротивление;
  • Широкий диапазон генерируемых напряжений;
  • Малые нелинейные искажения;
  • Соответствие требованиям ГОСТ 1516.2-97;
  • Отсутствие частичных разрядов;
  • Небольшие габариты и вес;
  • Современные изоляционные материалы «Дюпон» и «ЗМ»;
  • Необслуживаемые;
  • Высокая стойкость к транспортированию.

Комплект поставки ИОГ-50/7,5

Наименование Количество
1 Испытательный трансформатор ИОГ-50/7,5 1
