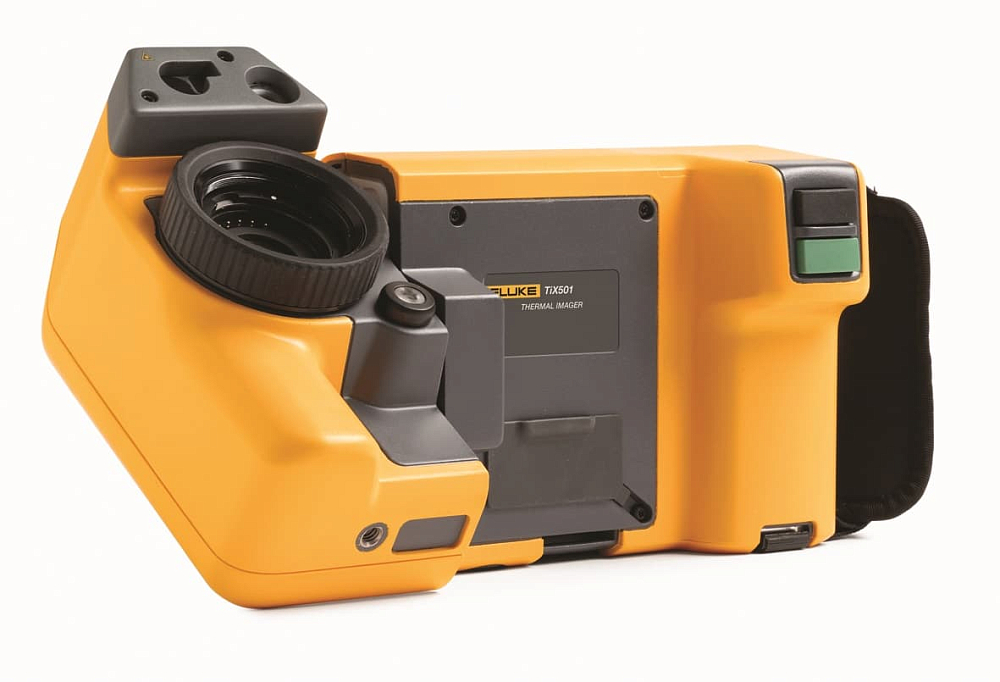

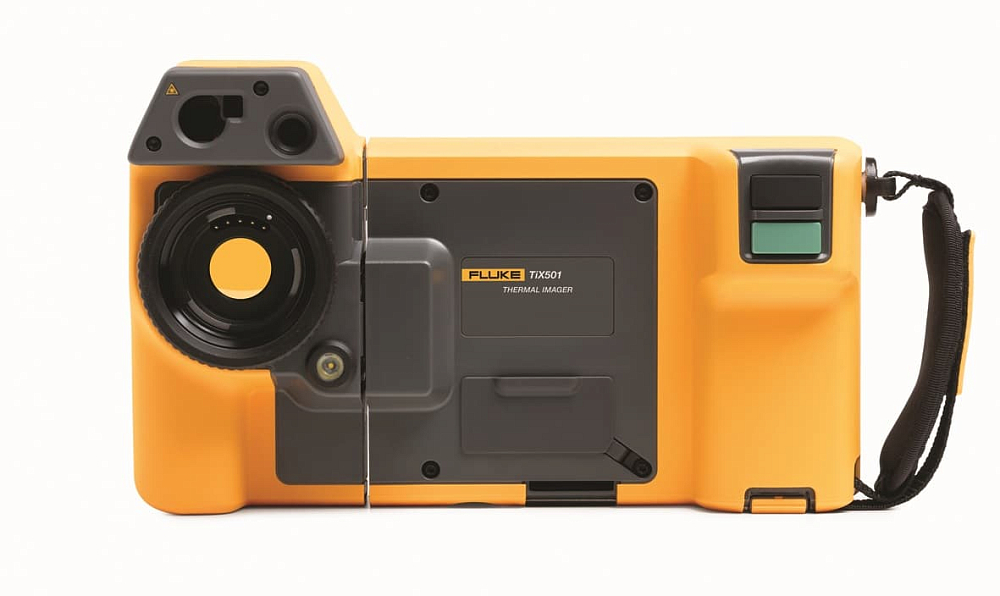

Fluke TiX501 9 Гц — тепловизор
Особенности тепловизора Fluke TiX501 9 Гц:
- Съемка объектов на переднем плане и удаленных объектов. Сменные интеллектуальные объективы, не требующие калибровки, обеспечивают универсальность и качество изображений, которые необходимы для выполнения обследований практически в любых условиях;
- Обнаружение даже незначительных перепадов температур за счет улучшенной тепловой чувствительности.
Описание тепловизора Fluke TiX501 9 Гц:
При помощи этого тепловизора можно получать ИК-изображения с высоким разрешением, которые необходимы для выполнения достоверных инспекций, принятия решений по техобслуживанию промышленного оборудования, а также диагностики, тестирования и ремонтов в строительной отрасли. Экран с углом поворота на 240 градусов позволяет делать снимки оборудования, расположенного в неудобных для съемки или труднодоступных местах. Благодаря эргономичной конструкции, тепловизор всегда можно установить в удобное для работы положение даже при съемке над, под и вокруг труднодоступных объектов. Прибор работает с ПО для анализа и составления отчетов, которое обеспечивает добавления меток к единицам оборудования, непрерывную передачу ИК-данных, анализ трендов и дистанционное управление тепловизором.
Технические характеристики тепловизора Fluke TiX501 9 Гц:
Параметр | Значение | |
Основные характеристики | ||
ИК-разрешение | 640 × 480 (307 200 пикселей) | |
Режим повышенного разрешения SuperResolution | нет | |
Пространственное разрешение (IFOV) со стандартным объективом | 0,93 мрад, D:S 1065:1 | |
Угол поля зрения | 34° (Г) × 24° (В) | |
Минимальное фокусное расстояние | 15 см (примерно 6 дюймов) | |
Фокусировка MultiSharp™ Focus | нет | |
Автоматичесая фокусировка LaserSharp | Да, для стабильно четких изображений в каждом отдельном случае | |
Лазерный дальномер | Да, вычисляет расстояние до объекта для получения исключительно резких изображений и отображает значение на экране | |
Усовершенствованная ручная фокусировка | Да | |
Возможность беспроводного соединения | Да, к ПК, iPhone® и iPad® (iOS 4s и более поздние версии), Android™ 4.3 и выше, а также подключение через Wi-Fi и к ЛВС (при наличии) | |
Совместимость с приложением Fluke Connect | Да, достаточно подключить камеру к смартфону, и сделанные снимки будут автоматически загружаться в приложение Fluke Connect для хранения и совместного использования | |
ПО Fluke Connect Assets | Будет внедрено в ближайшее время | |
Мгновенная выгрузка в облачную систему Fluke Connect | Да, достаточно установить соединение между тепловизором и сетью Wi-Fi здания, и полученные снимки будут автоматически передаваться в систему Fluke Connect для просмотра на смартфоне или ПК | |
Мгновенная выгрузка на сервер Fluke Connect | Да | |
Технология IR-Fusion | Да, добавляет подробности из изображения в видимом спектре к инфракрасному | |
Ударопрочный сенсорный экран | Ландшафтный ЖК-дисплей с диагональю 5,7 дюйма (14,4 см), 640 × 480 | |
Эргономичность конструкции | Поворачивающийся на 240° (шарнирно закрепленный) объектив | |
Тепловая чувствительность (тепловой эквивалент шума NETD) | ≤0,075 °C при температуре объекта 30 °C (75 мК) | |
Уровень и диапазон | Плавное автоматическое и ручное масштабирование | |
Регулируемый уровень/диапазон сенсорного экрана | Да. Диапазон и уровень легко настраиваются простым прикосновением к экрану | |
Быстрое автоматическое переключение между ручным и автоматическим режимами | Да | |
Быстрое автоматическое изменение масштаба в ручном режиме | Да | |
Минимальный диапазон (в ручном режиме) | 2,0 °C (3,6 °F) | |
Минимальный диапазон (в автоматическом режиме) | 3,0 °C (5,4 °F) | |
Встроенная цифровая камера (в видимом диапазоне спектра) | 5 Мп | |
Частота кадров | 9 Гц | |
Лазерный указатель | Да | |
Светодиодная подсветка (фонарик) | Да | |
Цифровое масштабирование | 2x | |
Хранение данных и получение изображений | ||
Расширенные функции памяти | Сменная карта памяти microSD 4 Гбайт, встроенная флэш-память 4 Гбайт, возможность сохранения на USB-накопитель, выгрузка на внешние устройства для длительного хранения | |
Механизм съемки, просмотра и сохранения изображений | Возможность выполнения съемки, просмотра и сохранения изображений одной рукой | |
Форматы файлов изображений | bmp, jpeg, is2, is3, AVI | |
Просмотр содержимого памяти | Просмотр в виде миниатюр и полноразмерных изображений | |
Программное обеспечение | ПО с полным набором функций для анализа и составления отчетов с доступом к системе Fluke Connect | |
Анализ и хранение радиометрических данных на ПК | Да | |
Форматы файлов, экспортируемых при помощи ПО Fluke Connect | Растровые изображения (BMP), GIF, JPEG, PNG, TIFF | |
Голосовые аннотации | Максимальная длительность записи для одного изображения — 60 секунд, возможно прослушивание записи на камере; гарнитура Bluetooth поставляется по заказу, но не является обязательной | |
IR-PhotoNotes | Да, 2 изображения | |
Текстовая аннотация | Да. В том числе стандартные ярлыки, а также программируемые пользователем режимы | |
Возможность и форматы видеозаписи | Стандартный | |
Режим удаленного управления | Удаленный просмотр при помощи ПО Fluke Connect | |
Автоматическая регистрация (температура и интервал) | Нет | |
Инструментальные средства MATLAB® и LabVIEW® | Объединение данных, видео и снимков в ИК-диапазоне с тепловизора для последующего анализа при проведении опытно-конструкторских работ | |
Питание от батареи | ||
Батареи (сменные, заряжаемые) | Два блока литий-ионных интеллектуальных батарей с пятисегментным светодиодным индикатором для отображения уровня заряда | |
Время работы от батареи | 2–3 часа от одной батареи (фактическое время работы зависит от настроек и режима использования) | |
Время заряда батареи | 2,5 часа до полного заряда | |
Способ заряда батареи | Зарядное устройство для двух батарей или заряд непосредственно в тепловизоре Дополнительное зарядное устройство от бортовой сети автомобиля (12 В) | |
Работа от сети переменного тока | Возможна работа от сети переменного тока (от 100 до 240 В, 50/60 Гц) с входящим в комплект блоком питания | |
Энергосбережение | Выбираемые пользователем режимы пониженного энергопотребления и выключения | |
Измерение температуры | ||
Диапазон измеряемых температур (не калибруется ниже −10 °C) |
от −20 °C до +650 °C (от −4 °F до +1202 °F) |
|
Погрешность | ±2 °C или 2 % (большее из значений при номинальной температуре 25 °C) | |
Коррекция коэффициента излучения на экране | Да (по значению и по таблице) | |
Температурная компенсация отражения фона на экране | Да | |
Подстройка коэффициента передачи на экране | Да | |
Линейность характеристики | Нет | |
Цветопередача | ||
Стандартные палитры | 8: «Горячий металл», «Сине-красная», «Высококонтрастная», «Янтарная», «Янтарная инвертированная», «Жидкий металл», «Серая шкала», «Серая шкала инвертированная» | |
Палитры Ultra Contrast | 8: «Горячий металл Ultra», «Сине-красная Ultra», «Высококонтрастная Ultra», «Янтарная Ultra», «Янтарная инвертированная Ultra», «Жидкий металл Ultra», «Серая шкала Ultra», «Серая шкала инвертированная Ultra» | |
Интеллектуальные объективы | ||
Макрообъектив с разрешением 25 мкм: 25 MAC2 | Да | |
Телеобъектив 2x: TELE 2 | Да | |
Телеобъектив 4x: TELE4 | Да | |
Широкоугольный объектив: WIDE 2 | Да | |
Общие характеристики | ||
Цветовая сигнализация (сигнализация по температуре) | Высокая температура, низкая температура, изотермы (в пределах диапазона измерений) | |
Инфракрасный спектральный диапазон | от 7,5 до 14 мкм (длинноволновый) | |
Рабочая температура | от −10 °C до +50 °C (от 14 °F до 122 °F) | |
Температура хранения | от −20 °C до +50 °C (от −4 °F до 122 °F) без батарей | |
Относительная влажность | от 10 до 95 % (без конденсации) | |
Измерение температуры в центральной точке | Да | |
Температура пятна | Маркеры горячих и холодных зон | |
Задаваемые пользователем маркеры зон | 2 задаваемых пользователем маркера зон | |
Пользовательские рамки измерений | 1 расширяемый-сужаемый прямоугольник измерений с отображением МИН‑МАКС‑СРЕД температуры | |
Жесткий кейс | Прочный жесткий герметичный кейс со степенью защиты IP67, с пористой вставкой под заказ | |
Безопасность | МЭК 61010-1: Категория перенапряжения II, степень загрязнения 2 | |
Электромагнитная совместимость | МЭК 61326-1: Базовая электромагнитная обстановка. CISPR 11 (Радиопомехи индустриальные): Группа 1, класс A | |
Соответствие техническим стандартам Австралии (RCM) | ГОСТ Р МЭК 61326-1-2014 | |
Соответствие нормам Федеральной комиссии по связи США | CFR 47, часть 15, подчасть C, разделы 15.207, 15.209, 15.249 | |
Вибрация | 0,03 g2/Гц (3,8 g), 2,5 g по ГОСТ 28203-89 (МЭК 60068-2-6-82) | |
Ударопрочность | 25 g по ГОСТ 28215-89 (МЭК 68-2-29) | |
Устойчивость к падению с высоты | Выдерживает падение с высоты 1 метр (3,3 фута) со стандартным объективом | |
Габариты (В × Ш × Д) | 27,3 × 15,9 × 9,7 см (10,8 × 6,3 × 3,8 дюйма) | |
Масса (с батареей) | 1,54 кг (3,4 фунта) | |
Степень защиты корпуса | Согласно ГОСТ 14254-96 (МЭК 60529): IP54 (ограниченная защита от пыли; защита от водяных брызг с любого направления) | |
Соответствие требованиям директивы RoHS | Да | |
Поддерживаемые языки | Английский, венгерский, испанский, итальянский, китайский (традиционный), китайский (упрощенный), корейский, немецкий, нидерландский, польский, португальский, русский, турецкий, финский, французский, чешский, шведский и японский |
Комплект поставки Fluke TiX501 9 Гц
№ | Наименование | Количество |
1 | Тепловизор Fluke TiX501 9 Гц со стандартным инфракрасным объективом | 1 |
2 | Блок питания и зарядное устройство для аккумуляторных батарей (включая сетевые переходники) | 1 |
3 | Литий-ионная "интеллектуальная" батарея | 2 |
4 | Кабель USB | 1 |
5 | Кабель видеосигнала HDMI | 1 |
6 | Карта microSD 4 ГБ | 1 |
7 | Прочный жесткий футляр для переноски | 1 |
8 | Регулируемый ремешок для ношения на шее или на руке | 1 |
