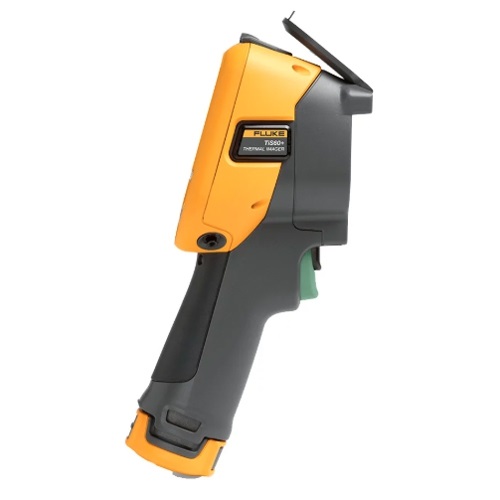

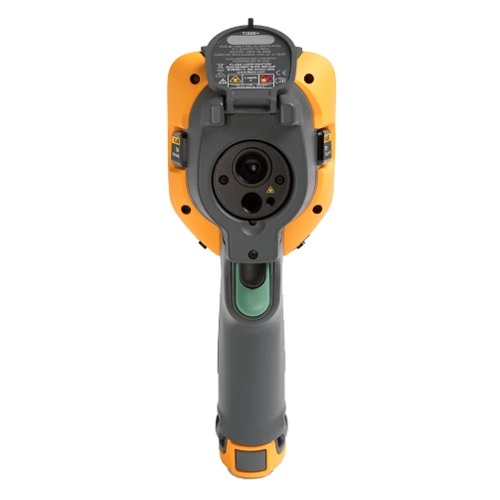

Fluke TIS60+ 9Гц — тепловизор
Назначение тепловизора Fluke TIS60+:
Fluke TiS60+ представляет собой портативную инфракрасную камеру, которую можно применять в различных областях. Прибор можно использовать для поиска неисправностей, профилактического и предупредительного обслуживания, диагностики состояния зданий, а также для исследований и разработок.
Тепловизор Fluke TiS60+ выпускается в нескольких модификациях в зависимости от частоты кадров:
- Fluke TIS60+ 9Гц – тепловизор с частотой кадров 9 Гц;
- Fluke TIS60+ 30Гц – тепловизор с частотой кадров 30 Гц.
Особенности тепловизора Fluke TIS60+:
- ЖК-дисплей с диагональю 3,5 дюйма;
- Разрешение 320 × 240;
- Испытание на падение с высоты 2 метра;
- Технология смешивания изображений IR Fusion™;
- Удобная и простая фиксированная фокусировка;
- Возможность съемки, просмотра и сохранения изображений одной рукой;
- Измерение температуры до 400 °C;
- Совместимость с системой Fluke Connect™ для передачи данных по беспроводной сети.
Описание тепловизора Fluke TIS60+:
Повысьте эффективность работы своей команды с разрешением 320 × 240. Инфракрасные изображения, сделанные с помощью Fluke TiS60+, позволяют зафиксировать мелкие перепады температур с большего расстояния. Если вы новичок в тепловидении или ваша камера используется командой с различным уровнем опыта, Fluke TiS60+ обеспечивает нерегулируемую фокусировку и возможность получения качественных изображений с большего расстояния.
Fluke TiS60+ позволяет обнаруживать невидимые глазу объекты и выявлять проблемы, которые невозможно распознать с помощью других технологий. Это простой в использовании и надежный инструмент, на который может положиться ваша команда.
Следующей сложной задачей при работе с инфракрасными изображениями часто является обеспечение возможности быстрого добавления снимков, сделанных командой, к заказам на выполнение работ. Fluke TiS60+ оснащен функцией IR Photo Notes, что упрощает эту задачу. Это предоставляет оператору камеры простой способ добавлять связанные изображения и указывать название оборудования или местоположение помещения, связанных с тепловым изображением, чтобы сотрудник, создавший заказ-наряд, мог отправить технических специалистов на нужный участок для выполнения ремонта.
У вас есть все необходимое для определения номинальных значений вашего оборудования, реализации программы профилактического технического обслуживания и выполнения стандартных работ. Fluke TiS60+ предоставляет температурные данные, необходимые для выполнения работы.
Технические характеристики тепловизора Fluke TIS60+ 9Гц:
Параметр | Значение | |
Fluke TIS60+ 9Гц | Fluke TIS60+ 30Гц | |
ИК-разрешение | 320 × 240 (76 800 пикселей) | |
Пространственное разрешение, IFOV | 1,86 мрад, D:S 532:1 | |
Поле зрения | 34,1° (Г) × 25,6° (В) | |
Минимальное фокусное расстояние | 46 см (18 дюймов) | |
Система фокусировки | Фиксированная | |
Ударопрочный дисплей | Ландшафтный ЖК-дисплей с диагональю 3,5 дюйма (8,9 см), 320 × 240 | |
Эргономичность конструкции | Возможность управления одной рукой | |
Измерение температуры | ||
Диапазон измеряемых температур (не калибруется ниже -10 °C) | от -20 °C до 400 °C (от -4 °F до 752 °F) | |
Точность | ±2 °C или 2 % (большее из значений при номинальной температуре 25 °C) | |
Тепловая чувствительность (NETD) | ≤0,045 °C при температуре объекта 30 °C (45 мК) | |
Коррекция коэффициента излучения на экране | Да (по значению и по таблице) | |
Температурная компенсация отражения фона на экране | Да | |
Подстройка коэффициента передачи на экране | Нет | |
Возможность беспроводного соединения | ||
Возможность беспроводного соединения | Да, к ПК, iPhone® и iPad® (iOS 4s и более поздние версии), Android™ 4.3 и выше, а также подключение через Wi-Fi и ЛВС (при наличии) | |
Совместимость с приложением Fluke Connect™ | Да*, достаточно подключить камеру к смартфону, и сделанные снимки будут автоматически загружаться в приложение Fluke Connect для хранения и совместного использования | |
ПО Fluke Connect Assets, поставляемое по заказу | Да*, позволяет связать изображения с конкретными единицами оборудования и создавать наряды на производство работ. Можно легко сравнить разные типы измерений (механические, электрические или ИК-снимки), выполненные на одном участке | |
Технология IR Fusion® | ||
Технология IR Fusion® | Да | |
Режим AutoBlend™ | Да | |
Режим Picture-In-Picture (PIP — «картинка в картинке») | Да | |
Встроенная цифровая камера (в видимом диапазоне спектра) | 5 Мп | |
Уровень и диапазон | ||
Уровень и диапазон | Плавное автоматическое и ручное масштабирование | |
Быстрое автоматическое изменение масштаба в ручном режиме | Да | |
Минимальный диапазон (в ручном режиме) | 2,5 °C (4,5 °F) | |
Минимальный диапазон (в автоматическом режиме) | 5 °C (9,0 °F) | |
Хранение данных и регистрация изображений | ||
Расширенные функции памяти | Внутренняя память 4 Гбайт и карта памяти microSD 4 Гбайт | |
Механизм съемки, просмотра и сохранения изображений | Возможность съемки, просмотра и сохранения изображений одной рукой | |
Форматы файлов изображений | Нерадиометрические BMP или JPEG либо полностью радиометрические IS2 | |
Просмотр содержимого памяти | Да | |
Программное обеспечение | ПО Fluke Connect для настольного ПК — полный набор функций для анализа и составления отчетов с доступом к системе Fluke Connect | |
Анализ и хранение радиометрических данных на ПК | Да | |
Форматы файлов, экспортируемых при помощи ПО Fluke Connect | IS2, BMP, GIF, JPEG, PNG, TIFF | |
Голосовые аннотации | Максимальное время записи для одного изображения — 60 секунд, возможно воспроизведение записи на камере; требуется гарнитура Bluetooth (приобретается отдельно) | |
IR-PhotoNotes | Да, 3 изображения | |
Автоматическая регистрация (температура и интервал) | Да | |
Питание от батареи | ||
Батареи (сменные, заряжаемые) | Две литий-ионные «интеллектуальные» батареи с пятисегментным светодиодным индикатором для отображения уровня заряда | |
Ресурс батареи | 4 часа непрерывного использования с одним комплектом батарей | |
Время заряда батареи | 2,5 часа до полного заряда | |
Способ заряда батареи | Зарядное устройство для двух батарей или заряд непосредственно в тепловизоре Дополнительное зарядное устройство от бортовой сети автомобиля (12 В) | |
Работа от сети переменного тока | Возможна работа от сети переменного тока (от 100 до 240 В, 50/60 Гц) с входящим в комплект блоком питания | |
Энергосбережение | По выбору пользователя | |
Цветопередача | ||
Стандартные палитры | 8: «Горячий металл», «Сине-красная», «Высококонтрастная», «Янтарная», «Янтарная инвертированная», «Жидкий металл», «Серая шкала», «Серая шкала инвертированная» | |
Палитры Ultra Contrast | 8: Цвет горячего металла Ultra, сине-красная Ultra, высококонтрастная Ultra, янтарная Ultra, жидкий металл Ultra, серая Ultra, серая инвертированная Ultra | |
Общие характеристики | ||
Лазерный указатель | Да | |
Частота кадров | 9 Гц | 30 Гц |
Цветовая индикация | Высокая температура, низкая температура, изотермы (в пределах диапазона измерений) | |
Инфракрасный спектральный диапазон | от 7,5 до 14 мкм | |
Рабочая температура | от -10 °C до +50 °C (от 14 °F до 122 °F) | |
Температура хранения | от -20 °C до +50 °C (от -4 °F до 122 °F) без батарей | |
Относительная влажность | от 10 % до 95 %, без конденсации | |
Измерение температуры в центральной точке | Да | |
Температура пятна | Маркеры горячих и холодных зон | |
Задаваемые пользователем маркеры зон | 3 | |
Пользовательские рамки измерений | Расширяемый-сужаемый прямоугольник измерений | |
Жесткий кейс | Прочный жесткий кейс для переноски с внутренней мягкой сумкой, а также регулируемый ремешок | |
Стандарты безопасности | МЭК 61010-1: Категория перенапряжения II, степень загрязнения 2 | |
Электромагнитная совместимость | МЭК 61326-1: Базовая электромагнитная обстановка. CISPR 11 (Радиопомехи индустриальные): Группа 1, класс A | |
Соответствие техническим стандартам Австралии (RCM) | RCM МЭК 61326-1 (ГОСТ Р МЭК 61326-1-2014) | |
Соответствие нормам Федеральной комиссии по связи США | EN61326-1; FCC часть 5, EN 55011: класс A, EN 61000-4-2, EN 61000-4-3 | |
Вибрация | 2G по ГОСТ 28203-89 (МЭК 68-2-6-82) | |
Ударопрочность | 25G по ГОСТ 28215-89 (МЭК 68-2-29) | |
Устойчивость к падению с высоты | Выдерживает падение с высоты 2 метра | |
Габариты (В × Ш × Д) | 26,7 см × 10,1 см × 14,5 см | |
Масса (с батареей) | 0,72 кг | |
Степень защиты корпуса | IP54 (ограниченная защита от пыли; защита от водяных брызг с любого направления) | |
Поддерживаемые языки интерфейса | Английский, венгерский, испанский, итальянский, китайский (традиционный), китайский (упрощенный), корейский, немецкий, нидерландский, польский, португальский, русский, турецкий, финский, французский, чешский, шведский и японский | |
Соответствие требованиям директивы RoHS | Да |

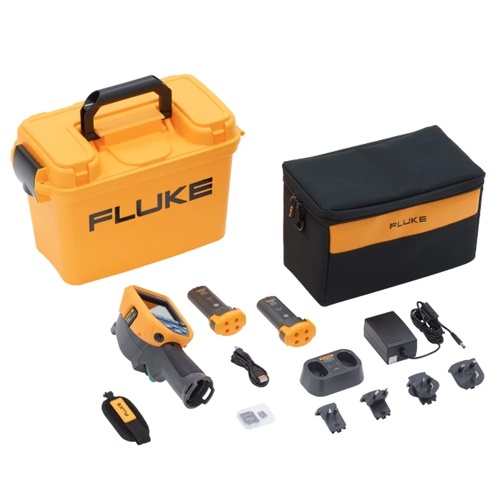

Комплект поставки Fluke TIS60+ 9Гц
№ | Наименование | Количество |
1 | Тепловизор Fluke TIS60+ 9Гц | 1 |
2 | Блок питания от сети переменного тока (включая универсальные сетевые адаптеры) | 1 |
3 | Двухсекционное зарядное устройство для интеллектуальных батарей | 1 |
4 | Защищенная литий-ионная интеллектуальная батарея | 2 |
5 | Кабель USB | 1 |
6 | Карта microSD 4 Гбайт | 1 |
7 | Прочный жесткий кейс для переноски с внутренней мягкой сумкой | 1 |
8 | Регулируемый ремешок | 1 |
9 | Краткое справочное руководство | 1 |
