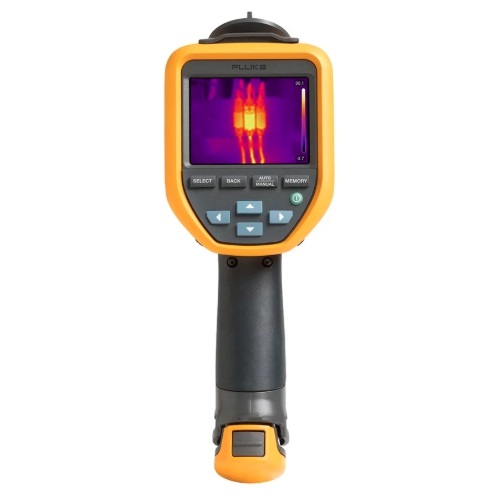

Fluke TIS20+ 9Гц — тепловизор
азначение тепловизора Fluke TIS20+ 9Гц:
Fluke TiS20+ представляет собой портативную инфракрасную камеру, которую можно применять в различных областях. Прибор можно использовать для поиска неисправностей, профилактического и предупредительного обслуживания, диагностики состояния зданий, а также для исследований и разработок. Прибор отображает тепловые изображения на сенсорном ЖК-экране промышленного качества с высоким разрешением. Прибор сохраняет изображения во внутренней памяти устройства или на карте SD, затем их можно передавать на ПК через непосредственное US -подключение к ПК, а также беспроводным способом на ПК или на мобильное устройство.
В комплект поставки Fluke TiS20+ входит программное обеспечение Fluke Connect для настольного ПК. Fluke Connect™ — высокопроизводительный профессиональный программный пакет, который позволяет осуществлять качественный анализ и составлять отчеты.
Особенности тепловизора Fluke TIS20+ 9Гц:
- плавная регулировка совмещения при помощи функции IR-Fusion на сенсорном экране;
- ресурс батареи 5 часов;
- устойчивость к падениям с высоты до 2 метров;
- корпус, устойчивый к воздействию пыли и брызг воды — класс защиты IP54;
- автоматическая систематизация и сохранение тепловых изображений в файлах с помощью функции добавления меток;
- к единицам оборудования через систему Fluke Connect™;
- разрешение ИК-снимков 120 × 90.
Описание тепловизора Fluke TIS20+ 9Гц:
Экономьте время, получая необходимые инфракрасные изображения и результаты анализа. Независимо от типа и места производства работ — инспекций систем ОВКВ на крыше, проверок двигателей на заводской территории или работ на электрощите — специалисты всегда рассчитывают на то, что, пользуясь функциями и возможностями своих приборов, они смогут быстро справиться с задачей. Все возможности для тепловизионных обследований предоставляет портативный тепловизор Fluke TiS20+. Этот тепловизор, разработанный для упрощения и ускорения работ, может стать незаменимым помощником для:
- электромонтеров жилых и рабочих помещений;
- специалистов по системам ОВКВ и охлаждения;
- специалистов по техническому обслуживанию.
Обнаружение проблем за счет совмещения видимого и инфракрасного изображений. Самым важным в термографии является привязка изображения. Упростить и ускорить выполнение работ помогает функция Fluke IR-Fusion™, совмещающая изображение в ИК и видимом спектрах для точного определения места неисправности до того, как она перерастет в серьезную проблему. Просто проведите пальцем по экрану, чтобы изменить степень совмещения. Какие бы работы ни выполнялись — поиск повышенной нагрузки в распределительном устройстве или инспекция вентиляционной системы, — тепловизор Fluke TiS20+ поможет быстро найти неисправность.
Устойчивость к сложным условиям эксплуатации. Специалисты могут проводить инспекции в самых разных условиях, и тепловизор должен быть готов к безотказной работе в этих средах. Прибор может стать настоящим помощником только тогда, когда он выдерживает заданный ритм и условия работы:
- Прибор испытан на ударопрочность при падении с высоты 2 м;
- Водонепроницаемый (IP54);
- Пыленепроницаемый (IP54).
Исключение сортировки и прямой переход к анализу при помощи функции добавления меток к единицам оборудования Fluke Connect™. Обычно на организацию файлов с ИК изображениями требуется масса рабочего времени. Теперь с этой задачей справляется функция добавления меток к единицам оборудования. Специалистам больше не нужно перетаскивать или переименовывать файлы, достаточно просто сосканировать QR-код оборудования, сделать ИК снимки, и они будут автоматически сортироваться по оборудованию. Теперь вместо сортировки файлов можно немедленно приступать к анализу изображений и составлению отчетов.
Наибольшее время непрерывной работы от батареи среди тепловизоров Fluke. Fluke TiS20+ подходит для длительного использования: время непрерывной работыэтого прибора от батареи составляет более 5 часов, что является максимальным показателем для тепловизоров Fluke. Спящий режим позволяет экономить заряд батареи между осмотрами. Просто нажмите кнопку питания один раз, и прибор снова готов к работе.
Эффективность использования тепловизора Fluke TiS20+ можно повысить при помощи ПО для настольных ПК Fluke Connect™. Программа позволяет создавать профессиональные отчеты за считаные минуты, а также регистрировать полные радиометрические данные для поддержки программ технического обслуживания:
- Редактирование и оптимизация изображений;
- Совмещение изображений в ИК и видимом спектрах для упрощения анализа;
- Составление подробных отчетов;
- Возможность доступа к тепловым изображениям из облачного хранилища.
Упорядоченное хранение и поиск изображений по единице оборудования, серьезности проблемы или названию
Технические характеристики тепловизора Fluke TIS20+ 9Гц:
Параметр | Значение |
ИК-разрешение | 120 × 90 (10 800 пикселей) |
Пространственное разрешение, IFOV | 7,6 мрад, D:S 130:1 |
Поле зрения | 50° (Г) × 38° (В) |
Минимальное фокусное расстояние | 50 см (20 дюймов) |
Система фокусировки | Фиксированная фокусировка |
Передача данных | Мини-USB для передачи изображений на ПК |
Возможность беспроводного соединения | Да, стандарт 802.11 b/g/n (2,4 ГГц) |
Мгновенная выгрузка в систему Fluke Connect | Да, достаточно установить соединение между тепловизором и сетью Wi-Fi здания (802.11 b/g/n [2,4 ГГц]), и полученные снимки будут автоматически передаваться в систему Fluke Connect для хранения или просмотра на ПК |
Качество изображения | |
Технология IR-Fusion | Плавное автоматическое совмещение в диапазоне от 0 % до 100 %. Да, добавляет различимые в видимом спектре подробности к инфракрасному изображению |
Экран | Сенсорный, ЖК, диагональ 3,5 дюйма (горизонтальный) |
Разрешение экрана | 320 × 240 пикселей, ЖК |
Тепловая чувствительность (NETD) | 60 мК |
Частота кадров | 9 Гц |
Хранение данных и регистрация изображений | |
Память | Внутренняя память 4 ГБ (включает разъем для дополнительной карты памяти micro SD объемом до 32 ГБ) |
Механизм съемки, просмотра и сохранения изображений | Возможность съемки, просмотра и сохранения изображений одной рукой |
Форматы файлов изображений | Без радиометрических данных (.jpeg) или с полными радиометрическими данными (.is2); для анализа содержимого файлов без радиометрических данных (.jpeg) специальное ПО не требуется |
Программное обеспечение | ПО Fluke Connect для настольного ПК — полный набор функций для анализа и составления отчетов с доступом к системе Fluke Connect |
Экспорт данных при помощи ПО в файлы форматов | JPG, IS2 |
Питание от батареи | |
Батареи (заменяемые в полевых условиях, перезаряжаемые) | Блок литиево-ионных интеллектуальных батарей с пятисегментным светодиодным индикатором, отображающим уровень заряда |
Ресурс батареи | ≥5 часов часов при непрерывной эксплуатации (без Wi-Fi) |
Время заряда батареи | 2,5 часа до полного заряда |
Способ заряда батареи | Зарядка батарей непосредственно в тепловизоре. Дополнительное зарядное устройство от бортовой сети автомобиля (12 В) |
Работа от сети переменного тока | Возможна работа от сети переменного тока (от 100 до 240 В, 50/60 Гц) с входящим в комплект блоком питания |
Энергосбережение | Автоматическое отключение: Через 5, 10, 15, 20 минут либо без отключения |
Измерение температуры | |
Диапазон измеряемых температур (не калибруется ниже 0 °C) | от -20 °C до 150 °C (от -4°F до 302°F) |
Погрешность | При температуре объекта равной или больше 0 °C: Точность: ±2 °C или 2 % при температуре 25 °C, выбирается большее значение. |
Коррекция коэффициента излучения на экране | Да, по таблице материалов |
Температурная компенсация отражения фона на экране | Да |
Измерение температуры в центральной точке | Да |
Температура пятна | Маркеры горячих и холодных зон |
Цветопередача | |
Стандартные палитры | 6: Цвет горячего металла, сине-красная, высококонтрастная, желтая, цвет расплавленного металла, серая шкала |
Общие характеристики | |
Инфракрасный спектральный диапазон | от 8 до 14 мкм (длинноволновый) |
Рабочая температура | от -10 °C до +50 °C (от 14 °F до 122 °F) |
Температура хранения | от -40 °C до 70 °C |
Относительная влажность | 95 %, без конденсации |
Безопасность | IEC 61010-1: по ГОСТ 12.2.091-2012 (IEC 61010-1:2001) |
Электромагнитная совместимость | EN 61326-1, CISPR 11: Группа 1, класс A |
Соответствие нормам Федеральной комиссии по связи США | CFR, часть 15, подчасть C |
Вибро- и ударостойкость | 10 Гц до 150 Гц, 0,15 мм, IEC 60068-2-6; 30 g, 11 мс, IEC 60068-2-27 |
Устойчивость к падению с высоты | Прибор испытан на ударопрочность при падении с высоты 2 м |
Размеры (В × Ш × Д) | 26,7 см × 10,1 см × 14,5 см |
Масса | 0,72 кг |
Степень защиты корпуса | IP54 (ограниченная защита от пыли; защита от водяных брызг с любого направления) |
Поддерживаемые языки интерфейса | Английский, венгерский, испанский, итальянский, китайский (традиционный), китайский (упрощенный), корейский, немецкий, нидерландский, польский, португальский, русский, турецкий, финский, французский, чешский, шведский и японский |
Комплект поставки Fluke TIS20+ 9Гц
№ | Наименование | Количество |
1 | Тепловизор Fluke TiS20+ (9 Гц) | 1 |
2 | Блок питания от сети переменного тока | 1 |
3 | Аккумуляторная литиево-ионная интеллектуальная батарея в прочном корпусе | 1 |
4 | Кабель USB | 1 |
5 | Мягкий футляр для транспортировки | 1 |
