Fluke PTi120 — карманный тепловизор
Назначение карманного тепловизора Fluke PTi120:
Чем серьезнее неисправность, тем быстрее необходимо ее устранить. Карманный тепловизор Fluke PTi120 позволяет свести к минимуму время простоя при диагностике любым специалистом. Это первая линия защиты для простого поиска и устранения неисправностей. Хватит тушить пожары на рабочем месте, займитесь их предотвращением.

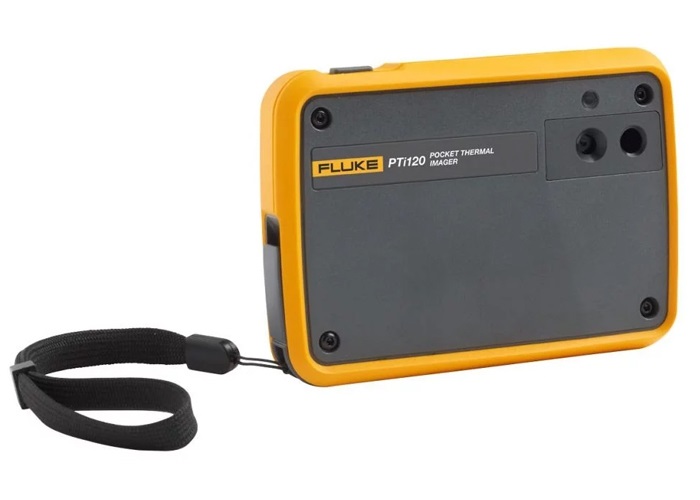

Тепловизор Fluke PTi120 настолько компактный, что его можно носить с собой каждый день. Всегда под рукой. Выдерживает воздействие грязи и воды. Выдерживает падение с высоты 1 метр. Теперь прибор для расширенных тепловизионных обследований находится в вашем кармане, обеспечивая быстрое сканирование температуры электрического оборудования, станков и других объектов.
Функция добавления меток к единицам оборудования Fluke Connect позволяет исключить монотонную работу по сортировке и систематизации инфракрасных изображений. Просто отсканируйте QR-код или штрихкод единицы оборудования, и связанное с ним инфракрасное изображение, а также отмеченная информация о дате и времени будет сохранена в заранее определенные папки. Отправляйте данные через Wi-Fi или автоматически загружайте их при подключении к сети или компьютеру через USB. Время пришло. Теперь можно более эффективно сохранять и находить неисправности, а также сообщать о них до того, как они станут проблемами.

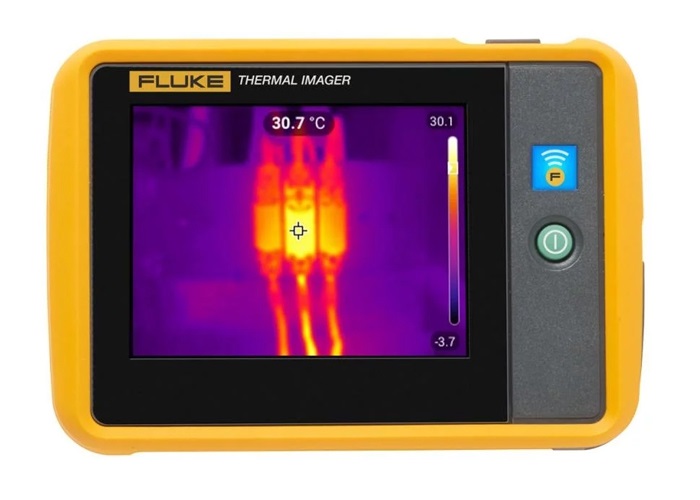

3,5-дюймовый сенсорный ЖК-экран оснащен технологией IR-Fusion™, которая позволяет совмещать изображение в видимом спектре с инфракрасным изображением для более удобного обнаружения проблем. Просто проведите пальцем по экрану, чтобы изменить настройку.
Особенности карманного тепловизора Fluke PTi120:
- Автоматическая систематизация и сохранение тепловых изображений в файлах с помощью функции добавления меток к единицам оборудования Fluke Connect;
- Полностью радиометрический тепловизор позволяет получать данные измерений с точностью до пикселя благодаря разрешению инфракрасных изображений 120 × 90 (10 800 пикселей);
- Сенсорный ЖК-дисплей с диагональю 3,5" для простого поиска и устранения неисправностей;
- Диапазон измеряемых температур от −20 °C до +150 °C;
- Шесть цветовых палитр;
- Выдерживает падение с высоты до 1 метра;
- Степень защиты корпуса IP54.
Технические характеристики карманного тепловизора Fluke PTi120:
Параметр | Значение |
Основные характеристики | |
Пространственное разрешение, IFOV | 7,6 мрад |
ИК-разрешение | 120 × 90 (10 800 пикселей) |
Отношение расстояния к размеру измеряемого пятна | 130:1 |
Диапазон измеряемых температур (не калибруется ниже −10 °C) | от −20 °C до 150 °C |
Система фокусировки | Нерегулируемая фокусировка, минимальное расстояние фокусировки — 22,8 см |
USB | Мини-USB для передачи изображений на ПК |
Wi-Fi | Да |
Мгновенная выгрузка в систему Fluke Connect® | Да, достаточно установить соединение между тепловизором и сетью Wi-Fi здания, и полученные снимки будут автоматически передаваться в систему Fluke Connect® или на локальный сервер для хранения или просмотра на ПК (802.11 b/g/n [2,4 ГГц]) |
Качество изображения | |
Технология IR-Fusion | Да, добавляет подробности из изображения в видимом спектре к инфракрасному |
Режим AutoBlend | Постоянное совмещение в диапазоне от 0 до 100 % |
Сенсорный экран | 3,5 дюйма (горизонтально расположенный), 320 × 240 ЖК |
Прочная эргономичная конструкция | Да |
Тепловая чувствительность (NETD) | 60 мК |
Частота кадров | Исполнение с частотой 9 Гц |
Хранение данных и регистрация изображений | |
Память | Встроенная флеш-память ≥2 Гбайт |
Механизм съемки, просмотра и сохранения изображений | Возможность съемки, просмотра и сохранения изображений одной рукой |
Форматы файлов изображений | Без радиометрических данных (.jpeg) или с полными радиометрическими данными (.is2); для анализа содержимого файлов без радиометрических данных (.jpeg) специальное ПО не требуется |
Программное обеспечение | ПО Fluke Connect® для настольного ПК — полный набор функций для анализа и составления отчетов с доступом к системе Fluke Connect |
Экспорт данных при помощи ПО в файлы форматов | JPG, IS2 |
Диапазон измерений | от −20 °C до 150 °C |
Питание от батареи | |
Батареи (заряжаемые) | Внутренняя аккумуляторная литий-ионная батарея |
Время работы от батареи | ≥2 часов часов при непрерывной эксплуатации (без Wi-Fi) |
Время заряда батареи | ≤1,5 часа |
Способ заряда батареи | Шнур с разъемом микро-USB от прибора до ПК |
Работа от сети переменного тока | Через отдельный блок питания с USB-разъемом. В комплект поставки не входит |
Энергосбережение | Автоматическое отключение через 5, 10, 15, 20 минут либо без отключения |
Измерение температуры | |
Диапазон измеряемых температур (не калибруется ниже −10 °C) | от −20 °C до 150 °C |
Погрешность | При температуре объекта равной или больше 0 °C: Точность: ±2 °C или ±2 % |
Коррекция коэффициента излучения на экране | Да |
Температурная компенсация отражения фона на экране | Да |
Измерение температуры | |
Стандартные палитры | 6: Цвет горячего металла, сине-красная, высококонтрастная, желтая, цвет расплавленного металла, серая шкала |
Общие технические характеристики | |
Цветовая сигнализация (сигнализация по температуре) | Высокая температура, низкая температура, изотермы (в пределах диапазона измерений) |
Инфракрасный спектральный диапазон | от 8 до 14 мкм (длинноволновый) |
Рабочая температура | от −10 °C до +50 °C (от 14 °F до 122 °F) |
Температура хранения | от −40 °C до +70 °C (от −40 °F до 158 °F) |
Относительная влажность | 95 %, без конденсации |
Измерение температуры в центральной точке | Да |
Температура пятна | Маркеры горячих и холодных зон |
Безопасность | EN 61010-1: Без категории, степень загрязнения 2, EN 60825-1: класс 2, EN 60529, EN 62133 (литиевая батарея) |
Электромагнитная совместимость | EN301 489-1 V2.1.1 EN301489-17 V3.1.1 |
Соответствие нормам Федеральной комиссии по связи США | CFR, часть 15, подчасть C |
Вибро- и ударостойкость | 2G, МЭК 68-2-6 и 25G, МЭК 68-2-29 |
Устойчивость к падению с высоты | 1 м |
Габариты (В × Ш × Д) | 8,9 × 12,7 × 2,5 см |
Масса (с батареей) | 0,233 кг |
Степень защиты корпуса | IP54 |
Поддерживаемые языки интерфейса | Английский, венгерский, испанский, итальянский, китайский (традиционный), китайский (упрощенный), корейский, немецкий, нидерландский, польский, португальский, русский, турецкий, финский, французский, чешский, шведский и японский |

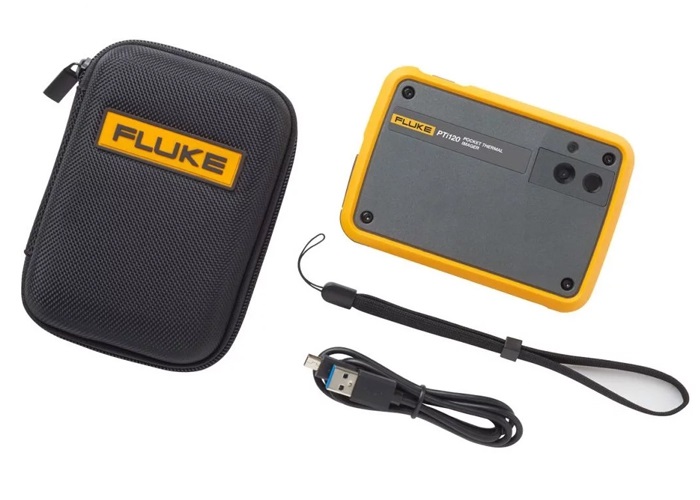

Комплект поставки Fluke PTi120
№ | Наименование | Количество |
1 | Карманный тепловизор Fluke PTi120 (9 Гц) | 1 |
2 | Мягкий футляр | 1 |
3 | Ремешок | 1 |
4 | Кабель USB | 1 |
