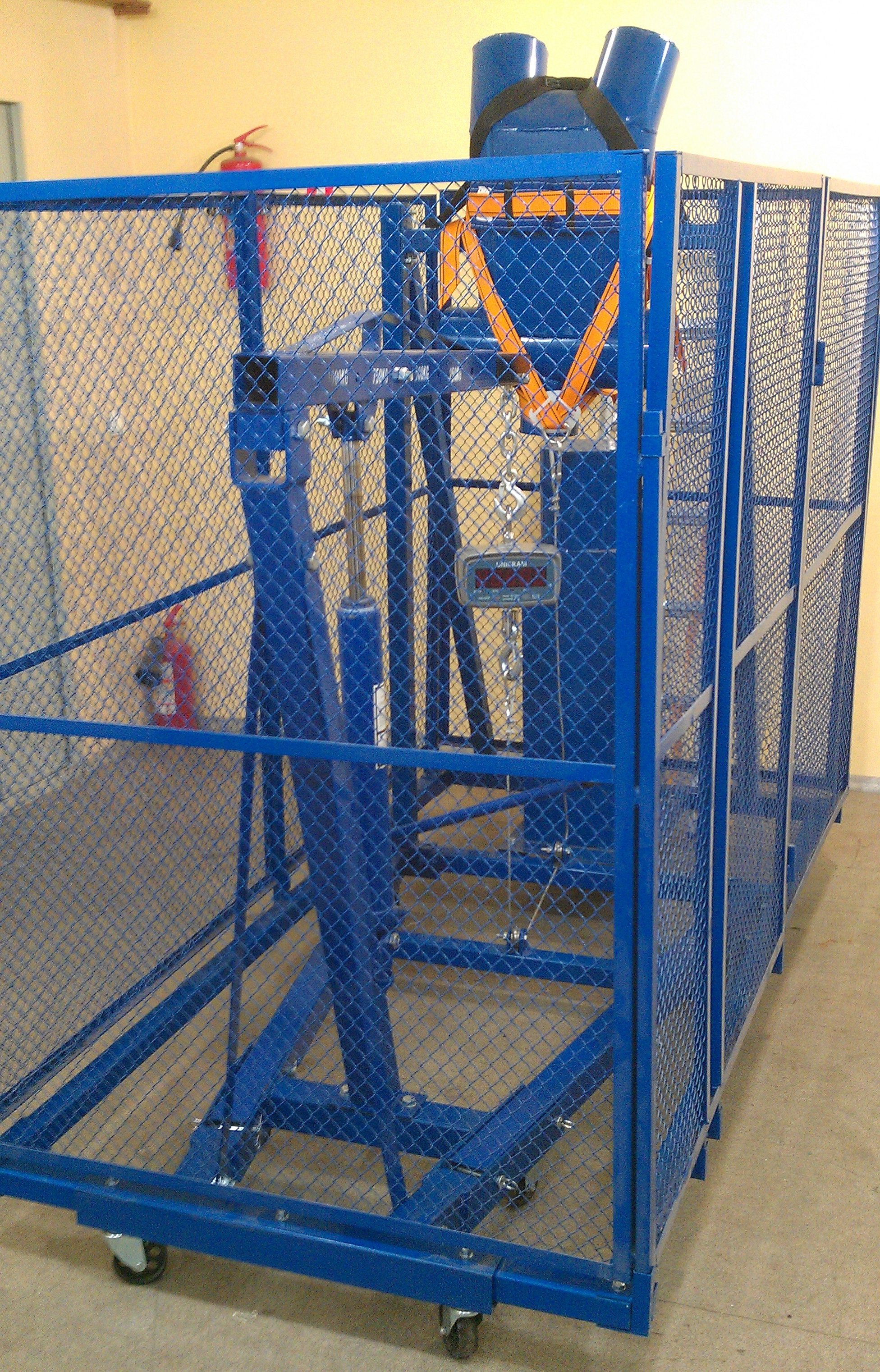

СМИ-1000 — стенд для механических испытаний лестниц, предохранительных поясов, канатов, лазов и когтей
Назначение стенда для механических испытаний лестниц, предохранительных поясов, канатов, лазов и когтей СМИ-1000:
Стенд для механических испытаний предназначен для эксплуатационных и внеочередных испытаний индивидуальных средств защиты. Стенд обеспечивает подачу и поддержание статического испытательного усилия на испытуемых объектах в течение необходимого для проведения испытания времени, обеспечивая, таким образом, возможность испытания на механическую прочность любых средств индивидуальной защиты и приспособлений в полном соответствии с требованиями ГОСТов.
Подача испытательного усилия на испытуемый объект осуществляется с помощью гидроцилиндра. Установка величины усилия производится вручную по показаниям цифровых электронных весов (динамометра).
Стенды размещены на передвижном основании, что позволяет легко перемещать их по помещению и устанавливать в различных местах помещения при испытаниях и в режиме хранения.
Стенд позволяет проводить испытания следующих индивидуальных средств защиты:
- Поясов предохранительных;
- Лямочных поясов;
- Монтерских когтей и лазов;
- Лестниц приставных;
- Стремянок.
и других средств защиты, для которых требуется подача растягивающего или деформирующего усилия величиной соответствующей техническим характеристикам стенда.
Технические характеристики стенда для механических испытаний лестниц, предохранительных поясов, канатов, лазов и когтей СМИ-1000:
Параметр | Значение |
Максимальное создаваемое испытательное усилие, кг | 1000 |
Точность измерения усилия, не хуже, % | 4 |
Способ создания усилия | с помощью гидроцилиндра |
Длина хода испытательного троса, мм, не менее | 400 |
Время достижения максимального усилия, сек. | 10-15 |
Длина, мм илия, сек. | 2100 |
Ширина, мм лия, сек. | 1106 |
Высота при опущенном кране, мм | 2000 |
Высота при макс, поднятом кране, мм | 2600 |
Масса, не более, кг | 350 |
Температура эксплуатации, °С | от +5 до +40 |
Тип конструкции | сборно- разборная |
Режим работы | Ручной |
Комплект поставки СМИ-1000
№ | Наименование | Количество |
1 | Металлический каркас - служит базой для крепления на нем всех деталей, узлов деталей стенда | 1 |
2 | Защитная металлическая сетка | 1 |
3 | Гидроцилиндр | 1 |
4 | Весы электронные | 1 |
5 | Манекен | 1 |
6 | Направляющие ролики (комплект) | 1 |
7 | Соединительные карабины (комплект) | 1 |
8 | Троса, цепь и т. д. (комплект) | 1 |
9 | Технический паспорт | 1 |
10 | Инструкция по эксплуатации | 1 |
