ОРИОН-РТЗ

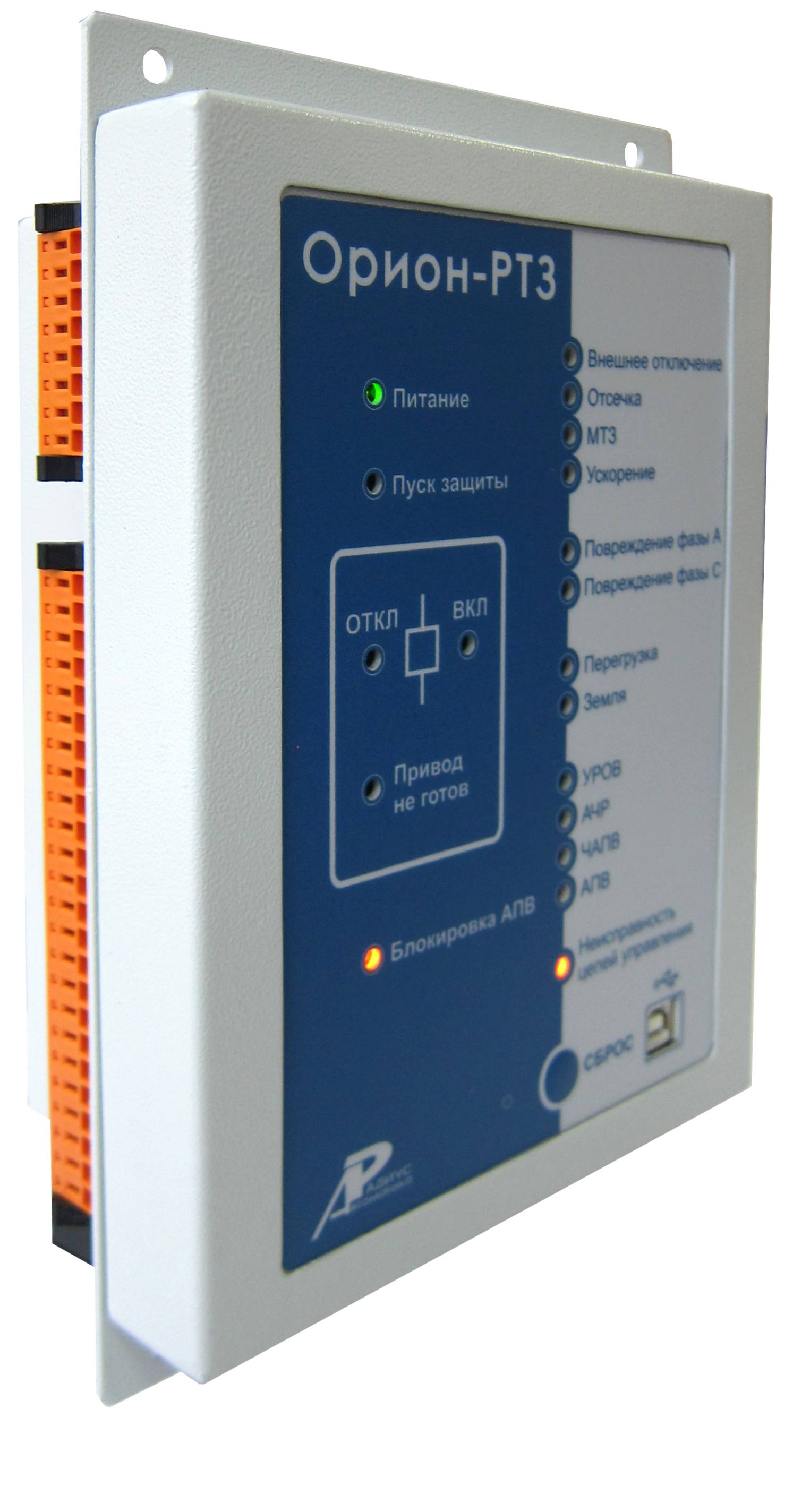

Устройство "ОРИОН-РТЗ" предназначено для работы в качестве основной или резервной токовой защиты отходящих линий, а также силовых трансформаторов на энергообъектах напряжением 6-35 кВ с переменным оперативным током. Устройство предназначено для сопряжения с различными типами выключателей, в том числе прямого действия, работающих по принципу дешунтирования катушек отключения. Устройство питается как от сети переменного оперативного тока напряжением 220 В, так и от аварийного тока токовых цепей фаз А и С.

Устройство позволяет настраивать его на конкретное применение с помощью уставок, которые задаются с помощью компьютера по интерфейсу USB и хранятся в энергонезависимой памяти. Кроме этого, устройство дополнительно имеет второй интерфейс линии связи RS-485 с программным протоколом Modbus, по которому тоже можно редактировать уставки, считывать текущие значения токов и состояние дискретных входов, а также причины и параметры последнего аварийного отключения.

Особенности Устройства "ОРИОН-РТЗ":

- Токовая отсечка с возможностью отстройки от броска тока намагничивания трансформаторов по второй гармонике, а также с возможностью блокировки внешним сигналом;

- Максимальная токовая защита МТЗ с независимой или одной из пяти видов зависимых характеристик ток-время и также с возможностью отстройки от броска тока намагничивания;

- Защита от перегрузки с действием либо на отключение, либо на сигнализацию;

- Земляная защита по току нулевой последовательности с действием на сигнал или отключение;

- Формирование сигнала УРОВ при отказах своего выключателя;

- Вход внешнего отключения от других защит или сигналов УРОВ;

- Вход отключения от внешнего сигнала АЧР и включения - от ЧАПВ, в том числе, с регулируемой задержкой;

- Однократное или двукратное АПВ при срабатывании ступени МТЗ;

- Управление выключателем с функцией "блокировки от прыгания".

Преимущества Устройства "ОРИОН-РТЗ":

- Состояние устройства, положение выключателя, а также другие элементы сигнализации отображаются на передней панели устройства на светодиодных индикаторах. Имеется кнопка "Сброс" для сброса сигнальных светодиодов и выходных реле;

- Устройство управляет выключателем в нормальном режиме (при наличии оперативного переменного напряжения) с помощью двух выходных реле "Откл" и "Вкл". При коротких замыканиях или исчезновении питающего напряжения аварийное отключение выключателя осуществляется током короткого замыкания по схеме дешунтирования дополнительных катушек отключения выключателя в каждой из двух фаз - А и С, управляемой дополнительным выходным реле "Откл. авар.". Командное управление выключателем возможно либо по дискретным входам "Отключить" и "Включить", либо по линии связи;

- С целью энергонезависимости сигнализации положения выключателя в устройстве применено поляризованное (двустабильное) реле "РФК", включенное состояние которого свидетельствует о последней поданной команде на включение выключателя;

- Устройство имеет выходное реле "Отказ" и "Сигнализация" для целей индикации и телесигнализации, срабатывающие только при наличии напряжения оперативного тока;

- Предусмотрена работа диискретных входов "Внешнее отключение" и "Блокировка токовой отсечки" при отсутствии напряжения оперативного тока. Это позволяет использовать эти входы для реализации аварийного отключения от внешних сигналов УРОВ или дуговой защиты, а также применения токовой отсечки в качестве ступени логической защиты шин при установке устройства на питающем вводе;

- Для ближнего резервирования отказов своего выключателя предусмотрено формирование выходного релейного сигнала УРОВ с программируемой задержкой при сохранении тока короткого замыкания отсечки или МТЗ после выдачи команды на отключение;

- Функции АЧР, ЧАПВ, АПВ, командное управление выключателем, сигнализация и индикация, работа по линии связи выполняются только при наличии переменного напряжения оперативного тока 220 В;

- Токовые защиты - отсечка и МТЗ, а также формирование сигнала УРОВ могут работать без напряжения питания - только за счет подпитки от аварийного тока хотя бы одной из фаз А или С. Минимальный начальный ток работы устройства на отключение при питании только от токовых цепей - 4 А. Время выхода устройства в режим готовности к срабатыванию - 0,2 с;

- Предусмотрена возможность использования контактов отключающего аварийного реле для других целей вместо функции дешунтирования, например, для выключателей с отключением от предварительно заряженного конденсатора.

Технические характеристики Устройства "ОРИОН-РТЗ":

Комплект поставки ОРИОН-РТЗ:

1. Диск с программным обеспечением (один на партию в один адрес) - 1

2. Кабель USB для подключения устройства к компьютеру (один на партию в один адрес) - 1

3. Руководство по эксплуатации, паспорт - 1

4. Устройство Орион-РТЗ - 1
