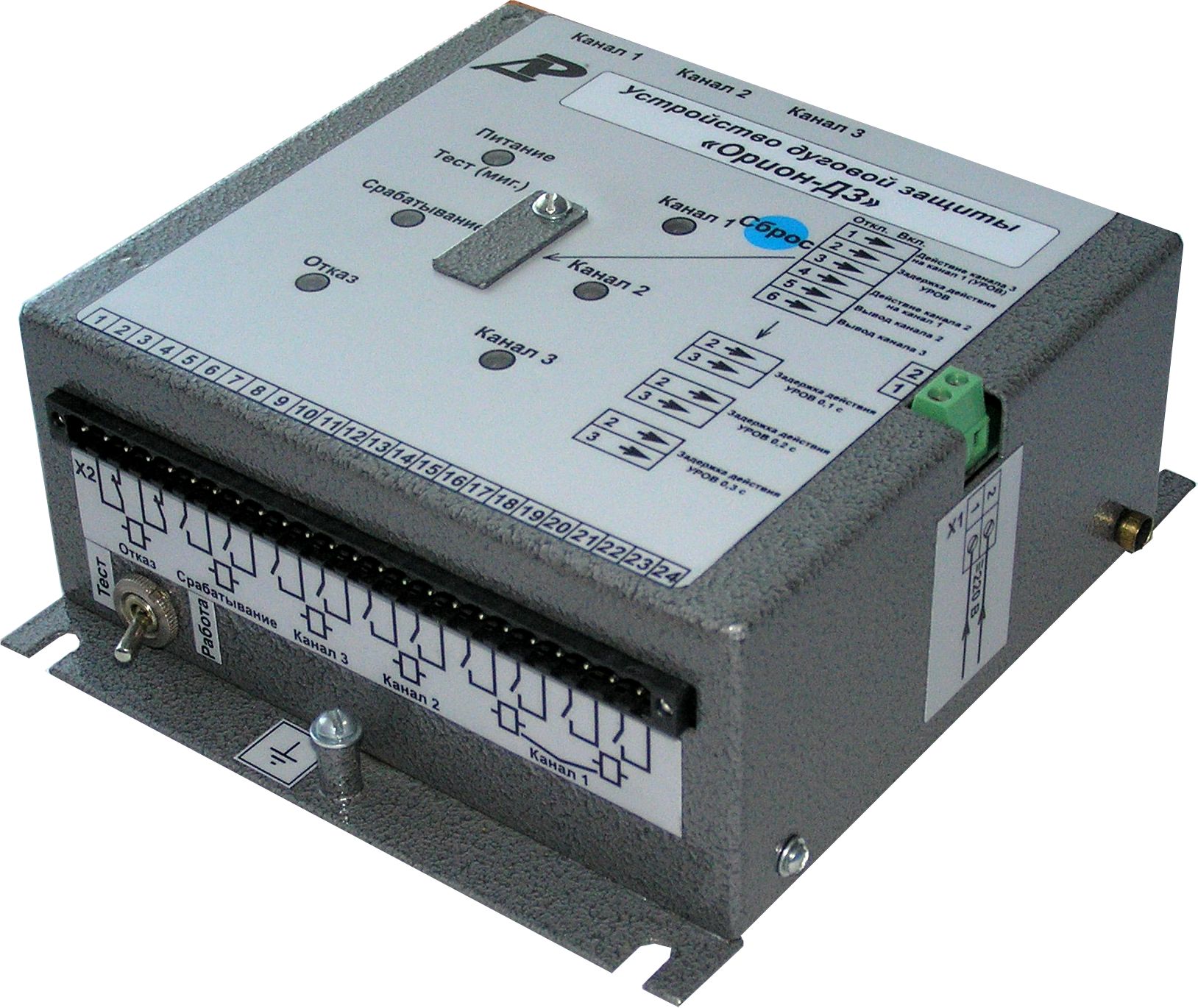

ОРИОН-ДЗ - устройство оптоволоконной дуговой защиты

Под заказ
Гарантия: 12 мес.
Цена по запросу


Прибор изготавливается в нескольких вариантах исполнения. Цена на сайте указана на один из вариантов исполнения.
Цены на необходимые Вам варианты исполнения уточняйте у менеджеров.


варианты исполнения

Устройство «Орион-ДЗ» изготавливается в нескольких вариантах исполнений. Обозначение устройства:

«Устройство «Орион-ДЗ-ss-хх», где

ss:,
110В – для напряжения питания 110 В постоянного тока;
220В – для напряжения питания 220 В постоянного или переменного тока;

хх:
В - для верхнего ввода датчиков и крепления под винт М5;
Н - для нижнего ввода датчиков и крепления под винт М5;
В-DIN - для верхнего ввода датчиков и крепления под DIN рейку;
Н-DIN - для нижнего ввода датчиков и крепления под DIN рейку;

Пример записи в обозначения для устройства с верхним вводом датчиков и креплением на DIN-рейку: «Устройство «Орион-ДЗ-В-DIN»

Описание:

Устройство с волоконно-оптическим датчиком предназначено для фиксации момента возникновения дуги в шкафах комплектных распределительных устройств (КРУ) 6–35 кВ и выдачи сигнала управления в цепи автоматики и релейной защиты.

Устройство может быть использовано как совместно с устройствами микропроцессорной релейной защиты типа «Сириус», «Орион», с устройствами других фирм-изготовителей, так и с любыми другими видами защит, например, на электромеханической элементной базе.

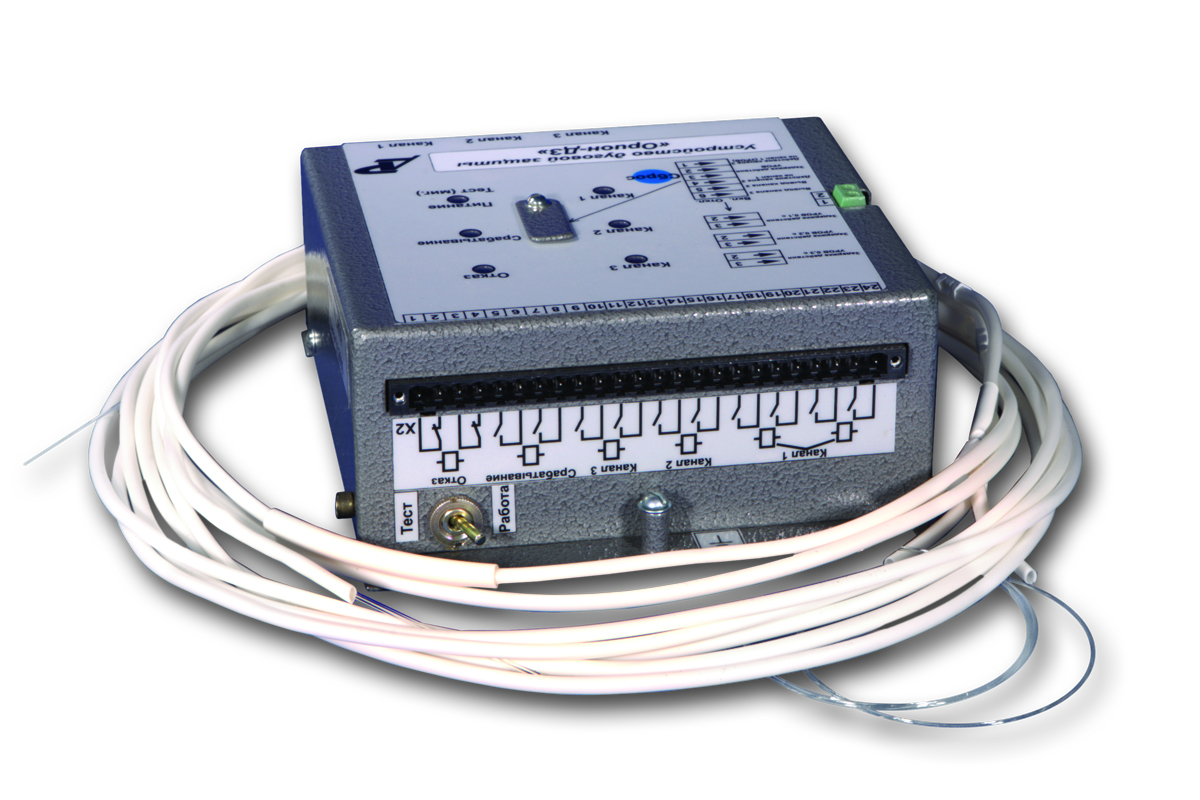

Устройство выполнено в виде блока (имеющего выходные реле для подключения к исполнительным органам), устанавливаемого в релейном отсеке ячейки, и трёх датчиков дуги, размещаемых в контролируемых отсеках.


Особенности:

    Устройство имеет три датчика дуги – по числу возможных замкнутых объемов ячейки КРУ, КРУН или КСО. Первый и второй датчики могут объединяться по схеме ИЛИ при конфигурировании системы и работать одновременно на отключение секционного выключателя, вводного выключателя и, дополнительно, на вход сигнализации блока защиты своего выключателя (для локализации места и причины отключения секции или ввода). Третий датчик работает на реле, которое может воздействовать на собственный выключатель и, после определённой временной задержки, на отключение секционного и вводного выключателя.
    Оптическая система устройства позволяет фиксировать момент возникновения электрической дуги и практически не чувствительна к другим источникам света (фонарик, лампы накаливания, люминесцентные, прямой солнечный свет и т.п.).
    В устройстве предусмотрена защита от ложных срабатываний, например, при возникновении импульсных электромагнитных помех большой мощности.
    В устройстве обеспечено максимальное быстродействие от момента возникновения дуги до срабатывания выходных реле – не более 10 мс.
    В устройстве применена выходная сигнализация «Отказ», реализованная на реле с нормально замкнутыми контактами и срабатыванием реле при наличии оперативного напряжения (питания), а также при нормальном функционировании (целостности) датчиков дуги. В случае нарушения целостности датчика дуги выдаётся сигнал «ОТКАЗ». Работоспособность каналов устройства при этом не нарушается.
    Датчики дуги выполнены в виде оптоволокна с пластиковой прозрачной оболочкой и воспринимают излучение боковой поверхностью. Для повышения чувствительности датчика дуги приёмное кольцо размещается в отсеке таким образом, чтобы излучение вероятной дуги не затенялось. Рекомендованная длина световода равна 1,5—3 м, что позволяет охватить им все возможные места защищаемого отсека ячейки.
    Проверку работоспособности устройства, установленного непосредственно на объекте (в ячейке), допускается производить стандартной фотовспышкой с запасаемой энергией 8–10 Дж. Устройство должно срабатывать на расстоянии не менее 0,6 м между приёмным кольцом датчика дуги и фотовспышкой.
    Устройство может использоваться с тремя, двумя и одним датчиками дуги без нарушения логики функционирования. Возможна также установка двух-трёх датчиков дуги в одном отсеке для большей надежности.
    В устройстве установлены светодиоды для индикации как нормальной работы, так и факта срабатывания (светодиоды-блинкеры) каждого из каналов устройства, с памятью до сброса. Для сброса выходного реле «Срабатывание» и светодиодов-блинкеров на передней панели устройства предусмотрена кнопка «Сброс».


Технические характеристики:

                                             Характеристика             Значение
Время срабатывания устройства, мс, не более 10
Число датчиков дуги от 1 до 3-х
Число выходных реле (групп контактов) 6 (12)
Число дискретных выходных сигналов(групп контактов) 4 (7)
Габаритные размеры (ВхШхГ), мм 200х155х70
Масса, кг, не более 3

Комплект поставки ОРИОН-ДЗ

Наименование Количество
1.  Устройство "Орион-ДЗ" 1
2.  Руководство по эксплуатации, паспорт 1

Дополнительная комплектация ОРИОН-ДЗ

                                                                 Наименование                 Количество
      Датчик дуги длиной 1 м, для Орион-ДЗ                        1
      Датчик дуги длиной 1 м с резервным световодом, для Орион-ДЗ                        1
      Датчик дуги длиной 1,5 м, для Орион-ДЗ                        1
      Датчик дуги длиной 1,5 м с резервным световодом, для Орион-ДЗ                        1
      Датчик дуги длиной 10 м, для Орион-ДЗ                        1
      Датчик дуги длиной 10 м с резервным световодом, для Орион-ДЗ                        1
      Датчик дуги длиной 15 м, для Орион-ДЗ                        1
      Датчик дуги длиной 15 м с резервным световодом, для Орион-ДЗ                        1
      Датчик дуги длиной 2 м, для Орион-ДЗ                        1
      Датчик дуги длиной 2 м с резервным световодом, для Орион-ДЗ                        1
      Датчик дуги длиной 2,5 м, для Орион-ДЗ                        1
      Датчик дуги длиной 2,5 м с резервным световодом, для Орион-ДЗ                        1
      Датчик дуги длиной 20 м, для Орион-ДЗ                        1
      Датчик дуги длиной 20 м с резервным световодом, для Орион-ДЗ                        1
      Датчик дуги длиной 24 м, для Орион-ДЗ                        1
      Датчик дуги длиной 25 м, для Орион-ДЗ                        1
      Датчик дуги длиной 25 м с резервным световодом, для Орион-ДЗ                        1
      Датчик дуги длиной 3 м, для Орион-ДЗ                        1
      Датчик дуги длиной 3 м с резервным световодом, для Орион-ДЗ                        1
      Датчик дуги длиной 3,5 м, для Орион-ДЗ                        1
      Датчик дуги длиной 3,5 м с резервным световодом, для Орион-ДЗ                        1
      Датчик дуги длиной 4 м, для Орион-ДЗ                        1
      Датчик дуги длиной 4 м с резервным световодом, для Орион-ДЗ                        1
      Датчик дуги длиной 4,5 м, для Орион-ДЗ                        1
      Датчик дуги длиной 4,5 м с резервным световодом, для Орион-ДЗ                        1
      Датчик дуги длиной 5 м, для Орион-ДЗ                        1
      Датчик дуги длиной 5 м с резервным световодом, для Орион-ДЗ                        1
      Датчик дуги длиной 6 м, для Орион-ДЗ                        1
      Датчик дуги длиной 6 м с резервным световодом, для Орион-ДЗ                        1
      Датчик дуги длиной 7 м, для Орион-ДЗ                        1
      Датчик дуги длиной 7 м с резервным световодом, для Орион-ДЗ                        1
      Датчик дуги длиной 8 м, для Орион-ДЗ                        1
      Датчик дуги длиной 8 м с резервным световодом, для Орион-ДЗ                        1
      Датчик дуги длиной 9 м, для Орион-ДЗ                        1
      Датчик дуги длиной 9 м с резервным световодом, для Орион-ДЗ                        1
