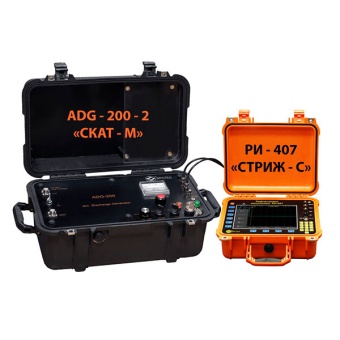

РИ-407«СТРИЖ-С»+ADG-200-2 «СКАТ-М» — комплект дистанционной локации
Описание рефлектометра для силовых линий РИ-407:
РИ-407 – высокоточный цифровой рефлектометр, специально разработанный для определения расстояний до любых типов неоднородностей и повреждений в силовых кабельных линиях: обрыв, короткое замыкание, муфта, сростка кабеля, параллельный отвод, замокание кабеля, высокоомные повреждения, заплывающий пробой и пр.
Импульсный рефлектометр РИ-407 реализует следующие методы измерений:
- Импульсный (TDR)
- Импульсно-дуговой* (Arc-Reflection)
- Волны напряжения* (Decay)
- Волны тока* (Current)
*при использовании совместно с генераторами высоковольтных импульсов (ГВИ): ADG-200, ГВИ-2000, SWG-500, SYSCOMPACT 2000 и др.
Назначение и методы измерения рефлектометра для силовых линий РИ-407:
Прибор РИ-407 предназначен для проведения измерений на симметричных и несимметричных кабелях с волновым сопротивлением от 25 до 600 Ом, следующими методами:
Импульсный метод (TDR)
наиболее точный и безопасный режим – эффективен для диагностики низкоомных повреждений (менее 1 кОм) и коротких замыканий, поиска обрывов кабельной линии:
- Измерение длин кабелей
- Измерение расстояний до неоднородностей волнового сопротивления или повреждений
- Измерение расстояния до места пробоя, используя импульсно-дуговой метод – совместно генератором высоковольтных импульсов (ГВИ) (ADG-200 или аналогичным генератором из состава лаборатории высоковольтных испытаний);
- Измерение расстояния до места пробоя, используя метод колебательного разряда (волновой) – совместно генератором высоковольтных импульсов (ГВИ) (ADG-200 или аналогичным генератором из состава лаборатории высоковольтных испытаний);
- Измерение коэффициента укорочения линии при известной ее длине
- Определение характера повреждений
- Запись в память и воспроизведение из нее не менее 300 рефлектограмм для последующей их обработки в стационарных условиях;
- Отображение результатов измерений на экране ЖКИ с разрешающей способностью 640 х 480 точек.
В приборе реализован метод импульсной рефлектометрии, который основывается на явлении частичного отражения электромагнитных волн в местах изменения волнового сопротивления линии. При измерениях импульсным методом в линию посылают прямоугольный зондирующий импульс, который, частично отражаясь от неоднородностей, возвращается обратно. Отраженные импульсы возвращаются в прибор через некоторое время с момента посылки зондирующего импульса. Зная скорость распространения электромагнитной волны в линии и время задержки отраженного сигнала, можно рассчитать расстояние до неоднородности волнового сопротивления. Отражения от зондирующего импульса наблюдаются на экране, масштабируемом по дальности, и по их виду судят о характере неоднородности линии.
Неоднородности волнового сопротивления являются следствием нарушения технологии производства кабелей, а также следствием механических и электрических повреждений при строительстве и эксплуатации линий. Неоднородность также возникает в местах подключения к линии каких-либо устройств (муфта, отвод, сростка кабеля, катушка Пупина и т.д.), либо в местах неисправностей (обрыв, короткое замыкание, намокание сердечника кабеля, утечка на землю, утечка на соседний провод, разбитость пар и т.д.). Метод импульсной рефлектометрии позволяет фиксировать множественные неоднородности, как дискретные, так и протяженные, в зависимости от соотношения их длины и минимальной длины волны спектра зондирующего импульса.
Импульсно-дуговой метод (Arc-Reflection)
- в комплексе с генератором высоковольтных импульсов (ГВИ) позволяет выявлять высокоомные повреждения (свыше 1 кОм) с точностью импульсного метода.
Локализация замыканий с высоким сопротивлением в месте дефекта обычно затруднительна при использовании низковольтного импульсного метода измерений. Одним из способов локализации таких дефектов на силовых кабелях является импульсно-дуговой метод.
Сущность импульсно-дугового метода заключается в том, что с помощью ГВИ в месте повреждения кабеля создается кратковременная электрическая дуга, низкое сопротивление которой отражает зондирующий импульс рефлектометра.
Метод не требует предварительного прожига изоляции и особенно эффективен при работе на кабелях с полиэтиленовой оболочкой.
Методы колебательного разряда –
метод волны напряжения (Decay) и метод волны тока (Current)
- в комплексе с генератором высоковольтных импульсов (ГВИ) позволяет определять место высокоомных дефектов (свыше 0.5 МОм).
Локализация повреждений кабельной линии, вызванных заплывающим пробоем изоляции, обычно затруднительна при использовании низковольтного импульсного метода измерений. Одним из способов локализации таких дефектов на силовых кабелях является метод колебательного разряда.
Метод колебательного разряда (волновой) основан на измерении длительности полупериода колебательного процесса, возникающего при пробое заряженного кабеля.
Для создания колебательного процесса в кабеле используют два способа – создание волны напряжения или создание волны тока.
Для создания волны напряжения, ГВИ плавно поднимают напряжение в кабеле до состояния пробоя, но не выше значения, обусловленного нормами профилактических испытаний.
Для создания волны тока, ГВИ заряжают высоковольтный конденсатор и разряжают его в кабель через разрядник.
Дефект изоляции вызывает пробой в месте повреждения, возникает искра, имеющая небольшое переходное сопротивление, и в кабеле происходит колебательный разряд. Зная скорость распространения электромагнитной волны по линии и период колебательного процесса, можно рассчитать расстояние до заплывающего пробоя
Для достижения наибольшей точности выбирается время только первого полупериода колебаний.
Область применения РИ-407:
Импульсный рефлектометр РИ-407 применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:
- Медножильные кабели связи (ТПП, МКС и т.п.)
- Кабели сигнализации и управления (СБПЗАВпШп и т.п.)
- Силовые кабели (АСБ, ВВГ, СИП и т.п.)
- Воздушные кабельные линии
- Компьютерные сети (СКС и т.п.)
- Телевизионные и радиочастотные кабельные линии (РК-75 и т.п.)
- Для определения длины кабеля при его производстве, складировании и торговле
Особенности прибора РИ-407:
- Возможность применения самых современных методов диагностики и определения мест повреждения кабельных линий: импульсный метод, импульсно-дуговой метод, метод волны напряжения, метод волны тока
- Отображение рефлектограмм на цветном 10″ TFT-дисплее с разрешением 640х480 точек
- Возможность отображения всех каналов измерений во всех сочетаниях (6 графиков рефлектограмм)
- Энергонезависимая память – не менее 300 рефлектограмм с возможностью одновременного отображения до 6 из них для сравнения
- Режим поточечного вычитания рефлектограмм, позволяющий отображать только различия
- Максимальная дальность – 128 км
- Возможность зондирования импульсом повышенной амплитуды (U2 – не менее 45 В) для работы на кабелях с большим затуханием
- Измерение в реальном масштабе времени
- Двухкурсорная измерительная система
- Возможность детального рассмотрения любого участка рефлектограммы – функция многократной растяжки
- Подавление асинхронных помех
- Режим выявления непостоянных во времени неоднородностей – функция «Захват»
- Встроенная таблица коэффициентов укорочения на 200 значений, с возможностью ее пополнения
- Сохранение библиотеки рефлектограмм и коэффициентов укорочения на внешнем носителе USB Flash, а также запись в память прибора библиотек с персонального компьютера
- Брызгозащитное исполнение в герметичном корпусе с повышенной механической прочностью (класс защиты IP67)
Технические характеристики рефлектометра для силовых линий РИ-407:
Параметр | Значение | |
Режимы измерений |
импульсный (TDR) импульсно-дуговой(Arc-Reflection) волны напряжения(Decay) волны тока(Current method) |
|
Дисплей | цветной TFT 10” (640х480 пикселей) | |
Диапазон измерения расстояния (временной задержки) | от 0 до 128000 м (от 0 до 1280 мкс) | |
Поддиапазоны измерений |
0 – 62,5 м (0 – 0,625 мкс) 0 – 125 м (0 – 1,25 мкс) 0 – 250 м (0 – 2,5 мкс) 0 – 500 м (0 -5 мкс) 0 – 1000 м (0 – 10 мкс) 0 – 2000 м (0 – 20 мкс) |
0 – 4000 м (0 – 40 мкс) 0 – 8000 м (0 – 80 мкс) 0 – 16000 м (0 – 160 мкс 0 – 32000 м (0 – 320 мкс) 0 – 64000 м (0 – 640 мкс) 0 – 128000 м (0 – 1280 мкс) |
Погрешность измерения расстояния | от 0,01% до 0,2% от поддиапазона | |
Эффективная частота дискретизации | 800 МГц | |
Диапазон согласованных сопротивлений | от 25 Ом до 600 Ом | |
Длительность зондирующего импульса | от 10 нс до 100 мкс | |
Амплитуда зондирующего импульса (на согласованную нагрузку) |
U1 – не менее 10 В U2 – не менее 45 В |
|
Чувствительность приёмного тракта при превышении сигнала над уровнем шума в 2 раза на всех поддиапазонах | не хуже 1 мВ | |
Диапазон перекрываемого затухания | не менее 80 дБ | |
Диапазон установки коэффициента укорочения | от 1,.000 до 3,000, с шагом 0,001 | |
Диапазон регулировки временной задержки (импульсно-дуговой метод) | от 0 до 50 мс, с шагом 0,2 мс | |
Синхронизация (импульсно-дуговой метод) |
измерительный вход вход TRIG |
|
Синхронизация по амплитуде (волновой метод) | от -60 до +60 В, с шагом 2 В | |
Пределы допускаемой приведенной погрешности измерения расстояния (временной задержки) в нормальном диапазоне температур | от 15 °С до 25 °С ± 0.2 % от значения поддиапазона | |
Пределы допускаемой приведенной погрешности измерения расстояния (временной задержки) в рабочем диапазоне температур | от минус 20 до 15 °С и от 25 до 40 °С ± 0,4 % от значения поддиапазона | |
Пределы допускаемой относительной погрешности измерения коэффициента укорочения | от 1 до 3 ± 0,4 % | |
Подавление асинхронных помех – параметр осреднение | от 1 до 64 | |
Ёмкость энергонезависимой памяти |
не менее 300 рефлектограмм не менее 500 коэффициентов укорочения |
|
Интерфейс с ПК | через внешний накопитель USB-Flash | |
Волновое сопротивление измерительного входа TDR | 75 Ом (фиксированное) | |
Время установления рабочего режима | не более 15 сек. | |
Время непрерывной работы от аккумуляторной батареи АКК1 / АКК2 | не менее 6 часов / не менее 10 часов (зависит от состояния аккумулятора) | |
Время непрерывной работы через зарядное устройство | не ограничено | |
Максимальная электрическая мощность, потребляемая РИ-407 при заряде аккумулятора | не более 40 Вт | |
Габаритные размеры | 363х295х170 мм | |
Диапазон рабочих температур | от -20 °С до +40 °С | |
Масса прибора с аккумуляторной батареей АКК1 / АКК2 | не более 3,5 кг / не более 5,2 кг | |
Средняя наработка на отказ To | не менее 6000 часов | |
Установленный срок службы Тсл | не менее 5 лет |
Параметры зондирующего импульса положительной полярности:
Параметры зондирующего импульса | Импульс | ||||||||||||
10 нс | 20 нс | 50 нс | 100 нс | 200 нс | 500 нс | 1 мкс | 2 мкс | 5 мкс | 10 мкс | 20 мкс | 50 мкс | 100 мкс | |
τи, мкс | ≤ 0,01 | ≤ 0,02 | ≤ 0,05 | 0,1 ± 0,01 | 0,2 ± 0,02 | 500 нс | 1 мкс | 2 мкс | 5 мкс | 10 мкс | 20 мкс | 50 мкс | 100 мкс |
Tн, нс, не более | 10 | 10 | 15 | 15 | 20 | 20 | 25 | 30 | 30 | 30 | 30 | 30 | 30 |
U1, B, не менее | 9,0 | 9,0 | 9,0 | 9,0 | 9,0 | 9,0 | 9,0 | 9,0 | 9,0 | 9,0 | 9,0 | 9,0 | 9,0 |
U2, B, не менее | * | 43,0 | 43,0 | 43,0 | 43,0 | 43,0 | 43,0 | 43,0 | 43,0 | 43,0 | 43,0 | 43,0 | * |
* Примечание: параметры зондирующего импульса в режиме U2 для длительностей 10 нс и 100 мкс – не нормируются.
Комплект поставки РИ-407+ADG-200
№ | Наименование | Количество |
1. | Рефлектометр импульсный РИ-407 | 1 |
2. | Сетевой адаптер соответствующий встроенному аккумулятору (имеет сертификат соответствия) | 1 |
3. | Кабель соединительный для подключения к кабельной линии (НВ-А100 или аналогичный) | 1 |
4. | Кабель соединительный для подключения к специальному присоединительному устройству (НВ-В100 или аналогичный) | 2 |
5. | Руководство по эксплуатации РЭ 4221-009-23133821-15 | 1 |
6. | Компакт-диск с программным обеспечением | 1 |
7. | Сумка для аксессуаров | 1 |
8. | Генератор дуговых разрядов ADG-200 | 1 |
