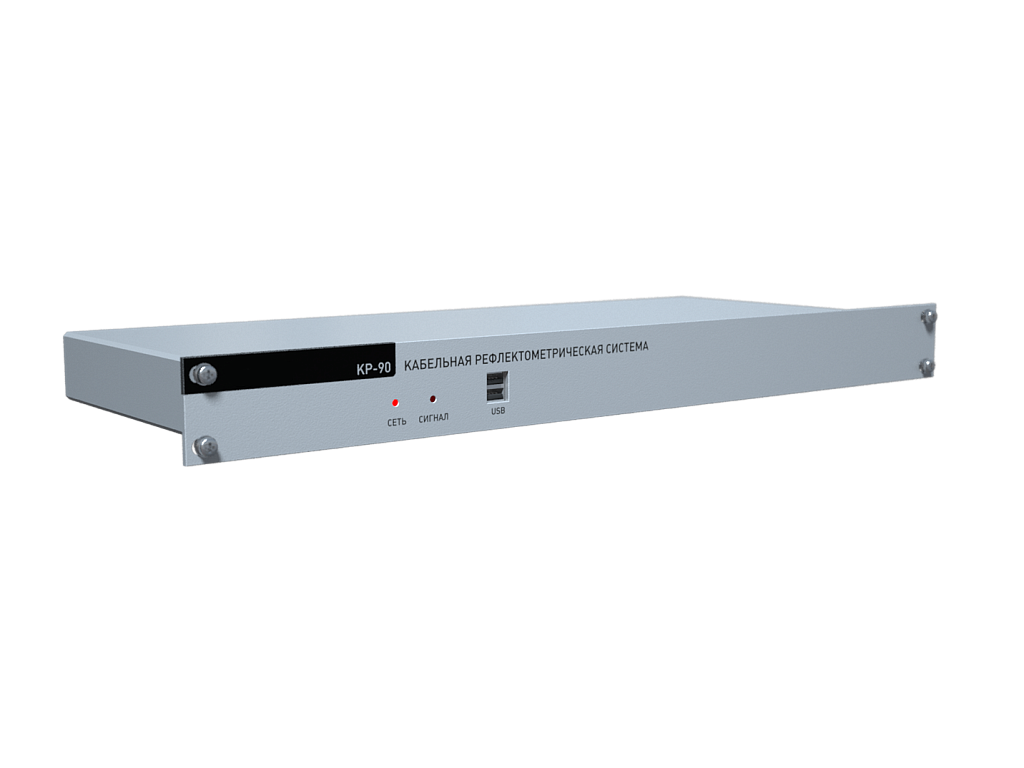

КР-90 — Кабельная рефлектометрическая система
Назначение
- Определение расстояния до неоднородностей волнового сопротивления в кабельных линиях и характера повреждения.
- Измерение длины кабельной линии при известном коэффициенте укорочения.
- Измерение коэффициента укорочения кабельной линии при известной длине.
- Измерение расстояния до горящей дуги в режиме импульсно-дугового метода (ARC).
- Измерение расстояния до места пробоя методом колебательного разряда по напряжению (DECAY).
- Измерение расстояния до повреждения методом колебательного разряда по току (ICE).
Особенности
- Полностью компьютерное управление.
- Возможность работать в четырех основных режимах: импульсная рефлетометрия, импульсно-дуговой метод, метод колебательного разряда по току и метод колебательного разряда по напряжению.
- Для проведения работ каждым из указанных методов предусмотрены обеспеченные предохранителями отдельные входы. Поэтому не требуется дополнительно производить коммутацию при переходе от одного метода к другому.
- Конструкция прибора имеет три разъема для работы методом импульсной рефлектометрии, что позволяет удобно проводить сравнительный анализ 3-фазной кабельной линии.
- Возможность сохранения рефлектограмм или отдельных их фрагментов с комментариями оператора. Данная функция позволяет производить оценку деградации кабельных линий с течением времени.
- Простота настройки прибора и проведения измерений, которая достигается благодаря программному обеспечению, удобному для пользователя.
- Легкость обновления программного обеспечения.
- Размер диагонали дисплея по выбору заказчика.
- Рефлектометр применяется для комплектации электролабораторий.
| Наименование характеристики | Значение |
| Максимальная частота дискретизации | 1 ГГц |
| Максимальная длина измеряемой кабельной линии при коэффициенте укорочения 1,5 | 250 км |
| Коэффициент укорочения | произвольный (от 1 до бесконечности - задается пользователем) |
| Максимальное количество подключаемых фаз | 3 |
| Амплитуда зондирующего импульса | 30, 60, 90 В |
| Длительность зондирующего импульса | от 10 нс до 10 мкс |
| Разрешающая способность измерения расстояния при коэффициенте укорочения 1,5 | 0,1 м |
| Одновременная работа с сохраненными рефлектограммами | 10 шт. |
| Диапазон согласующего сопротивления | от 10 до 620 Ом |
| Возможность установки до 10 маркеров не считая маркера нулевой отметки | ✓ |
| Изменение параметров не останавливая процесс измерения | ✓ |
| Наименование | Количество |
| Рефлектометр | 1 шт. |
| Комплект кабелей | 1 шт. |
