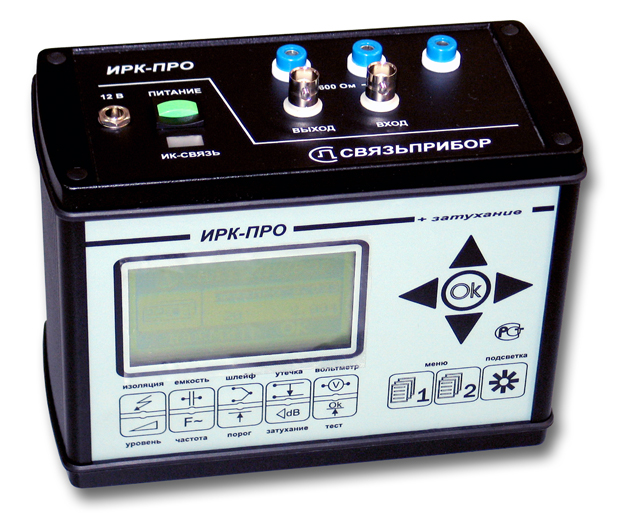

ИРК-ПРО 20 - измеритель неоднородности линий
Кабельный прибор ИРК-ПРО 20 предназначен для:
- Измерения сопротивления изоляции, шлейфа, омической асимметрии, электрической емкости всех типов кабелей связи.
- Определения расстояния до участка с пониженным сопротивлением изоляции кабеля, определения места обрыва или перепутывания жил кабеля.
- Функция допускового контроля со звуковым сигналом по изоляции и емкости кабеля.
- Функция вольтметра для контроля напряжения в линии и генератор для поиска пар на дальнем конце.
- Два уровня испытательного напряжения: 400 В для открытия любых дефектов и пониженное 180 В для работы с импортным оборудованием.
- Вывод результатов в цифровом и графическом виде. На карте кабеля показывается место неисправности и обозначены муфты.
- Память характеристик 50 рабочих кабелей, 35 000 пар плановых измерений.
Встроенный измеритель переходного затухания Дельта-ПРО 2.0 предназначен для определения работоспособности абонентских и соединительных линий связи на участках местной сети или станциях ГТС, путем измерения переходного затухания между парами жил в многожильных кабелях связи, а так же для сдачи-приемки кабеля. Прибор включен в государственный реестр.
Технические данные измерительного моста ИРК-ПРО:
Параметр | Значение |
Диапазон измерения сопротивления изоляции | 1 кОм - 50 000 МОм |
Диапазон электрической емкости | 0,1 - 2000 нФ |
Диапазон измерения сопротивления шлейфа | 0 - 10 кОм |
Испытательное напряжение | 400 В, 180 В |
Диапазон измерения напряжения | 0 - 300 В |
Диапазон Rп в месте повреждения изоляции | 0 - 20 Мом |
Максимальная погрешность определения расстояния до места повреждения изоляции |
для Rп = 0 - 3 МОм 0,1%+1м |
Максимальная погрешность измерения сопротивления шлейфа в диапазоне |
0 ÷ 3000 Ом ±0,1% + 0,1 Ом 3 кОм ÷ 10 кОм ±0,1 кОм |
Максимальная погрешность измерения омической асимметрии | ±0,1% + 0,1 Ом |
Максимальная погрешность измерения сопротивления изоляции | ±2% + 1 кОм |
Максимальная погрешность измерения емкости | ±2% + 0,1нФ |
Питание прибора от встроенного аккумулятора | 4 АА NiMh |
Потребляемая мощность не более | 3 Вт |
Габариты | 130х170х85 мм |
Вес | 1,3 кг |
Контроль по переходному затуханию:
Параметр | Значение |
Частоты измерительных сигналов | 800 Гц; 1020 Гц; 1200 Гц |
Максимальная погрешность установки частоты | 1% |
Диапазон измерения затухания | 0 до -90 дБ |
Максимальная погрешность измерения затухания |
±(1%+0,2дБ) в диапазоне от 0 до -80 дБ ±(2%+0,3дБ) в диапазоне от -80 до -90 дБ |
Уровень выходного сигнала | -3 дБм; 0 дБм; +3 дБм |
Максимальная погрешность установки уровня | ±0,5 дБм |
Входное и выходное сопротивление | 600±30 Ом |
