Штанга- манипулятор

Выпускается в трёх размерах, на выбор пользователя

Штанга-манипулятор предназначена для присоединения зажимов измерительных кабелей приборов производства "СКБ ЭП" к вводам высоковольтного оборудования от 35 до 220 кВ высотой до 5 м с земли, без применения лестниц и подъемников, с целью измерения технических характеристик. Штанга-манипулятор выпускается  в трёх размерах, на выбор пользователя, и в зависимости от электроустановки, на которой будут проводиться работы:

Новая разработка является универсальным дополнительным оборудованием, которое рекомендовано к комплектации ко всем группам приборов компании "СКБ ЭП".

Работа с приборами контроля высоковольтных выключателей

В случае доукомплектации приборов контроля высоковольтных выключателей ПКВ/М6Н, ПКВ/М7, ПКВ/У3.1 и ПКВ/У3.0 штанга-манипулятор будет необходима для удобного присоединения кабелей полюсов приборов с земли/с крышки бака к вводам выключателей без применения лестниц и подъемников, для последующего снятия характеристик времени, хода и скорости.

Работа с микроомметрами и микромилликилоомметром

Штанга-манипулятор рекомендована к совместной эксплуатации с микроомметрами и милликилоомметром компании МИКО-1, МИКО-21 и МИКО-2.3 для присоединения измерительных кабелей приборов с земли/с крышки бака к вводам высоковольтных выключателей, а также к элементам конструкции высоковольтных разъединителей и заземлителей без применения лестниц и подъемников для измерения переходного электрического сопротивления.

Работа с миллиомметрами производства компании "СКБ ЭП"

Если специалисты используют в работе или только планируют приобретение миллиомметров МИКО-7, МИКО-8М (МИКО-8) или МИКО-9А, то штанга-манипулятор будет незаменим помощником для присоединения измерительных кабелей приборов с крышки бака силового трансформатора до 220 кВ к обмоткам высокого напряжения без применения лестниц и подъемников для измерения активного электрического сопротивления, а также проведения размагничивания.

Работа с приборами контроля устройств РПН силовых трансформаторов

При работе со специализированными приборами для контроля устройств РПН силовых трансформаторов ПКР-2 и ПКР-2М специалисты смогут воспользоваться штангой для присоединения измерительных кабелей с крышки бака силового трансформатора до 220 кВ без применения лестниц и подъемников для снятия осциллограмм и круговых диаграмм работы контактора.

Требования и рекомендации для соблюдения техники безопасности

  К работе с изделием допускается электротехнический персонал, аттестованный не ниже чем на III группу по электробезопасности, имеющий не ниже среднего профессионального образования в области электротехники.

• Использовать штангу-манипулятор разрешатся только на отключенном от высокого напряжения электрооборудовании.
• При работе с изделием необходимо быть внимательным при приближении элементов изделия к частям высоковольтного оборудования, находящихся под высоким напряжением. Необходимо соблюдать допустимые расстояния согласно "Правилам по охране труда при эксплуатации электроустановок".

Погодные условия эксплуатации

Изделие без упаковки и в рабочем состоянии следует хранить и эксплуатировать при температуре от -15 до +40 °С при относительной влажности до 95 % при отсутствии в воздухе примесей, вызывающих коррозию. Запрещается работать с изделием в условиях повышенной влажности или при дожде.

Простота, доступность и удобство работы с изделием

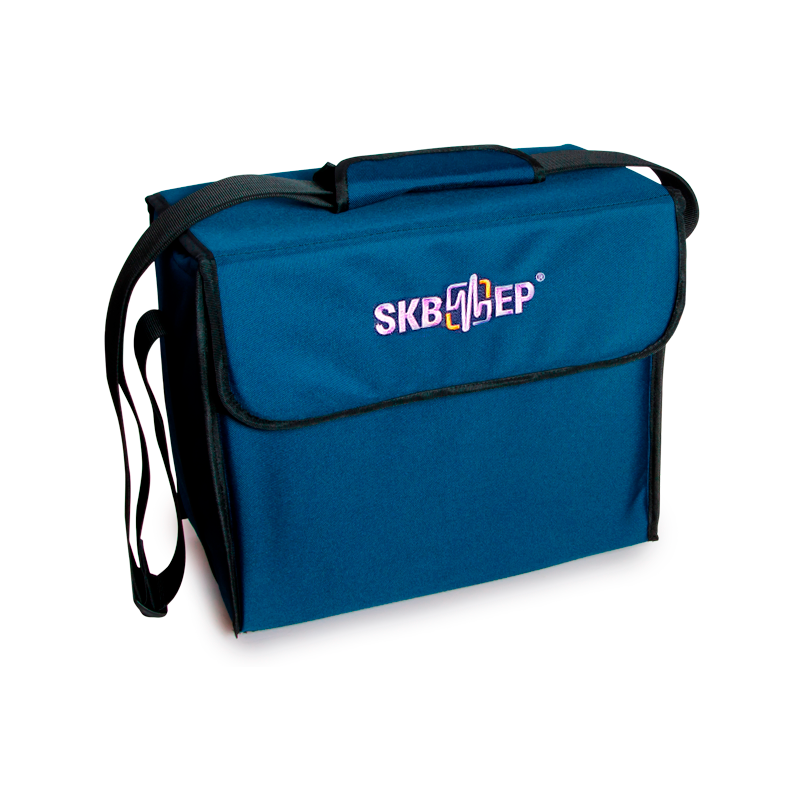

Работа со штангой-манипулятором не вызывает особых трудностей, главное соблюдать требования безопасности и работать согласно руководству по эксплуатации, которое поставляется с изделием. Транспортировка штанги максимально удобна – она поставляется в специальном чехле, а также комплектуется сумкой для составных элементов.

Техническое и сервисное обслуживание

Штанга-манипулятор достаточно проста в эксплуатации, для нее нет особых требований по техническому обслуживанию, необходим лишь периодический осмотр на предмет повреждения её элементов:

• Поврежденная изолирующая штанга (сколы, трещины) подлежит замене.
• Остальные элементы (в зависимости от повреждений) могут быть отремонтированы на месте.
