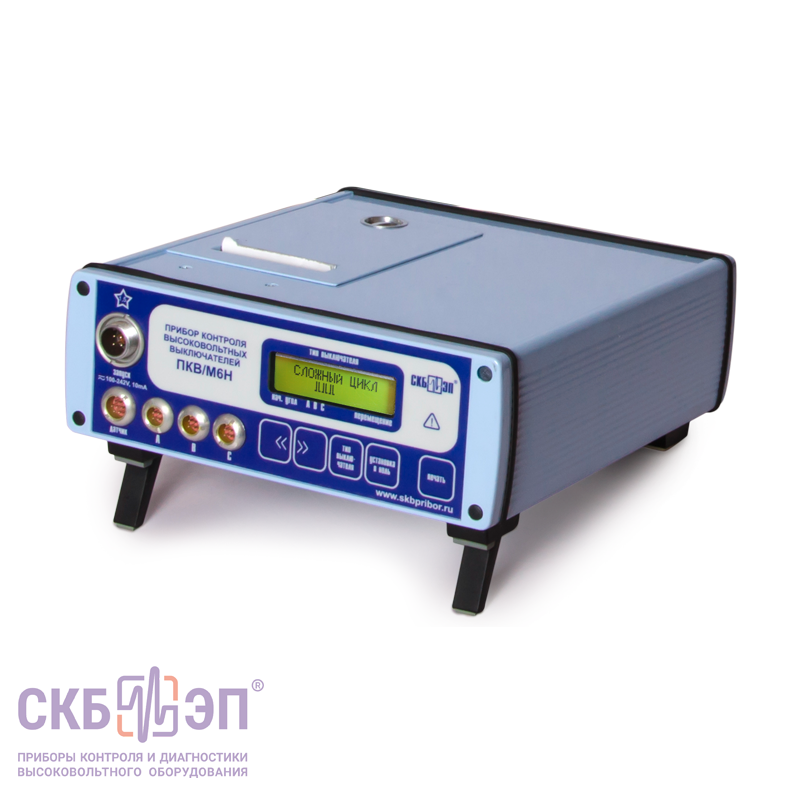

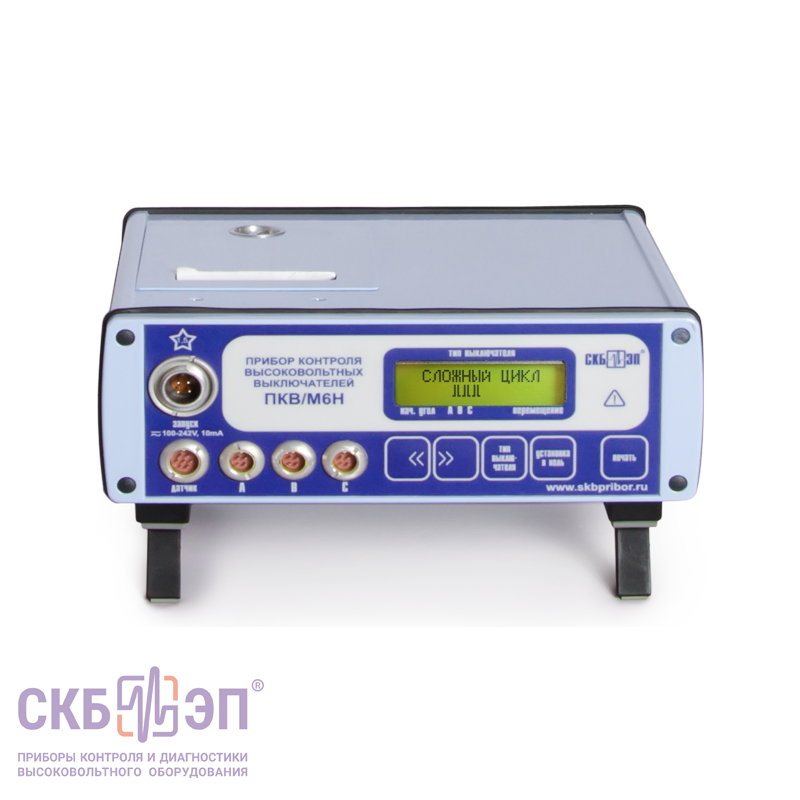

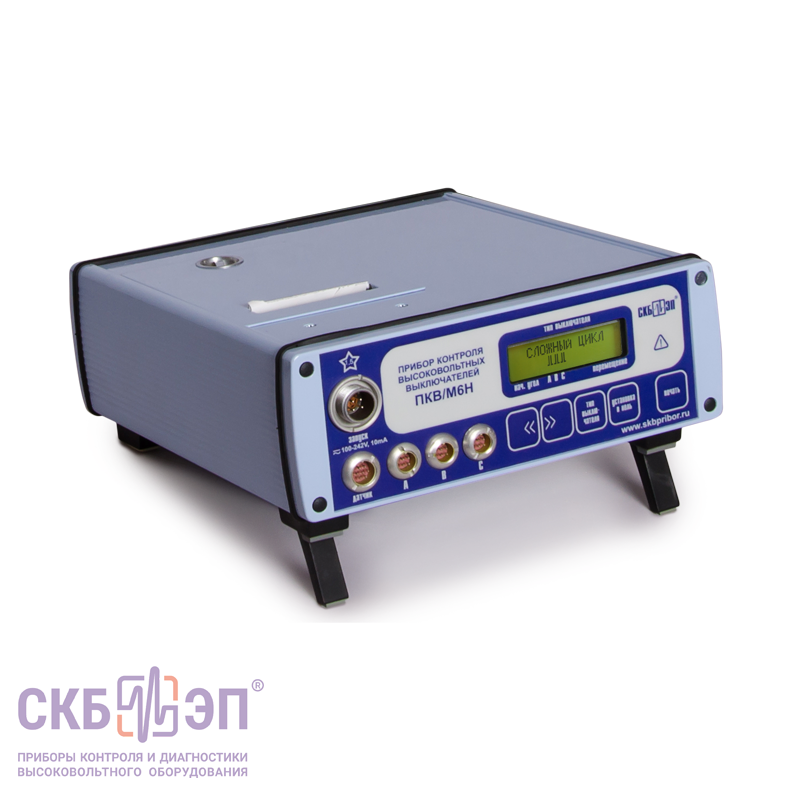

ПКВ/М6Н - прибор контроля высоковольтных выключателей (стандартная комплектация)

Под заказ
Производитель: СКБ ЭП
Гарантия: 36 мес. Гарантия на ПКВ/М6Н на территории РК распространяется только при покупке на заводе-изготовителе или у официального дилера на территории РК.
Реестр РК: до 26.05.2021г.
Межповерочный интервал: 36 мес.
Цена по запросу

Описание прибора контроля высоковольтных выключателей ПКВ/М6Н:

Проверка технического состояния масляных, вакуумных и элегазовых выключателей до 3 разрывов

Проверка технического состояния выключателей советского, российского и зарубежного производства:

  • Контроль параметров скорости и хода масляных, вакуумных и элегазовых выключателей, имеющих 3 полюса;
  • Контроль временных характеристик высоковольтных выключателей, отделителей и короткозамыкателей;

Достаточные диапазоны измерений интервалов времени, скорости и хода, перекрывающие потребности контроля существующих выключателей

Большие диапазоны измерения по времени (до 5,2 с.). скорости (до 20 м/с) и ходу (до 900 мм.), перекрывающие потребности контроля многих высоковольтных выключателей. Существует множество нюансов при проведении измерений, при этом если временные характеристики зарегистрировать достаточно просто для любого вида высоковольтного выключателя, то для получения характеристик хода и скорости требуются специальные датчики линейного или углового перемещения. Поэтому, если в рекламе прибора указывается его возможность контролировать, например, вакуумные или масляные выключатели, а в комплекте прибора отсутствуют датчики, то значит, речь идет только о контроле временных характеристик. Совместно с прибором ПКВ/М6Н изготавливаются и поставляются высокоточные датчики для измерения скоростных характеристик и параметров хода всех типов выключателей.

Встроенный термопринтер существенно упрощает обращение с прибором и повышает оперативность контроля

При проведении монтажных и наладочных работ желательно тратить минимум затрат времени не только на настройку прибора, но и на составление протоколов испытаний. ПКВ/М6Н позволяет получить готовый протокол по окончании измерения, который распечатывается встроенным термопринтером. Результаты измерений содержат таблицу измеренных и рассчитанных параметров, а также три графика процессов: скорость от хода, скорость от времени и ход от времени.

Автоматические расчеты технических характеристик высоковольтных выключателей

Протокол измерений содержит таблицу основных измеренных и рассчитанных параметров:

  • Параметры хода (полный ход, ход до замыкания контактов полюса, вжим, разность срабатывания по ходу, дребезг по ходу, перелет, отскок);
  • Параметры времени (полное время включения выключателя, собственное время включения выключателя и время включения полюса);
  • Параметры скорости (скорость при включении, разновременность срабатывания контактов по времени и дребезг по времени).

Помимо числовых данных прибор выдает информацию в графическом виде, что позволяет обнаружить зарождающиеся дефекты

Прибор позволяет строить графики зависимости скорости от хода, скорости от времени и хода от времени. Изображение этих графиков определяется состоянием всех звеньев кинематической цепи механизма, управляющего замыканием-размыканием контактов выключателей. Возникновение неисправности хотя бы в одном из звеньев (увеличение люфта, ослабление пружины, повышенное трение и др.) изменяет типовой вид графика исправного высоковольтного выключателя, что позволяет безразборным методом выявить его неисправность.

Проверка высоковольтных выключателей в простых и сложных циклах

Прибор ПКВ/М6Н автоматически распознает вид сложного цикла и измеряет характеристики как цикла в целом, так и составляющих его простых операций. Существует два способа задания простых операций и сложных циклов: с пульта подстанции (от диспетчерского пункта) и с помощью дополнительной приставки к прибору - пульта управления выключателем. По заказу прибор ПКВ/М6Н может дополнительно комплектоваться:

  • Пультом управления выключателем ПУВ-10, который предназначен для проведения испытаний и проверок высоковольтных выключателей с приводами постоянного и переменного тока. Рабочий ток 10А.
  • Прибором ПУВ-регулятор, который необходим для проведения испытаний выключателей при пониженном напряжении в сложных циклах и простых операциях с определением величины минимального напряжения срабатывания и с определением времени включения/отключения полюса коммутационных аппаратов. Рабочий ток 35А.

Согласно РД 34.45-51.300-97 "Объемы и нормы испытаний электрооборудования" проверка минимального напряжения (давления) срабатывания выключателей является обязательной, и для каждого типа высоковольтного выключателя определены свои показатели напряжения при срабатывании:

Диапазон
ПУВ-регулятора
Положения РД 34.45-51.300-97
9.10. П, С. 9.10. П, С. 12.4. П, С. 13.3. П, С.
Масляные и электромагнитные выключатели Выключатели
нагрузки
Элегазовые выключатели Вакуумные выключатели
0,2 ÷ 0,95 Uном 0,65 ÷ 0,85 Uном 0,65 ÷ 0,85 Uном 0,65 ÷ 0,7 Uном 0,7 ÷ 0,85 Uном

Специальный режим "линейка/угломер" облегчающий регулировку выключателя

Нередко требуется проверить выключатели, проводя их включение не от привода, а, например, при помощи домкрата. Для этого в приборе ПКВ/М6Н предусмотрен режим "Линейка/Угломер". Прибор в реальном времени показывает значение хода выключателя (либо угол поворота вала) и состояние контактов (замкнуто/разомкнуто).

Мобилен и прост в эксплуатации

Нередко для монтажа и наладки персоналу организаций приходится выезжать с оборудованием в дальние командировки. Здесь вполне обосновано требование к мобильности и массогабаритным показателям прибора. Вес самого прибора всего 2,8 кг., а с комплектом кабелей и крепежных приспособлений не более 7 кг.,к тому же ПКВ/М6Н достаточно прост в работе.


Технические характеристики прибора контроля высоковольтных выключателей ПКВ/М6Н (стандартная комплектация):

Параметр Значение
Количество каналов контроля контактов выключателя, шт. 3
Диапазон измерения и регистрации временных интервалов, с 0,002 ÷ 5,2
Диапазон измерения линейных перемещений датчиком ДП12, мм
1 ÷ 900
Дискретность измерения линейных перемещений датчиком ДП12, мм
0,5
Предел допускаемой основной абсолютной погрешности измерения линейных перемещений датчиком ДП12, мм
±1
Диапазон измерения угловых перемещений датчиком ДП21, град.
0,09 ÷ 360
Дискретность измерения угловых перемещений датчиком ДП21, град.
0,09
Предел допускаемой основной абсолютной погрешности измерения угловых перемещений датчиком ДП21, мм;}
±[0,2 + 0,001*a], где a - измеряемое перемещение
Диапазон измерения скорости движения, м/с
0,002 ÷ 20
Пределы основной относительной погрешности измерений скорости датчиком ДП12 в диапазоне 0,02 ÷ 10 м/с, %
±4
Предел допускаемой основной абсолютной погрешности измерения интервалов времени, мс ±[0,1 + 0,0001*Тх], где Тх - измеряемый интервал времени
Потребляемая мощность не превышает, Вт 20
Степень защиты прибора в рабочем положении IP20
Температурный диапазон эксплуатации,ºС -20 ÷ +45
Масса измерительного блока не более, кг 3
Габаритные размеры, мм 213х232х89
Межкалибровочный период, год 3
Межповерочный период, год 3

Комплект поставки ПКВ/М6Н

Наименование, Индекс Применение Фото Количество

Измерительный блок ПКВ/М6Н
СКБ015.00.00.000

Прибор и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр, инструкция по проведению измерений на различных типах выключателей.
1

Датчик линейного перемещения ДП12
СКБ012.04.000

Для измерения линейного перемещения подвижной части высоковольтного выключателя (в комплекте паспорт и сертификат о калибровке). Диапазон 0 ÷ 900 мм. Разрешение 0,5 мм. Используется совместно с измерительным стержнем.
1

Стержень измерительный с футляром
СКБ010.15.00.000-02

Стержень измерительный в футляре. Используется совместно с датчиком линейного перемещения ДП12 (длина 700 мм. // по заказу 550 мм. и 1000 мм.).
1

Датчик углового перемещения ДП21
СКБ009.00.00.000

Для измерения угла поворота вала высоковольтного выключателя (в комплекте паспорт и сертификат о калибровке). Диапазон измерений 0 ÷ 360°. Разрешение 0,09°.
1

Кабель датчика
СКБ015.10.00.000-01

Для подключения датчика линейного (ДП12) или углового перемещения (ДП21) к прибору. Изоляция кабеля силикон (длина 7 м. По заказу 12 м.).
1

Кабели полюсов. Полюс А, В, С
СКБ015.11.00.000/-01/-02

Для подключения к полюсу высоковольтного выключателя. Оканчиваются наконечниками типа "крокодил". Изоляция - силикон. Зев Ø 30 мм. (длина 11 м.).
3

Наконечники под винт М5
СКБ021.26.00.003

Для подключения к приводу высоковольтного выключателя, если неудобно подключаться "крокодилами" к винтам колодки привода.
4

Кабель сетевой
СКБ018.09.00.000

Для подключения прибора к сети питания. Температурный диапазон -25°С ÷ +45°С. Резиновая изоляция (длина 2 м.).
1

Кабель дистанционного пуска
СКБ015.13.00.000

Для дистанционного запуска прибора на измерения. Подключается к приводам электромагнита высоковольтного выключателя. Резиновая изоляция (длина 5 м.).
1

Комплект крепежных приспособлений для выключателей российского производства

Для крепления датчиков ДП12 и ДП21 к различным типам высоковольтных выключателей российского производства (зажимы, площадки, переходники и пр.).    1

Бумага для касс

Термолента (длина 57/40 м.).
1

Предохранители ВП2Б-1В-2А

Для защиты источника питания.
2

Сумка
СКБ126.06.02.000

Для крепежных изделий.
1

Сумка
СКБ126.06.00.000

Для прибора и комплектующих.
1


Дополнительная комплектация (по заказу)

Наименование, индекс Применение Фотография

Стержень измерительный с футляром СКБ012.03.00.000/-01

Стержень измерительный в футляре. Используется совместно с датчиком линейного перемещения ДП12. По заказу длина 550 мм. и 1000 мм. В стандартной комплектации длина 700 мм.



Кабель датчика СКБ015.10.00.000-02

Для подключения датчика линейного (ДП12) или углового перемещения (ДП21) к прибору. Изоляция кабеля силикон. По заказу длина 12м., в стандартной комплектации длина 7м.



Клеммник для ВК-10 СКБ 010.26.00.000

Обеспечивает удобство подключения прибора (прибора и пульта управления приводом ПУВ (см. ниже)) к выключателю типа ВК-10. Клемник оканчивается контактными гнездами для подключения к клеммам разъема управления.


Клеммник СКБ010.27.00.000

Обеспечивает удобство совместного применения и подключения ПКВ/М6Н и пульта управления приводом ПУВ (см. ниже) к любому типу выключателя. Клеммник оканчивается зажимами типа "крокодил" для подключения к электромагнитам.



Насадка №12 СКБ009.11.00.000

Для установки датчика угловых перемещений ДП21 на высоковольтные выключатели типа ВТ, ВТД, и подобные.


Скоба №20 СКБ010.17.00.000

Устанавливается вместо кожуха внизу привода для крепления датчика линейных перемещений ДП12 на высоковольтные выключатели типа ВГУ и подобные.


Кронштейн №22 СКБ010.14.00.000

Устанавливается на ось главного подвижного контакта высоковольтных выключателей типа ВЭ, ВЭС. На этот кронштейн затем крепится датчик линейных перемещений ДП21.

Переходник к кабелю питания
СКБ010.25.00.000/-01/-02

Переходник с выпрямителем до 32А (модификация 2). Подсоединение к сети через евровилку. Температурный диапазон -25ºС ÷ +40ºС.

В случае приобретения прибора с одним из пультом управления группы ПУВ данный переходник необходим для управления приводом постоянного тока высоковольтного выключателя при местном пуске. По заказу длина 2м, 5м, 10м.


Штанга-манипулятор СКБ110.41.00.000 СКБ110.41.00.000-01 СКБ110.41.00.000-02

Штанга-манипулятор предназначена для присоединения кабелей полюсов с земли/с крышки бака к вводам высоковольтных выключателей, без применения лестниц и подъемников.
Комплектуется зажимом с токовым и потенциальным контактами соединенными измерительной площадкой. К площадке с земли/ с крышки бака присоединяются измерительные кабели.

  • Штанга-манипулятор для оборудования до 35кВ (Длина 2,2 м);
  • Штанга-манипулятор для оборудования до 110кВ (Длина 3,7 м);
  • Штанга-манипулятор для оборудования до 220кВ (Длина 5,1 м).




Рекомендованное оборудование к совместному применению

Наименование, Индекс Применение Фотография
Пульт управления приводом выключателя ПУВ-10 СКБ016.00.00.000

Предназначен для проведения испытаний и проверок высоковольтных выключателей в простых и сложных циклах с приводами постоянного и переменного тока. Рабочий ток 10А.

ПУВ-регулятор СКБ027.00.00.000

Предназначен для проведения испытаний выключателей при пониженном напряжении в сложных циклах и простых операциях с определением величины минимального напряжения срабатывания и с определением времени включения/отключения полюса коммутационных аппаратов. Рабочий ток 35А.
