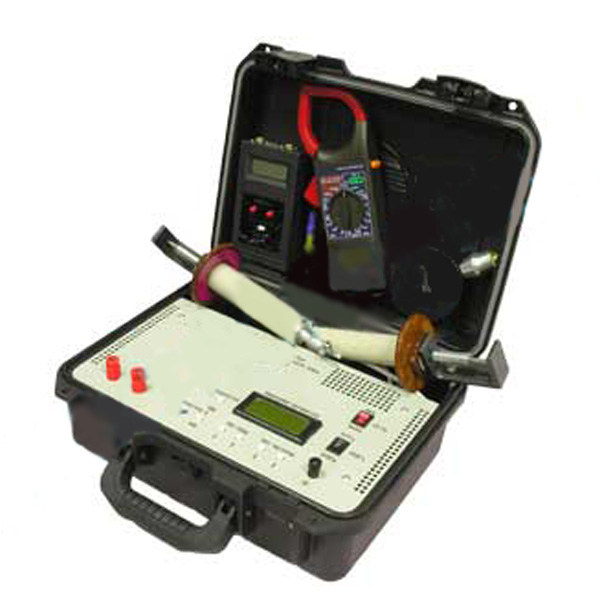

КДЗ-1 - комплекс измерительный для диагностики качества контуров заземления

Под заказ
Гарантия: 12 мес.
Цена по запросу

Назначение комплекса КДЗ-1:

Комплекс КДЗ-1 предназначен для работ, проводимых с целью диагностики качества контуров заземления различных объектов. Является переносным оборудованием, создающим ток и напряжение синусоидальной формы заданной частоты и измеряющим их действующие значения.

Комплекс КДЗ-1 позволяет:

  • определить без вскрытия грунта трассы прокладки и глубину залегания заземлителей;
  • определить трассы прокладки силовых и информационных кабелей внутри и вне зданий;
  • определить наличие и качество связей заземляемого оборудования с заземляющим устройством;
  • определить пути растекания тока короткого замыкания на землю;
  • определить распределение токов и напряжений по заземляющему устройству при коротких замыканиях на землю;
  • провести измерения значения сопротивления растеканию тока заземляющего устройства с учетом отходящих коммуникаций и без них;
  • провести измерения напряжения прикосновения и шага.

Комплекс КДЗ-1 функционально состоит из двух составных частей:

  • генератор синусоидального тока ГСТ 200/400 М;
  • измеритель напряженности магнитного поля и напряжения ИМПН 50/200/400.
  • Генератор предназначен для создания на объекте испытаний переменного тока заданной частоты и измерения действующего значения тока.

Измеритель предназначен для измерения действующего значения напряжения при частоте 57 Гц, 211 Гц, 419 Гц и определения наличия магнитного поля.

Комплекс КДЗ-1 работает в двух режимах:

  • режим 1 - режим измерения действующего значения напряжения и тока на объекте испытаний;
  • режим 2 - режим индикации магнитного поля на объекте испытаний.

Основные технические характеристики комплекса КДЗ-1:

Наименование параметра Значение
Частота генерируемого переменного напряжения и тока (при плавной регулировке ± 2 Гц), Гц 57 ± 1
211 ± 2
419 ± 4
Максимальное действующее значение генерируемого переменного напряжения в режиме холостого хода, В, не менее
  • диапазон 1 (А)
  • диапазон 2 (мА)


15
35
Диапазон измерения действующего значения генерируемого переменного тока в нагрузке
  • диапазон 1 (А) при нагрузке не более 1 Ом, А
  • диапазон 2 (мА) при нагрузке от 25 Ом до 80 Ом, мА


от 0,5 до 7
от 20 до 400
Предел допускаемого значения относительной погрешности измерения действующего значения генерируемого переменного тока в нагрузке при температуре окружающего воздуха плюс (22 ± 5) °С, %, не более 15
Диапазоны частоты измеряемого действующего значения переменного напряжения по уровню минус 3дБ, Гц
  • 1 диапазон (57 Гц)
  • 2 диапазон (211 Гц)
  • 3 диапазон (419 Гц)


57 ± 1
211 ± 2
419 ± 4
Диапазон измеряемого действующего значения переменного напряжения
  • 1 диапазон, мВ
  • 2 диапазон, В

от 20 до 1999
от 2,0 до 199,9
Предел допускаемого значения относительной погрешности измеряемого действующего значения переменного напряжения при температуре окружающего воздуха плюс (22 ± 5) °С, %, не более 15
Температурная нестабильность отношения измеренного действующего значения напряжения к измеренному действующему значению тока в рабочем диапазоне температур, %, не более 3
Действующее значение переменного тока срабатывания защиты при перегрузке, А
  • диапазон 1 (А)
  • диапазон 2 (мА)

7,3 ± 0,3
1,4 ± 0,3
Потребляемая мощность, В А, не более 150
Питание от сети напряжением 220 (±22) В, частотой 50Гц
Габаритные размеры, мм, не более
  • генератор синусоидального тока ГСТ 200/400 М, ГСТ.М.000.000.000
  • регистратор ИМПН.200.100.000
  • датчик напряженности магнитного поля ИПМН.200.200.000
  • ручка - держатель ИПМН.200.300.000
  • кабель соединительный ИМПН.200.400.000
  • кабель измерительный ИПМН.200.500.000

465х400х125
170х90х55
130х35
1000
1500
850
Масса, кг, не более 15

Условия эксплуатации комплекса КДЗ-1:

  • Температура окружающего воздуха от 0 до +35 °С
  • Относительная влажность воздуха 80%
  • Атмосферное давление от 630 до 795 мм рт. ст.

Комплект поставки КДЗ-1

Наименование Количество
1. Генератор синусоидального тока ГСТ 200/400М 1
2. Измеритель напряженности магнитного поля и напряжения ИМПН 50/200/400 1
3. Зажим контактный 2
4. Регистратор 1
5. Датчик напряженности магнитного поля 1
6. Ручка-держатель 1
7. Кабель соединительный 1
8. Кабель измерительный 1
9. Сумка 1
10. Руководство по эксплуатации 1
11. Методика поверки комплекса для диагностики качества контуров заземления КДЗ-1 1
12. Методические указания по контролю состояния заземляющих устройств электроустановок 1
13. Инструкция по обследованию ЗУ подстанции (ОРУ) 1
14. Сборник извлечений из нормативных документов РФ Заземляющие устройства 1
15. Копия Сертификата об утверждении типа средств измерений 1
