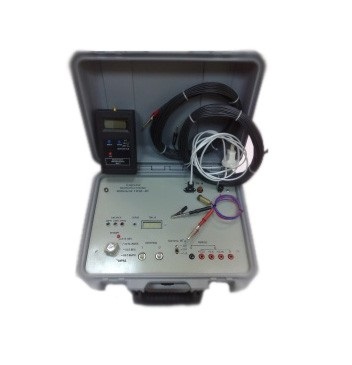

ИКП-1 - комплекс измерительный для измерения параметров импульсных электромагнитных помех
Назначение измерительного комплекса для определения уровня импульсных помех в цепях РЗиА и АСУ ТП – ИКП-1:
Комплекс ИКП-1 предназначен для измерения параметров импульсных электромагнитных помех с целью определения качества выполнения заземляющего устройства. Входящий в состав комплекса генератор высокочастотных импульсов предназначен для работы в качестве переносного источника импульсов напряжения с заданными амплитудно-временными параметрами, а импульсный вольтметр – для измерения максимальной величины напряжения в цепях заземления при воздействии апериодических импульсов.
В состав комплекта ИКП-1 входят:
- Генератор высокочастотных импульсов ГВЧИ
- Вольтметр импульсный ВИ
Генератор высокочастотных импульсов ГВЧИ предназначен для работы в качестве переносного источника импульсов напряжения с заданными амплитудно-временными параметрами.
Технические характеристики ГВЧИ :
| Параметр | Значение |
| Форма генерируемого импульса напряжения в режиме холостого хода | затухающие колебания |
| Частота генерируемого импульса напряжения в режиме холостого хода, МГц | 0,5±0,05; 1±0,1; 2±0,2 |
| Частота следования генерируемого импульса напряжения в режиме холостого хода, Гц | 10±2 |
|
Максимальная амплитуда генерируемого импульса напряжения в режиме холостого хода, В При питании от сети при частоте:
|
900 ± 200 |
Диапазоны измерения амплитуды генерируемого тока, А
|
от 0,5 до 10 от 0,5 до 8 от 0,5 до 5 |
| Предел допускаемого значения относительной погрешности измерения амплитуды импульсов тока, % | 15 |
Диапазоны измерения амплитуды импульсов напряжения, В
|
от 0,5 до 5 от 5 до 50 от 50 до 200 |
| Предел допускаемого значения относительной погрешности измерения амплитуды импульсов напряжения, % | 10 |
Вольтметр импульсный типа ВИ представляет собой пик-индикатор, предназначенный для измерения максимальной величины напряжения в цепях заземления при воздействии апериодических импульсов тока.
Технические характеристики ВИ :
| Параметр | Значение |
| Диапазоны измеряемых напряжений, В | 1 - 5, 5-50, 50-550 |
| Полярность измеряемых величин | положительная |
| Габаритные размеры, мм | 165х75х55 |
| Масса, кг | 0,6 |
| Напряжение питания, В | ±9 |
| Рабочие условия эксплуатации: температура окружающего воздуха -10°..... +35° С; относительная влажность воздуха до 80 % при температуре 25° С; атмосферное давление 630-780 мм.рт.ст. | |
