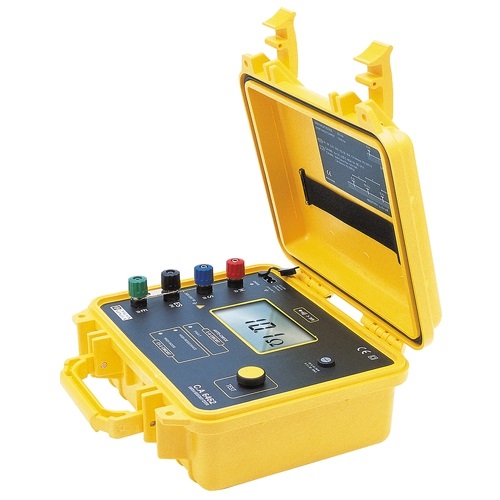

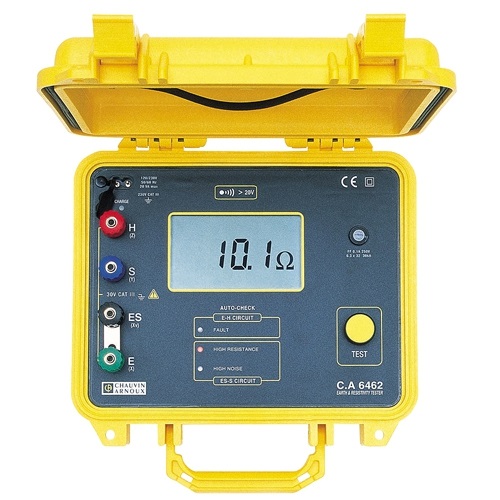

C.A 6462 - измеритель удельного сопротивления грунта и устройств заземления
Назначение прибора C.A 6462:
Измеритель сопротивления заземления С.А 6462 прост в использовании и предназначен для работы в полевых условиях, благодаря прочному водонепроницаемому корпусу. Где бы ни пришлось устанавливать или проверять устройство заземления, тестер заземления С.А 6462 поможет провести диагностику удобно, быстро, точно, надежно и безопасно.
В тестере заземления С.А 6462 применен стандартный метод измерения заземления с применением вспомогательных штырей заземления. Прибор С.А 6462 позволяет измерить сопротивление устройства заземления ("4-проводная схема измерений"), сопротивление грунта ("3-проводная схема измерений") и связь между электрически независимыми электродами заземления ("4-проводная схема измерений").
Для удобства подключения выходы прибора имеют цветную маркировку, а шунт позволяет легко и быстро переходить от 4-проводного измерения к 3-проводному. Кроме того, измеритель сопротивления заземления С.А 6462 снабжен аккумулятором и встроенным зарядным устройством. Результат измерения и единица измерения непосредственно отображаются на большом дисплее с подсветкой.
Прибор строго соответствует стандартам безопасности и способен работать в сложных условиях: при высоком напряжении помех, при больших блуждающих в земле токах, при высоком сопротивлении вспомогательных цепей и т. п.
Особенности прибора C.A 6462:
- 3 функции: измерение сопротивления устройств заземления, измерение удельного сопротивления грунта и связи между устройствами заземления (металосвязь);
- Автоматическая проверка правильности измерения сопротивления заземления: 3 светодиода показывают возможные неисправности;
- Прочный корпус с защитной крышкой для работы в тяжелых условиях;
- Большой ЖК-дисплей с подсветкой - высокая четкость и легкость считывания показаний;
- Автоматический выбор диапазона и тестового тока для наибольшей точности измерения сопротивления заземления;
- Быстрое переключение метода измерения сопротивления заземления и удельного сопротивления грунта с помощью шунта;
- NiMH аккумулятор и встроенное зарядное устройство;
- Удобство подключения измерительных проводов, благодаря одинаковой цветной маркировке проводов и входов прибора.
Технические характеристики прибора C.A 6462:
| Параметр | Значения |
| Диапазон измерения | 0 … 2000 Ом |
| Частота при измерении | 128 Гц |
| Пиковое напряжение на измеряемой цепи | 42 В |
| Детектирование напряжения | 20 … 250 В АС |
| Условия применения | -10 … 55 °С при отн. влажности 20 … 90 % |
| Время отклика | 4 … 8 сек в зависимости от условий измерения |
| Сопротивление цепей вспомогательных электродов |
max 50 кОм для цепи напряжения max 50 кОм для цепи тока |
| Питание | NiMH аккумуляторы (время работы: 6 ч при нагрузке 80 %) |
| Средняя наработка до разряда при непрерывной работе | 1800 измерений по 15 с |
| Электромагнитная совместимость | стандарты EN 61 000-3, EN 61 000-4 |
| Электробезопасность | устройство с двойной изоляцией, соответствует стандартам NF EN 61010 / IEC 61557 |
| Влагозащищенный корпус | IP53 |
Комплект поставки C.A 6462
| № | Наименование | Количество |
| 1. | Прибор (С.А 6462) | 1 |
| 2. | Сумка | 1 |
| 3. | Руководство пользователя на русском языке | 1 |
| 4. | Электрод Т-образный(штырь) | 2 |
| 5. | Провод 5м | 1 |
| 6. | Провод 10м | 1 |
| 7. | Провод 15м | 1 |
Дополнительная комплектация C.A 6462:
(Поставляется по отдельному заказу)
| Наименование | Количество |
| Провод в бобине, 33м | 1 |
| Провод в бобине, 50м | 1 |
| Провод в бобине, 100м | 1 |
| Провод в бобине, 166м | 1 |
| Электрод Т-образный | 1 |
