VOTANO 100 — Испытание, калибровка и оценка состояния трансформаторов напряжения

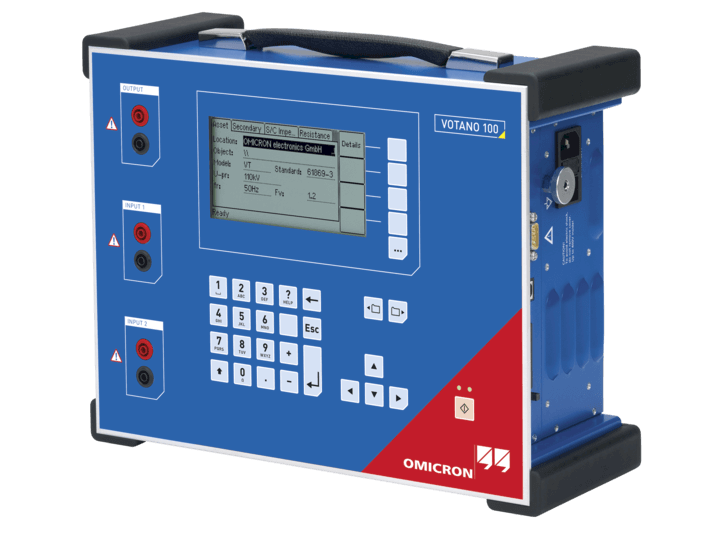

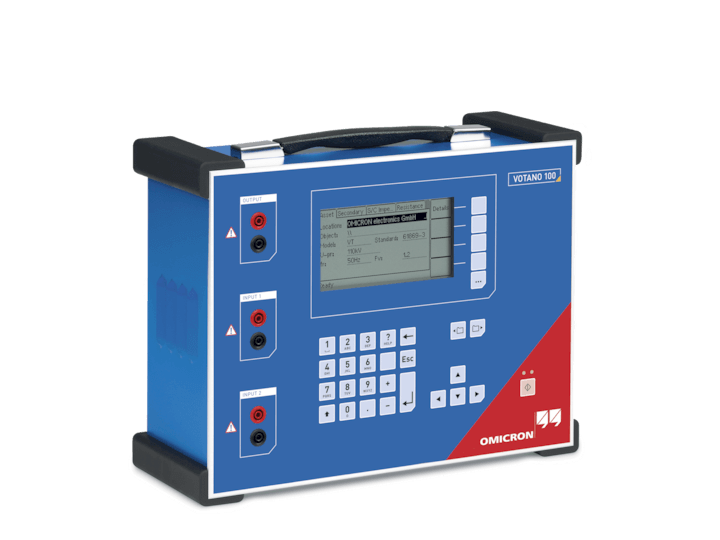

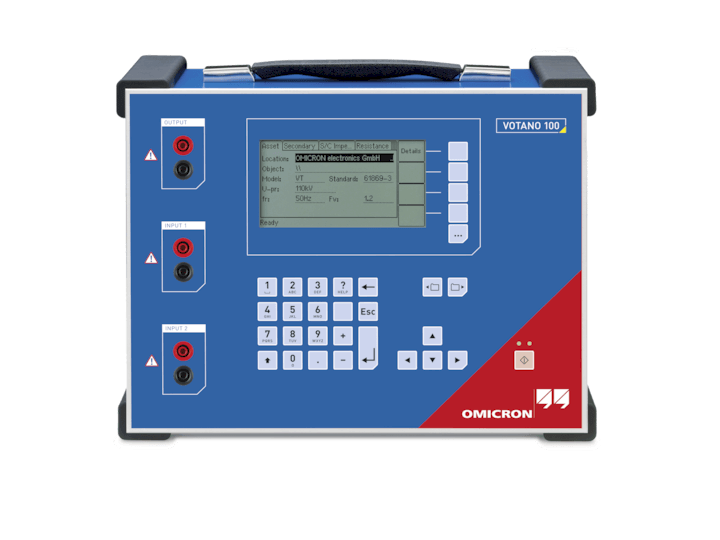

Компактное устройство VOTANO 100 весит всего 15 кг и по праву может считаться первым переносным устройством, обеспечивающим высокую точность измерений. Оно позволяет быстро протестировать защитные и измерительные трансформаторы напряжения (ТН). Результаты измерений автоматически оцениваются в соответствии со стандартами IEEE и МЭК.
В VOTANO 100 используется метод моделирования электрических цепей, уже доказавший свою надежность в приборах CT Analyzer от OMICRON. Благодаря облегченной конструкции устройство идеально подходит для проведения производственных испытаний и выполнения калибровочных работ в электрических сетях энергосистем. Производители ТН могут использовать
VOTANO 100 для калибровки в процессе производства и в испытательных лабораториях
VOTANO 100 поставляется с отдельным вольтодобавочным устройством VBO2. Этот 4-киловольтный усилитель обеспечивает подачу необходимого испытательного напряжения при измерении коэффициента трансформации. Усилитель VBO2 располагается вблизи испытуемого
трансформатора, в то время как VOTANO 100 работает в безопасной зоне за пределами области высокого напряжения.
Возможности:
-
Определение погрешностей коэффициента трансформации и фазового угла ТН при всех значениях коэффициента с учетом номинальной вторичной нагрузки нагруженного и ненагруженного ТН при разных значениях напряжения;
-
Измерение сопротивления вторичной обмотки ТН;
-
Измерение характеристики намагничивания ;
-
Измерение реактивного сопротивления утечки испытуемых ТН;
-
Автоматическая оценка результатов измерений в соответствии с классом точности, определяемым предварительно заданными стандартами;
-
Проверка класса ТН с не более чем 5 вторичными обмотками в течение одного цикла измерений (предусмотрена возможность использования короткозамкнутой обмотки или схемы соединения разомкнутый треугольник)
Технические характеристики
Индуктивные трансформаторы напряжения | ||
Измерение коэффициента трансформации | ||
Коэффициент трансформации | Уровень напряжения | Типовая точность |
1 ... 350 | 0,6 кВ ... 35 кВ | 0,05% |
0,07 % | ||
0,07 % | ||
Измерение фазового сдвига | ||
Коэффициент трансформации | Уровень напряжения | Типовая точность |
1 ... 350 | 0,6 кВ ... 35 кВ | 1 мин |
2 мин | ||
2 мин | ||
Измерение сопротивления обмотки | ||
Разрешение | Гарантированная точность | Типовая точность |
1 мОм | 0,1 % + 1 мОм | 0,05 % |
Емкостные связанные трансформаторы напряжения | ||
Измерение коэффициента трансформации | ||
Коэффициент трансформации | Уровень напряжения | Типовая точность |
300 ... 8000 | 0,07 % | |
Измерение фазового сдвига | ||
Коэффициент трансформации | Уровень напряжения | Типовая точность |
300 ... 8000 | 2 мин | |
Измерение сопротивления обмотки | ||
Разрешение | Гарантированная точность | Типовая точность |
1 мОм | 0,1%+1 мОм | 0,05 |
Электропитание | |
Входное напряжение | 100 Вперем. тока ... 240 Вперем. тока |
Допустимое входное напряжение | 85 Вперем. тока ... 264 Вперем. тока |
Частота | 50 Гц/60 Гц |
Допустимая частота | 45 Гц ... 65 Гц |
Входная мощность | 500 ВА |
Подключение | Стандартная розетка для переменного тока согласно стандарту МЭК 60320 |
Выход | |
Напряжение на выходе | 0 ... 120 Вперем. тока |
Сила тока на выходе | 0 ... 5 Aэфф. (15 Aпик) |
Выходная мощность | 0 ... 400 ВАэфф (1500 ВАпик) |
Габариты | |
Размер (Ш × В × Д) | 360 × 285 × 145 мм |
Вес | 7,8 кг (без принадлежностей) |
Условия окружающей среды | |
Диапазон рабочих температур | -10 °C ... +50 °C |
Диапазон температур хранения | -25 °C ... +70 °C |
Относительная влажность | 5 % ... 95 %, без конденсации |
Соответствие требованиям CE | |
Директива 2004/108/EC и директива по низковольтному электроо-борудованию 2006/95/EC | |
ЭМС |
EN 61326-1 класс A, IEC 61326-1 класс A, FCC подраздел B части 15, класс A |
Безопасность |
EN 61010-1 / EN 61010-2-30 МЭК 61010-1 / МЭК 61010-2-30 UL 61010-1 / UL 61010-2-30 |
Технические характеристики вольтодобавочного устройства VBO1
Габариты | |
Размер (Ш × В × Д) | 357 × 235 × 111 мм |
Вес | 6,8 кг (без принадлежностей) |
Условия окружающей среды | |
См. параметры VOTANO 100 | |
Соответствие требованиям CE | |
См. параметры VOTANO 100 |
