TTR 100 - измеритель коэффициента трансформации
Назначение измерителя TTR 100:

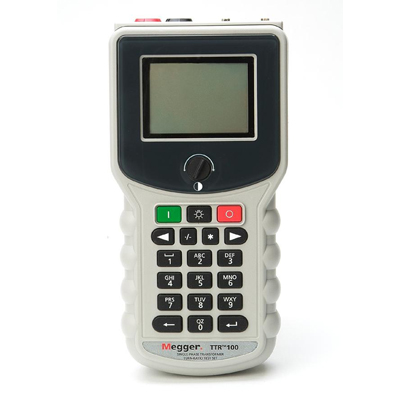

Последний измеритель коэффициента трансформации от Megger , TTR 100 - это прочный, легкий, портативный прибор с питанием от батарей. Этот прибор дополняет ряд уже существующих тестеров трансформаторов Megger и предлагает пользователю такие функции как измерение сопротивления обмотки или тестирование полярности. Эти функции, а также функция измерения угла сдвига фаз, могут быть отключены, если они не требуются. Для коэффициента трансформации 20000:1 TTR 100 предлагает самую высокую точность измерения в данной индустрии: 0,1%. Возможно использование специального программного обеспечения.
TTR 100 используется в производстве трансформаторов для проведения заключительных испытаний, таких как контроль качества. Использвание нового TTR 100 позволит повысить производительность таких испытаний, а также эффективно собирать и сохранять большие объемы данных, которые могут быть загружены в электронную таблицу или программу базы данных на ПК.
Особенности измерителя TTR 100:
- Тестирует: коэффициент трансформации до 20000:1, сдвиг фаз, тока возбуждения, группу соединений, сопротивление обмотки и полярность;
- Полностью автоматический, быстрый, простой в использовании, портативный, прочный, легкий;
- Питание от батарей;
- Режим экономии энергии и функция защитного отключения;
- Буквенно-цифровая клавиатура;
- Передача данных и печать через интерфейс RS-232;
- Сохранение 200 результатов тестирования и 100 настроек для тестирования трасформаторов;
- Применим и для проверки 3-х фазных трансформаторов.
Технические характеристики измерителя TTR 100:
| Параметр | Значения |
| Питание | 6 стандартных щелочных батарей типа АА (IEC LR-6) |
| Срок службы батарей | 12 часов в режиме тестирования |
| Напряжение возбуждения | 8 В среднеквадр. для тестирования распределительных и силовых трансформаторов, а также трансформаторов напряжения; 0,5, 1,5 или 8 В АС среднеквадр. для тестирования трансформаторов тока. Напряжение возбуждения включается автоматически, когда значение тока возбуждения превышает заданное значение |
| Частота измерений | 55 Гц (внутренняя частота, в пределах общепринятых для тестов 50 / 60 Гц) |
| Диапазон тока возбуждения | от 0 до 100 мА, с дискретностью 4 знака |
| Диапазон измерений коэффициента трансформации | от 0,8 до 20000 с дискретностью 5 знаков |
| Полярность трансформатора | прямая / обратная |
| Погрешность тока (среднеквадр.) | (2% от показаний + 1 знак) |
| Погрешность измерения коэффициента трансформации |
0,1% (от 0.8 до 2000) 0,15% (от 2001 до 4000) 0,25% (от 4001 до 10000) 0,5% (от 10001 до 20000) |
| Графический дисплей | ЖК, настраиваемая подсветка, широкий температурный диапазон, разрешение 128 х 64 точек (8 строк по 21 символ) |
| Соотношение фаз в обмотке трансформатора |
ANSI C.57.12/70 - 1978 CEI/IEC 76-1:1993 и издание 616:1978 AS-2374, часть 4-1978 (Австралийский стандарт) |
| Безопасность / ЭМС / Вибростойкость | отвечает стандартам IEC-1010-1, CE и ASTM D999.75 |
|
Температура: - рабочая - хранения |
от -20 о С до +55 о С от -50 о С до +60 о С |
|
Относительная влажность без конденсации: - рабочая - хранения |
от 0 до 99% от 0 до 95% |
| Устройства защиты | реле замыкания стороны высокого напряжения, подавитель неустановившегося напряжения и защита от скачков напряжения |
| Метод измерения | ANSI/IEEE C57.12.90 |
| Длительность измерений | менее 5 сек |
| Габаритные размеры | 240 х 115 х 50 мм |
| Вес | вместе с проводами приблизительно 1,3 кг |
