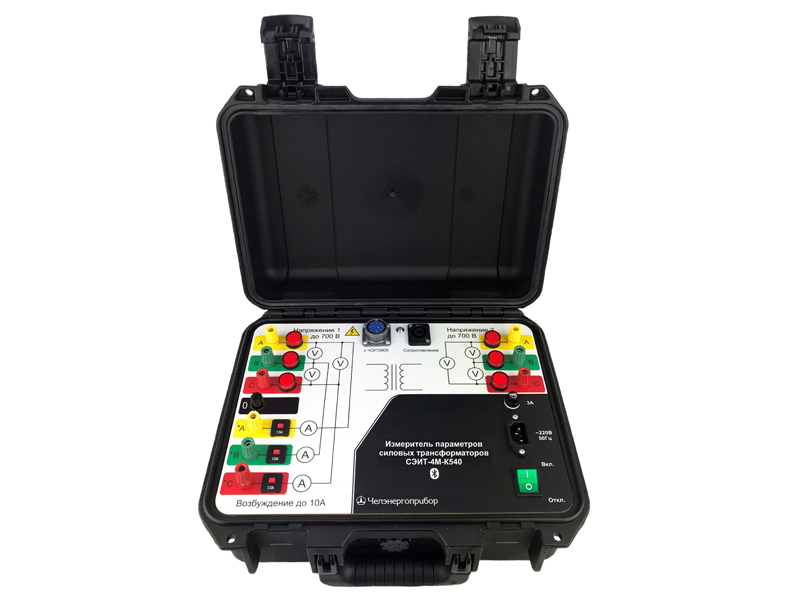

СЭИТ-4М-К540 — Измеритель параметров силовых трансформаторов
Прибор СЭИТ-4М-К540 предназначен для проведения электромагнитных испытаний однофазных и трехфазных трансформаторов всех схем и групп соединения обмоток в соответствии с ГОСТ 3484.1-88.
Измеритель параметров силовых трансформаторов СЭИТ-4М-К540 оптимально подойдет для технического обслуживания, ремонта и наладки в полевых условиях, так как помещен в ударопрочный пластиковый кейс со степенью защиты IP67 / IP40.
Управление измерителем СЭИТ-4М-К540 осуществляется по интерфейсу Bluetooth при помощи ноутбука, входящего в комплект поставки. Программное обеспечение, установленное на ноутбуке, позволяет проводить измерения, сохранять их результаты и формировать протоколы испытаний трансформатора.
Функции:
- Проведение электромагнитных испытаний однофазных и трехфазных трансформаторов всех схем и групп соединения обмоток в соответствии с ГОСТ 3484.1-88
Прибор выполняет следующие операции:
- Измерение потерь и тока ХХ;
- Измерение потерь и напряжения КЗ;
- Определение коэффициента трансформации и группы соединения обмоток;
- Измерение сопротивления обмоток постоянному току;
- Формирование протокола испытаний
| Характеристика | Значение |
| Диапазоны измерений по току, А* | 1; 10 |
| Диапазоны измерений по напряжению, В | 20; 100; 400; 700** |
| Диапазоны измерений сопротивления, Ом | 0,01; 0,2; 2; 20; 200 |
| Диапазон измерения частоты, Гц | 45 - 55 |
| Пределы допускаемой основной приведенной погрешности измерения тока, % | ±0,2 |
| Пределы допускаемой основной приведенной погрешности измерения напряжения, % | ±0,2 |
| Пределы допускаемой основной приведенной погрешности измерения мощности, % | ±0,2 |
| Пределы допускаемой основной приведенной погрешности измерения сопротивления, % | ±0,5 |
| Пределы допускаемой основной погрешности измерения частоты, Гц | ±0,05 |
| Габаритные размеры, мм, не более | 360 х 300 х 165 |
| Масса без измерительных проводов, не более | 7,5 кг |
| Питание | от сети переменного тока (220 ± 22) В |
*При использовании блока трансформаторов тока ЧЭП3905, который приобретается отдельно, диапазон измерений по току может быть расширен до 60 А
** На пределе 700 В погрешность не нормируется
| Фото | Наименование/артикул | Применение |
 |
Измерительно-вычислительный блок 1 шт. | |
 |
Комплект измерительных проводов с зажимами типа "крокодил" с шириной схвата до 55 мм и одним общим разъемом 1 шт. | |
 |
Ноутбук для управления ИВБ 1 шт. | |
 |
Сетевой провод питания 1 шт. | |
 |
Компакт-диск с ПО 1 шт. | |
 |
Руководство по эксплуатации и паспорт 1 шт. |
