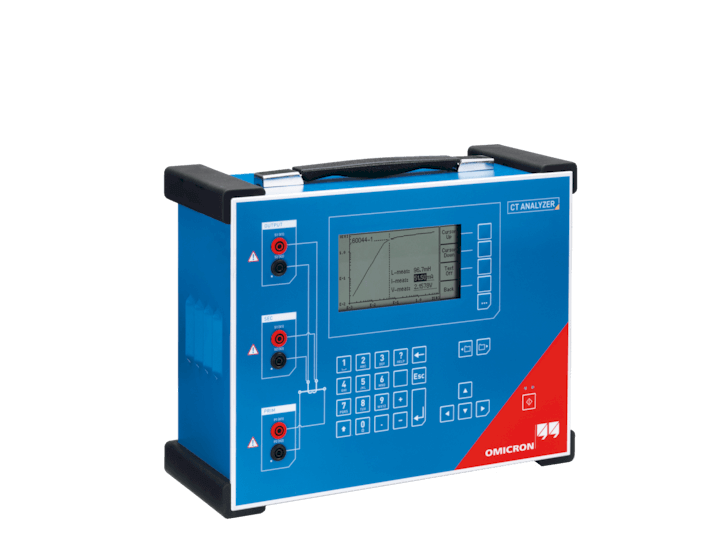

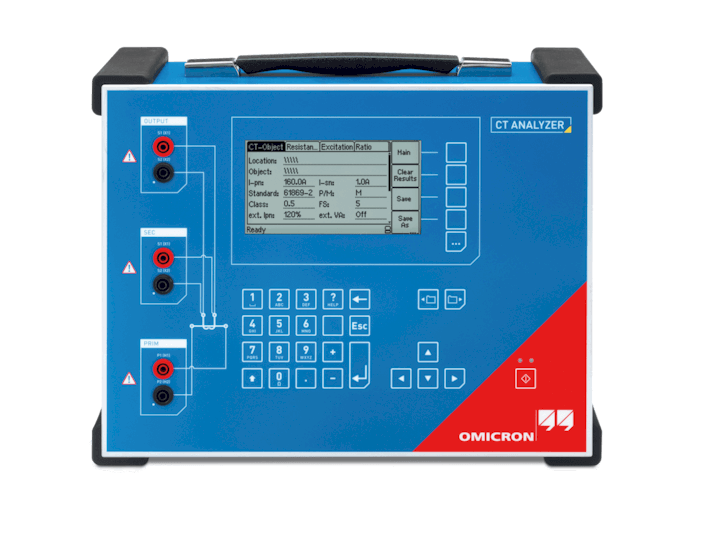

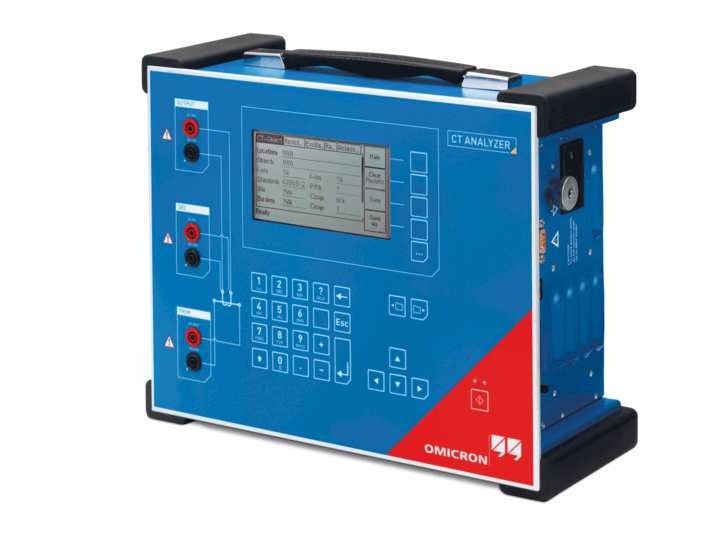

CT Analyzer — Система для испытания, калибровки и оценки состояния трансформаторов тока

CT Analyzer автоматически определяет все важные параметры ТТ и сравнивает результаты с выбранным стандартом. Согласно стандартам IEC или IEEE устройство оценивает ТТ в течение минуты после нажатия на кнопку.

Это обеспечивает быстрое и экономичное испытание на месте и калибровку измерительных трансформаторов и трансформаторов тока для релейной защиты. Производители ТТ, трансформаторов ВН и распределителей также используют CT Analyzer для испытаний в процессе разработки и производства.

Основные характеристики

• Самая высокая точность измерения: 0,02 %/1 мин. при калибровке на месте.

• Малые габариты и вес (< 8 кг), что особенно удобно для испытаний на месте установки.

• Автоматическая оценка согласно стандартам IEC и IEEE.

• Короткое время ввода в эксплуатацию (продолжительность автоматического испытания <1 мин.).

• Превосходная безопасность рабочего места — испытания проводятся при максимальном напряжении в 120 В.

• Интеграция в программу испытаний с использованием интерфейса с дистанционным управлением.

Применение

С помощью CT Analyzer можно определять следующие значения:

• Точность коэффициента трансформации и фазового угла с учетом номинальной и подключенной нагрузки.

• Возбуждение и магнитное насыщение ТТ.

• Импеданс нагрузки.

• Сопротивление обмотки.

• Индуктивность в насыщенном и ненасыщенном режимах.

• Полярность ТТ.
