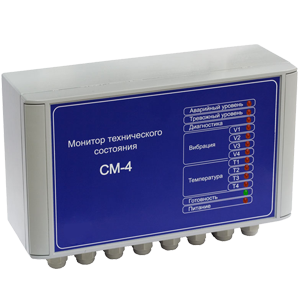

СМ-4 - система мониторинга технического состояния вращающегося оборудования

Под заказ
Гарантия: 12 мес.
Цена по запросу

Назначение системы СМ-4:

Значительную часть ответственного оборудования электростанции или крупного предприятия составляют вентиляторы, дымососы, насосы и компрессоры различного назначения. Существует необходимость оснащения таких агрегатов современными, эффективными, сравнительно недорогими, системами стационарного контроля технического состояния.

Система мониторинга марки CM-4 (Condition Monitoring) предназначена для стационарного контроля и диагностики технического состояния крупных насосов, вентиляторов и дымососов различного назначения. При помощи встроенной в систему функции можно проводить балансировку роторов электродвигателя и вентилятора.

Особенности системы СМ-4:

Основным отличием системы CM-4 от стандартных систем вибрационного контроля состоит в комплексном подходе к оценке технического состояния вращающегося агрегата. Система предполагает непрерывный контроль следующих технических параметров оборудования:

  • Вибрационный контроль 4 подшипников агрегата;
  • Контроль температуры 4 подшипников;
  • Контроль частоты вращения вала;
  • Контроль потребляемого тока и мощности одной фазы электродвигателя.

На основе контроля и анализа этих параметров в системе CM-4 решаются следующие задачи:

  • Защита оборудования от превышения пороговых значений вибрации, температуры;
  • Защита электродвигателя от перегрузки;
  • Диагностика дефектов механической системы по спектрам вибрации;
  • Диагностика электромагнитных дефектов статора электродвигателя;
  • Учет наработки оборудования.

Система мониторинга марки CM-4 монтируется рядом с контролируемым агрегатом. Информация о состоянии контролируемого оборудования передается в систему АСУ по интерфейсам RS 485 и Ethernet. Возможен просмотр состояния агрегата через Internet в виде WEB-страницы, доступной всем пользователям локальной сети предприятия.

Основные технические параметры системы CM-4:

Параметр Значения
Диапазон рабочих температур, градусы -40 - +60
Габаритные размеры модуля, мм 260 x 175 x 90
Масса модуля мониторинга без датчиков, кг 4
