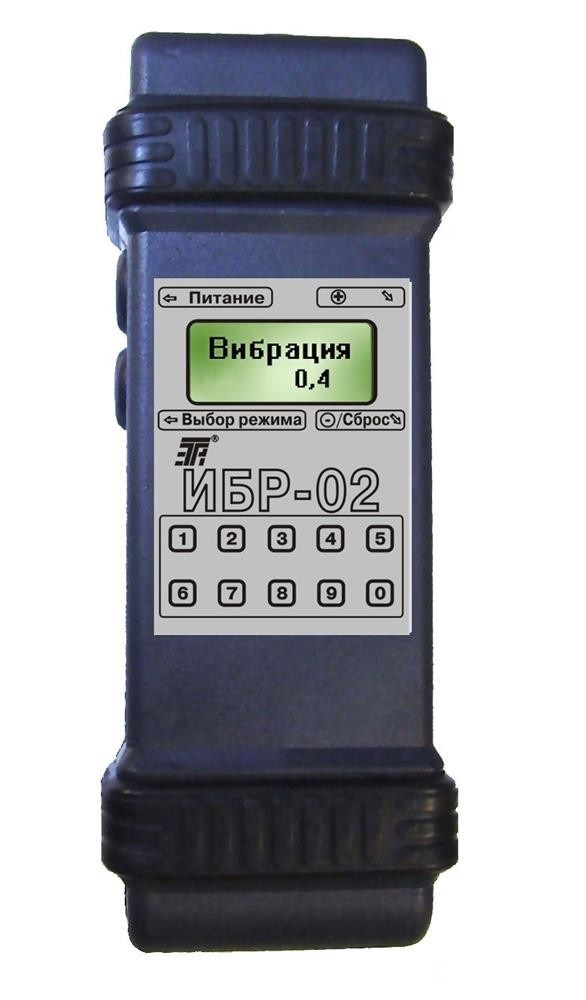

ИБР-02 - индикатор балансировщик роторов вращающихся машин
Варианты написания: ИБР 02, ИБР02
Назначение ИБР-02:
ИБР-02 предназначен для контроля вибрации вращающихся машин, динамической балансировки (одно- и двухплоскостной) их роторов в собственных подшипниках и обеспечивает:
- оценку интенсивности вибрации машины;
- определение частоты вращения ротора, виброскоростей на частоте вращения ротора и их фазовых углов;
- автоматический расчёт корректирующих масс и углов коррекции.
ИБР-02 предназначен для предприятий, эксплуатирующих или ремонтирующих вращающиеся машины с жестким ротором с частотой вращения от 300 до 15000 об/мин.
Принцип работы индикатора ИБР-02:
При контроле интенсивности вибрации измеряется виброскорость (среднеквадратическое значение (СКЗ)) в диапозоне 5 – 1000 Гц.
При балансировке ротора определяются частота вращения ротора, виброскорости (СКЗ) на частоте вращения ротора и их фазовые углы при пробных пусках и с их помощью автоматически вычисляются корректирующие массы и углы коррекции.
Технические характеристики ИБР-02:
| контролируемый параметр при оценке интенсивности вибрации машины | виброскорость (среднеквадратическое значение) |
| динамический диапазон, мм/с | 0,4-200 |
| частотный диапазон, Гц | 5-1000 |
| индикация | жидкокристаллическая алфавитно-цифровая (2 строки по 8 символов) |
| способ определения фазового угла виброскорости | визуальный с помощью луча встроенного стробоскопа, синхронизированного вибросигналом |
| питание | автономное или от внешнего блока питания |
| напряжение питания, В | 5,0 (-1,0 + 0,6) |
| потребляемая мощность, Вт | не более 1,2 |
| габаритные размеры, мм | 205×80×50 |
| масса, кг | не более 0,5 |
Комплект поставки ИБР-02
| № | Наименование | Количество |
| 1. | ИБР-02 | 1 |
| 2. | аккумулятор (АА) | 4 |
| 3. | блок питания БПИД-2 | 1 |
| 4. | датчик вибрации | 1 |
| 5. | ручной щуп | 1 |
| 6. | крепежный магнит | 1 |
| 7. | руководство по эксплуатации | 1 |
| 8. | футляр | 1 |
- Скачать: Руководство по экплуатации
