Сталкер 75-12 — трассоискатель
Описание трассопоискового комплекса Сталкер 75-12:
Комплекс Сталкер 75-12 предназначен для определения планового положения и глубины залегания коммуникаций, обследования участков местности перед проведением земляных работ.
В комплект поставки Сталкер 75-12 входит генератор ГТ-75 и приемник ПТ-12.
Общие особенности трассопоискового комплекса Сталкер 75-12:
- Простой и понятный процесс поиска подземных коммуникаций;
- Дальность поиска - до 10 км на глубине до 6 м;
- «РАДИО» частота (пассивная) для поиска трассы без генератора;
- Бесконтактная подача поискового сигнала при помощи передающих клещей КИ-50.

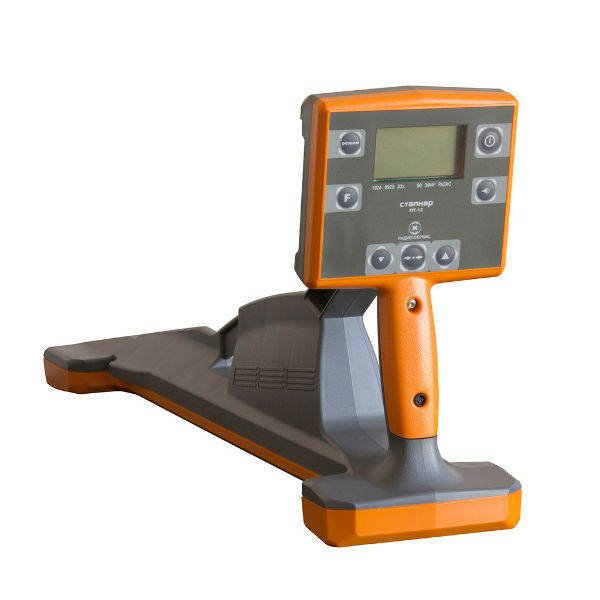

Особенности приемника ПТ-12:
|
1. Жидкокристалический дисплей с подсветкой; 2. Отсек для аккумуляторных батарей; 3. Разъемы для головных телефонов и заряда аккумуляторов; 4. Встроенный динамик.
6. Изменения громкости; 7. Регулировки усиления; 8. Установки оптимального усиления; 9. Переключение рабочих частот; 10. Выбора режима поиска. |
|
- острый максимум; |
Изменение тональности сигнала в зависимости от расположения оператора относительно оси коммуникации. |
Особенности генератора ГТ-75:
- Высокая выходная мощность до 75 Вт;
- Синусоидальная форма выходного сигнала для исключения наведенных помех на оборудование;
- Индикация величины напряжения и выходного тока для оценки качества подключения к линии;
- Автоматическое согласование с нагрузкой;
- Питание от встроенного аккумулятора с возможностью подключения внешнего источника (12 В, 220 В);
- Влагозащищенный, ударопрочный корпус (IP 44).
Технические характеристики приемника ПТ-12:
| Параметр | Значение |
| Активные частоты, Гц | 273, 1024, 8928, 32768 (33 K) |
| Диапазон рабочих частот при работе без генератора | "ЭФИР"(48 - 14000 Гц), "РАДИО" (10 - 36 кГц), 50 Гц |
| Определение глубины залегания коммуникации | От 0,10 м до 6,00 м |
| Определение тока рабочей частоты в коммуникации | От 10 мА до 10,0 А |
| Габаритные размеры, не более | 700 x 300 x 140 мм |
| Масса, не более | 1,7 кг |
| Диапазон рабочих температур | от -20 до +55°C |
Технические характеристики генератора ГТ-75:
| Параметр | Значение |
| Рабочие частоты, Гц | 273, 526, 1024, 8928 |
| Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт | от 10 до 75 |
| Диапазон напряжений питания от источника постоянного тока, В | от 10,5 до 14 |
| Сила тока, потребляемая от источника постоянного тока, А | не более 10 |
| Диапазон рабочих температур, °С | от -30 до +55 |
| Выходной ток, А | до 12,0 |
| Габаритные размеры, не более, мм | 275 х 250 х 180 |
| Масса, не более, кг | 8,5 |
Комплект поставки Сталкер 75-12
| № | Наименование | Назначение | Фото | Количество |
| 1. | Сталкер ПТ-12 - приемник | Приемник предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей, обследования участков местности перед проведением земляных работ. |
|
1 |
| 2. | Сталкер ГТ-75 - генератор | Генератор предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей, обследования участков местности перед проведением земляных работ. |
|
1 |
| 3. | Сумка приемника | Предназначена для переноски приемника. |
|
1 |
| 4. | Катушка с синим проводом 10 м РЛПА.685442.004-01 | Применяется для подключения генератора к коммуникации или штырю заземления. |
|
1 |
| 5. | Зажим типа "крокодил" | Применяются для подключения кабеля к коммуникации. |
|
1 |
| 6. | Батарейный отсек РАПМ.436244.003 | Предназначен для возможности питания от 6 элементов питания типа АА. |
|
1 |
| 7. | Блок питания БПН-13-12300 РАПМ.436244.002 | Предназначен для зарядка аккумуляторов. Питание от сети 220 В. Максимальная мощность генератора 20 Вт. |
|
1 |
| 8. | Блок питания БПН-А 12-0,5 | Применяется для заряда аккумулятора приемника ПТ-02М и ПТ-04. |
|
1 |
| 9. | Зажим типа "крокодил" | Применяются для подключения кабеля к коммуникации. |
|
1 |
| 10. | Катушка с красным проводом 10 м РЛПА.685442.004 | Применяется для подключения генератора к коммуникации или штырю заземления. |
|
1 |
| 11. | Рамка передающая РП-02 РАПМ.468151.001 | Предназначена для подключения к коммуникации бесконтактным способом. |
|
1 |
| 12. | Сумка для аксессуаров генератора | Предназначена для переноски аксессуаров. |
|
1 |
| 13. | Телефоны головные РЛПА.468627.001 | Предназначен для улавливания разностей звукового сигнала. |
|
1 |
| 14. | Руководство по эксплуатации РАПМ.464333.008РЭ |
|
1 | |
| 15. | Руководство по эксплуатации на генераторы ГТ-75 и ГТ-15 РАПМ.435141.001РЭ |
|
1 |
