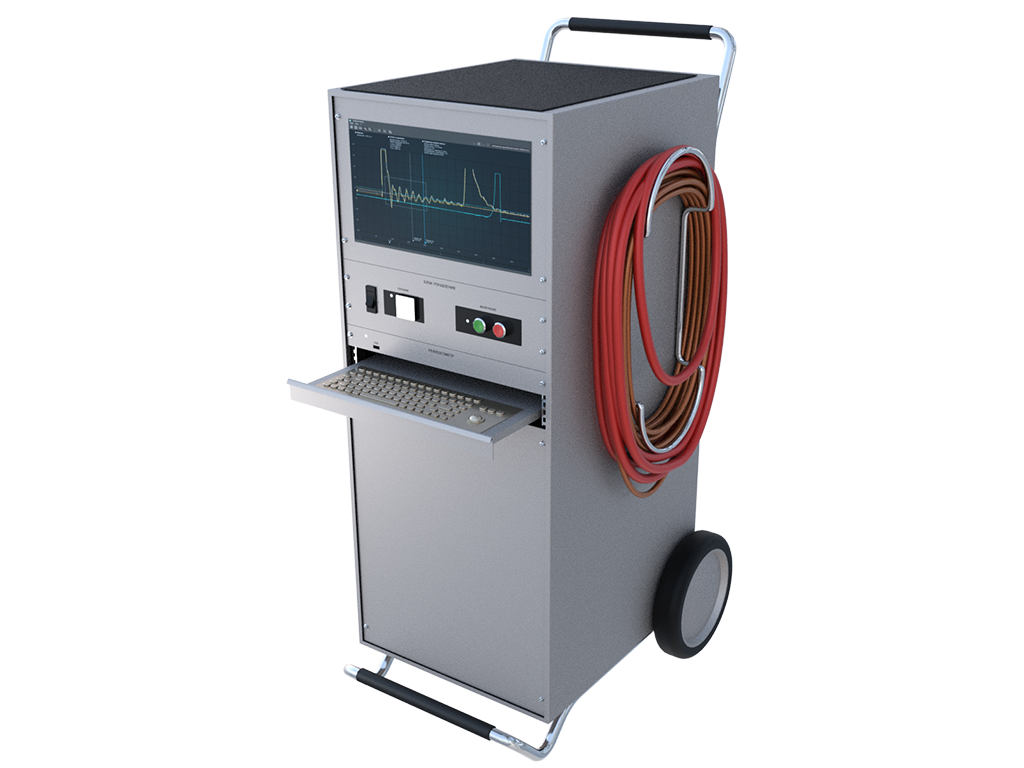

LOCAL-2000 — мобильная система локализации мест повреждений кабеля
Предназначена для предварительного высокоточного поиска мест повреждений в кабелях низкого и среднего класса (4, 6, 10 кВ).
Назначение:
Предварительный высокоточный поиск мест повреждений в кабелях низкого и среднего класса (4, 6, 10 кВ).
ФУНКЦИИ:
- Методы предварительной локализации
- метод импульсной рефлектометрии TDR,
- метод колебательного разряда ICE (ICM),
- метод волновой DECAY,
- метод импульсно-дуговой ARM.
- Режим импульсного напряжения для определения места повреждения акустическим и акустическо- индукционным методом:
- 3 диапазона импульсного напряжения: 9, 18 и 36 кВ,
- автоматический режим подбора импульсного напряжения,
- последовательность импульсов до 20 имп./мин,
- импульсная энергия 2 600 Дж,
- фиксация задержки времени прохождения сигнала для оценки расстояния до места повреждения (с помощью универсального поискового приемника ПП-500К).
- Поиск трассы, повреждений и определение глубины залегания кабеля (с помощью универсального поискового приемника ПП-500К, генератора поискового ГП-500К).
- Точная локализация мест повреждений кабельной оболочки, в т.ч. для кабеля СПЭ (с помощью универсального поискового приемника ПП-500К, Генератора поискового ГП-500К или с помощью комплекта для работы шаговым/потенциальным методом).
- Испытание кабелей постоянным напряжением до 36 кВ с контролем тока утечки (бесступенчатая регулировка напряжения).
- Понижение сопротивления поврежденной поврежденной изоляции (режим — прожиг кабеля).
Благодаря программному обеспечению ANG24 и совокупности функций, поиск мест повреждений кабеля Системой LOCAL-2000 осуществляется быстро, просто, точно.
Особенности
Наименование | Значение |
Диапазоны импульсного напряжения | 0 — 9 кВ, 0 — 18 кВ, 0 — 36 кВ |
Энергия импульса |
2 600 Дж |
Последовательность импульса | 20 импульсов/мин. |
Постоянное напряжение | 0 — 36 кВ |
Максимальный выходной ток |
300 мА |
Импульс напряжения | 30 — 90 В |
Ширина импульса (длительность) | 10 нс — 10 мкс |
Выходной импеданс | 10 — 620 Ом |
Диапазон измерения |
0 — 250 км |
Точность | не менее 0,2% |
Частота дискретизации |
1000 МГц |
Разрешение |
0,1 м |
Монитор |
18,5”, разрешение 1366 * 720 пикселей |
Язык интерфейса | русский, английский* |
Питание |
220±22В 50/60 Гц |
Температура окр. среды (рабочая) |
от -5 до +40 С |
Температура хранения | от -30 до +60 С |
Габариты (Ш x В x Г) | 600 x 520 x 1400 |
Вес | 160 кг |
Вид защиты | IP22 |
Наименование | Количество |
Система локализации мест повреждений LOCAL-2000 включает в себя: |
1 шт. |
1) Кабельная рефлектометрическая система КР-90 | 1 шт. |
2) Программное обеспечение ANG24 | 1 шт. |
3) Генератор импульсного напряжения ГП-36 | 1 шт. |
4) Модули для предварительных методов локализации | 1 шт. |
Кабель высоковольтный силиконовый кабель СК-70 | 10 м. |
Кабель заземления | 10 м. |
Кабель питания | 10 м. |
