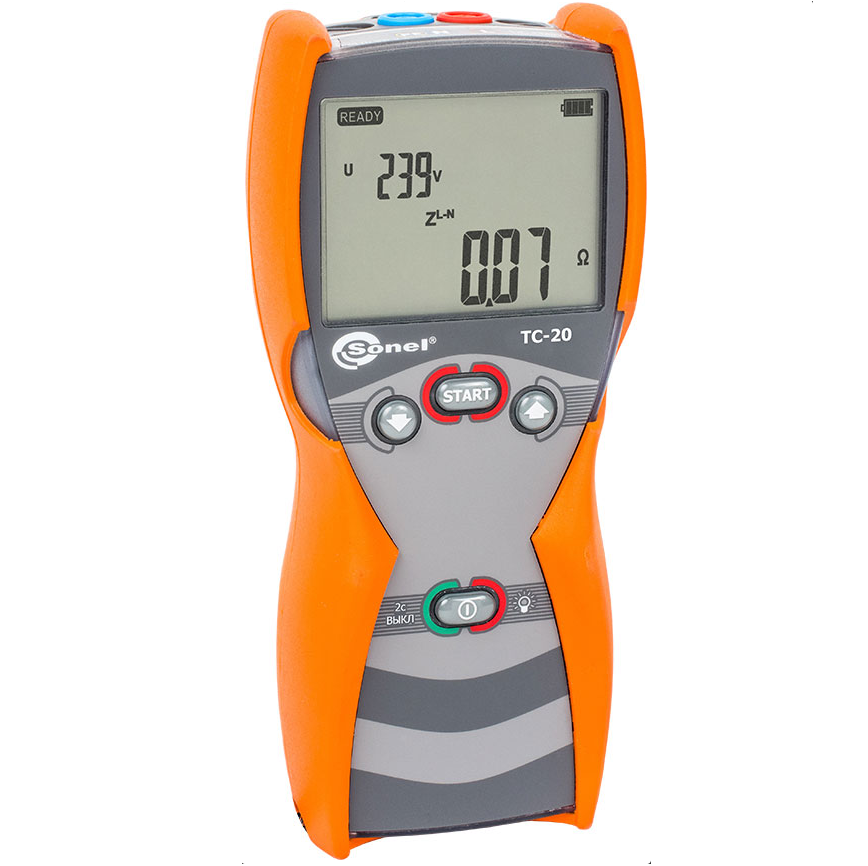

TC-20 — Измеритель параметров петли короткого замыкания

Под заказ
Производитель: Sonel
Гарантия: 36 мес.
Реестр РК: до 26.07.2022г.
Межповерочный интервал: 24 месяца
Цена по запросу

Прибор позволяет выполнить:

  • измерение действующего значения фазного и междуфазного напряжения переменного тока частотой 45 - 65 Гц;
  • измерение в сетях с номинальным напряжением 220/380 В, 230/400 В, 240/415 В;
  • измерение полного сопротивления цепи «фаза — нуль рабочий», «фаза — нуль защитный», «фаза — фаза» без отключения источника питания;
  • расчёт ожидаемого тока короткого замыкания;
  • оценку сопротивления заземляющих устройств.
Для выполнения вышеуказанных задач измеритель имеет:
  • возможность выбора Пользователем номинального напряжения 220/380 В, 230/400 В или 240/415 В;
  • функцию автоматического вычисления ожидаемого тока короткого замыкания на основании измеренного полного сопротивления петли и номинального напряжения электроустановки;
  • функцию автоматического определения номинального фазного или междуфазного напряжения при вычислении ожидаемого тока короткого замыкания;
  • функцию автоматического выбора диапазона измерения;
  • возможность изменения длины измерительных проводов без необходимости калибровки прибора;
  • функцию автоматической компенсации сопротивления измерительных проводов;
  • сохранение последнего результата измерения;
  • защиту от перегрева (индикатор высокой температуры);
  • контроль заряда элементов питания в режиме реального времени;
  • подсветку дисплея;
  • автоматическое выключение неиспользуемого прибора через заданный интервал времени (300 с, 600 с, 900 с) - экономия энергии элементов питания (AUTO-OFF).

Назначение и область применения:

    Измеритель параметров петли короткого замыкания ТС-20 предназначен в первую очередь для проверки согласования параметров цепи "фаза - нуль" с характеристиками аппаратов защиты и проверки непрерывности защитных проводников.

    Прибор внесён в Государственный реестр средств измерений и поставляется с поверкой. Результаты измерений могут быть отражены в Протоколах сертификационных, приёмо-сдаточных и периодических испытаний в электроустановках.

    Измеритель ТС-20 применяется также при наладке и эксплуатационном контроле состояния сетей электропитания жилых домов, офисов и производственных объектов.



Прибор может быть эффективно использован:

  • электросетевыми компаниями (при техническом обслуживании электроустановок);
  • службами эксплуатации электрических сетей в нефтегазодобывающих компаниях, в управляющих компаниях ЖКХ, на промышленных предприятиях;
  • строительными и монтажными организациями, при производстве электромонтажных работ;
  • организациями надзора и контроля в электрических сетях и электроустановках потребителей;
  • электроизмерительными лабораториями.



Результаты измерений помогут решить следующие вопросы:

  • Какое значение ожидаемого тока короткого замыкания использовать при выборе аппарата защиты от сверхтоков?
  • Правильно ли выбраны номинал и время-токовая характеристика существующего автоматического выключателя или плавкого предохранителя?
  • Какой характер исследуемой цепи -- емкостной или индуктивный?
  • Есть ли ошибки электромонтажа?


Как выполнить проверку защиты, обеспечивающей автоматическое отключение источника питания в системе TN? Как оценить надёжность работы выбранных защит?

Прибор всегда измеряет сопротивление, а отображаемый ток короткого замыкания рассчитывается по формуле:

где: Un – номинальное напряжение тестируемой электроустановки, ZS – измеренное полное сопротивление петли короткого замыкания. На основе выбранного в общих настройках номинального напряжения Un производится расчёт ожидаемого тока короткого замыкания.

Разберём пример.

Дано: система TN, номинальное напряжение электроустановки 220 В, в этажном электрощите для защиты розеточной группы установлен автоматический выключатель номинальным током 25 Ампер с время-токовой характеристикой «C».

Задание: проверить правильность выбора аппарата защиты от сверхтоков.

Решение:

1.Изучаем нормативные документы. ГОСТ Р 50571.1.1-93 для системы TN предлагает нам провести измерение сопротивления петли "фаза - нуль" и проверить характеристику защитного устройства. ПУЭ (раздел 1.7.79) сообщает нам наибольшее допустимое время защитного автоматического отключения для системы TN -- для номинального напряжения 220 В оно не должно превысить 0,4 секунды.

2.Изучаем время-токовую характеристику срабатывания нашего автоматического выключателя. Для выполнения требований вышеуказанных нормативных документов выбираем кратность 10 и рассчитываем требуемый для гарантированного срабатывания ток КЗ
I=1,1×25×10=275 А

3.Производим измерение прибором ТС-20 и получаем такие результаты: Un = 229 В, ZS = 1.04 Ом , IK = 211,5 А.
4.Сравниваем полученное значение ожидаемого тока короткого замыкания с требуемым 275 А.

Ответ:
ток гарантированного срабатывания исследуемого автоматического выключателя больше, чем может возникнуть в схеме, исследуемый автоматический выключатель не обеспечивает выполнения требований нормативных документов и надёжности зашиты от свехтоков исследуемой розеточной группы. Автоматический выключатель установлен неправильно и подлежит замене.


Технические характеристики Измерителя параметров петли короткого замыкания ТС-20



Сокращение "е.м.р." в определении основной погрешности означает "единица младшего разряда". Сокращение "и.в." в определении основной погрешности означает "измеренная величина".

Измерение напряжения переменного тока

Диапазон Разрешение Основная погрешность
0...440 В 1 В ±(2,5 % и.в. + 3 е.м.р.)

Измерение параметров петли короткого замыкания ZL-PE, ZL-N, ZL-L

Измерение полного сопротивления петли короткого замыкания ZS

Диапазон измерения согласно ГОСТ IEC 61557-3-2013

Измерительный провод Диапазон измерения Zs
1,2 м 0,24...200 Ом
5 м 0,26...200 Ом
10 м 0,28...200 Ом
20 м 0,35...200 Ом


Диапазон измерения ZS

Диапазон Разрешение Основная погрешность
0...19,99 Ом 0,01 Ом ±(2,5% и.в. + 5 е.м.р.)
20,0...99,99 Ом 0,1 Ом ±(2,5% и.в. + 3 е.м.р.)
100...200 Ом 1 Ом ±(3% и.в. + 5 е.м.р.)
  • Номинальные рабочие напряжения UnL-N/UnL-L: 220/380 В, 230/400 В, 240/415 В
  • Диапазон рабочего напряжения: 198…264 В (для ZL-PE и ZL-N) и 342…440 В (для ZL-L)
  • Номинальная частота сети fn: 50 Гц, 60 Гц
  • Диапазон рабочих частот: 45…65 Гц
  • Максимальный ток измерения: 15,3 A для 230 В (10 мс) и 26,7 A для 400 В (10 мс)

Измерение активного RS и реактивного XS сопротивления петли короткого замыкания

Диапазон Разрешение Основная погрешность
0..9,99 Ом 0,01 Ом ±(5% и.в. + 5 е.м.р.) значения ZS
  • Рассчитывается и отображается для ZS <10 Ом

Ток короткого замыкания петли IK

Диапазон измерения IK согласно ГОСТ IEC 61557-3-2013 рассчитывается на основании ZS

Диапазон Разрешение Основная погрешность
1,15…9,99 A 0,01 A Рассчитывается на основе погрешности полного сопротивления петли короткого замыкания ZS
10,0...99,9 A 0,1 A
100...999 A 1 A
1,00...9,99 кA 0,01 кA
10,0…40,0 кA 0,1 кA



Дополнительные технические данные

изделие соответствует требованиям по электромагнитной совместимости Техническому Регламенту Таможенного СоюзаТР ТС 020/2011

класс изоляции двойная, согласно  ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-2-2013
категория безопасности монтажа измерителя CAT III 300 В
степень защиты корпуса измерителя в соответствии с ГОСТ 14254-2015 IP67
изделие соответствует требованиям по электромагнитной совместимости стандартам ГОСТ Р 51522.1-2011
питание измерителя 4 алкалиновых элемента 1,5 В AA LR6 или 4 аккумулятора NiMH AA
габаритные размеры измерителя (длина х ширина х глубина) 220×98×58 мм
масса прибора с комплектом батареек примерно 509 г
рабочая температура –20...+50 °C
температура хранения -20...+70 °C
температура при калибровке +23 ± 2 °C
влажность при калибровке 40...60%
влажность при эксплуатации 20...80%
высота над уровнем моря < 3000 м
время до автоматического выключения Auto-OFF на выбор 300, 600 или 900 секунд
количество измерений Zs на аккумуляторах >5000 (2 измерения в минуту)
дисплей сегментный ЖКИ

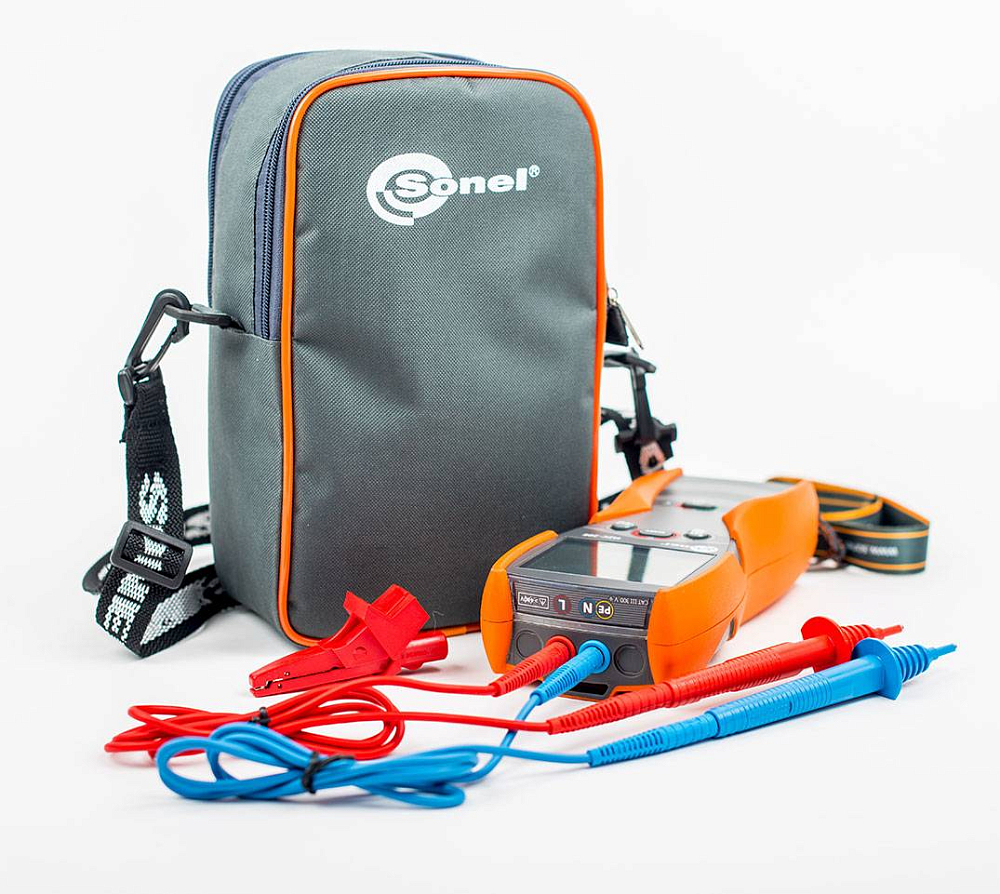

Стандартная комплектация:

  Количество Индекс
Зажим «Крокодил» изолированный красный K02 1 WAKRORE20K02
Зонд острый с разъёмом «банан» голубой 1 WASONBUOGB1
Зонд острый с разъёмом «банан» красный 1 WASONREOGB1
Крепеж «Свободные руки» 1 WAPOZUCH1
Провод измерительный 1,2 м с разъемами «банан» голубой 1 WAPRZ1X2BUBB
Провод измерительный 1,2 м с разъемами «банан» красный 1 WAPRZ1X2REBB
Ремень для переноски прибора M1 1 WAPOZSZE4
Футляр M10 1 WAFUTM10M
Элемент питания алкалиновый 1,5V AA LR6 4 #

Дополнительная комплектация:

  Индекс
Адаптер AGT-16C WAADAAGT16C
Адаптер AGT-32P WAADAAGT32P
Адаптер AGT-32T WAADAAGT32T
Адаптер AGT-63P WAADAAGT63P
Адаптер AGT-16P WAADAAGT16P
Адаптер AGT-32C WAADAAGT32C
Зонд острый с разъемом «банан» желтый WASONYEOGB1
Зонд острый с разъемом «банан» складной SP-2M WASONSP2M
Провод измерительный 10 м с разъемами «банан» красный WAPRZ010REBB
Провод измерительный 20 м с разъемами «банан» красный WAPRZ020REBB
