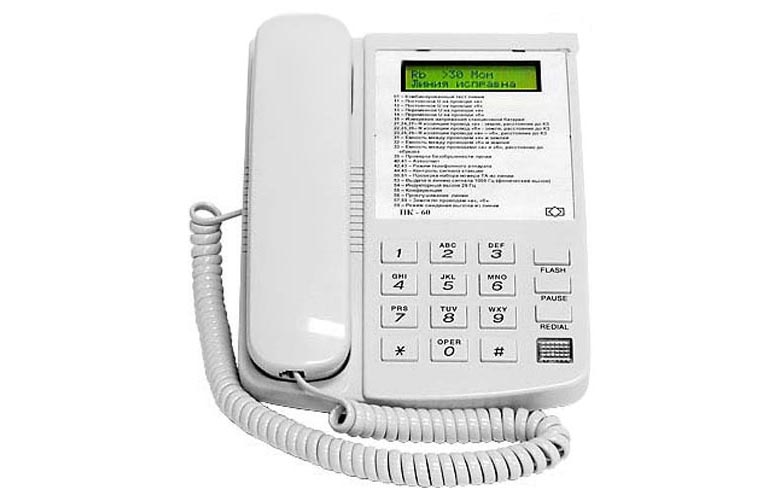

Прибор кросса "ПК-60"

Назначение прибора ПК-60:

Прибор кросса ПК-60 предназначен для измерения параметров абонентских линий, индикации их состояния, а так же для проведения работ на кроссе и вне его по ремонту и техническому обслуживанию линейного и станционного оборудования. Прибор может служить переговорным устройством между ним и любым ТА.

Прибор рекомендуется для использования не только в помещениях, где установлены кросс или АТС, но и в труднодоступных, неприспособленных для работы местах: нишах, технических этажах, колодцах, распределительных шкафах, подъездах жилых домов, и т.д.

Прибор выполняет следующие операции:

Комбинированный тест линии (Режим 0).
Измерение постоянного (до 400 В) и переменного (до 300 В) напряжений на проводах «а» и «б» и между ними (Режимы 1 и F1).
Измерение сопротивления изоляции между проводом «а» и землей, проводом «б» и землей и между проводами «а» и «б» до 1 ГОм. Дополнительно проводится анализ на короткое замыкание и определение расстояния до места аварии (КЗ на землю) (Режимы 2 и 3).
Измерение сопротивления шлейфа и тока абонентской линии (Режим 3).
Автоматическая компенсация сопротивления измерительного кабеля.
Измерение емкости между проводом «а» и землей, проводом «б» и землей и между проводами «а» и «б» до 30 мкФ. Дополнительно проводится анализ на обрыв и определение расстояния до места обрыва (Режимы 5 , 6).
Формирование в линию фонического сигнала 800 Гц для вызова абонента, не положившего трубку на рычажный переключатель (Режим 3).
Проверка телефонного аппарата (ТА) абонента (Режим 7): вызов абонента индукторным сигналом 25 Гц; разговор с абонентом; определение цифры, набранной на телефонном аппарате, в тональном или импульсном режиме; в импульсном режиме дополнительно измеряется длительность импульсов и пауз в серии; измерение длительности сигнала FLASH.
Работа в режиме телефонного аппарата с тональным или импульсным набором номера. Генерация сигнала FLASH длительностью 150…1000 мс. (Режимы 8 и F8).
Измерение напряжения станционной батареи (Режим 8).
Измерение напряжения и частоты вызывного сигнала (Режим 8).
Подключение к линии в режиме «прослушивание» или «конференция» (Режим F7).
Работа в режиме «вызов из линии» (прозвонка проводов, связь с монтером на линии) (Режим 9).
Работа в режиме автоответа (Режим F9).

Все операции в линии выполняются как с обычными, так и со спаренными абонентами.

Прибор питается от аккумуляторов, расположенных внутри корпуса, или от сети переменного тока 220 В через адаптер 6 В/0,5 А. Адаптер одновременно является зарядным устройством для внутренних аккумуляторов.
