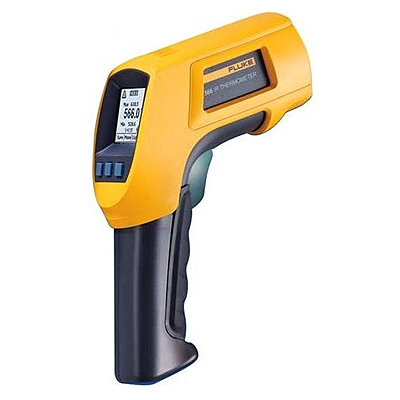

Fluke 566 — инфракрасный и контактный термометр
Назначение пирометра Fluke 566:
ИК и контактный термометры "Два в одном" с инновационным дисплеем на базе графической матрицы Fluke 566 и Fluke 568.
Благодаря интерфейсу на основе меню (доступному на 6 языках), управляемому только тремя кнопками, цифровые лазерные термометры Fluke 568 и Fluke 566значительно упрощают даже самые сложные измерения. Меню обеспечивает быструю навигацию простым нажатием кнопки для использования дополнительных функций - настройки коэффициента излучения, запуска регистрации данных, включения или выключения сигнализации.
Прочная и удобная конструкция ИК и контактных термометров "Два в одном" Fluke 568 и Fluke 566 допускает их эксплуатацию в жестких промышленных условиях для измерений электрического и механического оборудования. Эти приборы обладают более широкими возможностями по сравнению с обычными ИК термометрами (или пирометрами), повышая эффективность работы и расширяя область применения.
Дополнительные функции, доступные только в модели Fluke 568:
- Программное обеспечение FlukeView® Forms в комплекте для построения трендов и анализа измерительных данных.
- Канал USB для быстрой загрузки сохраненных данных на компьютер.
- Возможность просмотра данных прямо на месте измерения с использованием переносного компьютера, подключенного через канал USB.
- Можно также продлить срок службы элемента питания, обеспечив питание цифрового термометра от компьютера через USB.
Особенности пирометра Fluke 566:
- Диапазон измерения от -40 °C до 800 °C (Fluke 568) или от -40 °C до 650 °C (Fluke 566)
- Упрощение доступа к дополнительным функциям с помощью программных клавиш и графического дисплея
- Возможность измерения более мелких объектов с большего расстояния при отношении расстояния к размеру пятна 50:1 (Fluke 568) или 30:1 (Fluke 566)
- Совместимость со всеми стандартными термопарами типа K с мини-разъемом позволяет сэкономить средства на приобретении термопар
- Возможность регулировки коэффициента излучения со встроенной таблицей значений для разных материалов повышает надежность измерений различных поверхностей
- Можно сохранить данные по многим точкам измерений (до 99 в модели Fluke 568 и 20 - в модели Fluke 566) для загрузки на компьютер и последующего вызова
- 2-уровневая подсветка дисплея для разных условий освещения
- Звуковая и визуальная сигнализация при выходе измеренных значений за установленные пределы
- Функции МИН, МАКС, СРЕДН и ДИФФ для быстрой идентификации неисправностей
- Возможность контактных измерений температуры с помощью шарового зонда с термопарой типа K
- Уверенность в поиске и устранении неисправностей благодаря измерениям с точностью 1%
- Гибкий интерфейс, доступный на 6 языках по выбору пользователя.
Технические характеристики пирометра Fluke 566:
Параметр | Значения |
Диапазон температур инфракрасного канала |
Fluke 566: от -40 °C до 650 °C (от -40 °F до 1202 °F) Fluke 568: от -40 °C до 800 °C (от -40 °F до 1472 °F) |
Точность измерения инфракрасного канала |
< 0 °C (32 °F): ± (1,0 °C (± 2,0 °F) + 0,1°/1 °C или °F); > 0 °C (32 °F): ± 1 % или ± 1,0 °C (± 2,0 °F), выбирается большее из значений |
Разрешение дисплея | 0,1 °C / 0,1 °F |
Спектральная чувствительность ИК | От 8 мкм до 14 мкм |
Время реакции ИК | < 500 мс |
Диапазон входных температур термопары типа K | От -270 °C до 1372 °C (от -454 °F до 2501 °F) |
Погрешность входа термопары типа K |
от -270 °C до -40 °C: ± (1 °C + 0,2 °/1 °C) (от -454 °F до -40 °F: ± (2 °F + 0,2 °/1 °F)) от -40 °C до +1372 °C: ± 1 % или 1 °C (от -40 °F до +2501 °F: ± 1 % или 2 °F), выбирается большее из этих значений |
D:S (Отношение расстояния к размеру пятна) |
Fluke 566: 30:1 Fluke 568: 50:1 |
Лазерный указатель | Точечный лазер с вых. мощностью < 1 мВт, класса 2 (II), с длиной волны от 630 до 670 нм |
Минимальный размер пятна | 19 мм |
Регулировка коэффициента излучения | По встроенной таблице для широко распространенных материалов или посредством установки цифрового значения в диапазоне от 0,10 до 1,00 с шагом 0,01 |
Сохранение данных с отметкой даты и времени |
Fluke 566: 20 результатов измерений Fluke 568: 99 результатов измерений |
Интерфейс и кабель для соединения с ПК |
Fluke 566: Отсутствует Fluke 568: USB 2.0 с программой FlukeView® Forms |
Сигнализация Hi/Low (Выше/Ниже предельного значения) | Звуковая и двухцветная визуальная |
Отображение Мин/Макс/Средн/Дифф значений | Да |
Дисплей | Графическая матрица размерами 98 x 96 пикселов с функциональным меню |
Подсветка | Двухуровневая - обычная и повышенной яркости для работы в условиях слабого освещения |
Блокировка курка | Да |
Переключение между шкалами Цельсия и Фаренгейта | Да |
Питание |
Fluke 566: 2 батареи типа AA/LR6 Fluke 568: 2 батареи типа AA/LR6 или канал USB при использовании с ПК |
Время работы батареи | В непрерывном режиме: 12 часов с включенными лазером и подсветкой; 100 часов с выключенными лазером и подсветкой |
Рабочая температура | От 0 °C до 50 °C (от 32 °F до 122 °F) |
Температура хранения | От -20 °C до 60 °C (от -4 °F до 140 °F) |
Диапазон шарового датчика с термопарой типа K | От -40 °C до 260 °C (от -40 °F до 500 °F) |
Точность шарового датчика с термопарой типа K | ± 1,1 °C (2,0 °F) от 0 °C до 260 °C (от 32 °F до 500 °F), обычно меньше 1,1 °C (2,0 °F) в диапазоне от -40 °C до 0 °C (от -40 °F до 32 °F) |
Комплект поставки Fluke 566
№ | Наименование | Количество |
1. | Инфракрасный и контактный термометр Fluke 566 | 1 |
2. | Шариковый пробник-термопара типа K | 1 |
3. | Твердый футляр для переноски | 1 |
4. | Батарея питания АА | 2 |
5. | Руководство пользователя | 1 |
