АКИП-7502/3 Магазины сопротивлений высокоомные

Под заказ
Гарантия: 12 мес.
Цена по запросу

Назначение магазина сопротивлений высокоомного АКИП-7502/3

Магазин сопротивлений высокоомный АКИП-7502/3 предназначен для поверки и калибровки измерителей сопротивления изоляции в лабораторных и промышленных условиях.

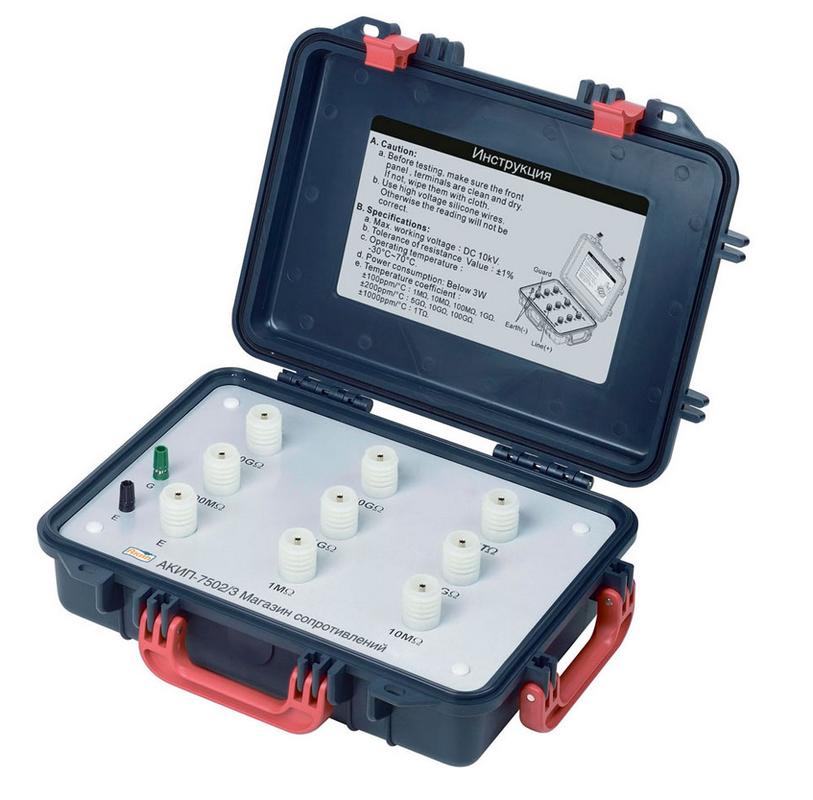

Магазин АКИП-7502/3 представляет собой набор прецизионных твёрдотельных высокоомных высоковольтных резисторов. Все 7 резисторов магазина АКИП-7502/3 соединены одним из выводов с общим гнездом. Для получения значений сопротивления, представляющих собой сумму двух имеющихся однозначных мер, используются их свободные выводы. Конструктивно магазин размещен в переносных дюралевых корпусах в виде кейса с откидной крышкой и ручкой для переноски. Гнезда выводов имеют высоковольтные изоляторы. Для подключения внешней земли имеется соединенное с корпусом гнездо «Е» (земля).

Область применения магазина АКИП-7502/3 - поверка и калибровка измерителей сопротивления изоляции в лабораторных и промышленных условиях.

Особенности магазина сопротивлений высокоомного АКИП-7502/3

    Фиксированные значения сопротивления от 1,0 МОм до 1 ТОм
    8 фиксированных значений сопротивлений
    Погрешность ± 1 %
    Максимальное рабочее напряжение 10кВ
    Рассеивая мощность не более 3 Вт
    Жесткие рабочие условия эксплуатации (температура от минус 30 до +75 °С, относительная влажность до 90 %)
    Магазины компактны и удобны в эксплуатации, изготовлены в ударопрочном пластиковом кейсе
    Масса не более 5,2 кг

Технические характеристики магазина сопротивлений высокоомного АКИП-7502/3

Параметр Значение
МЕТРОЛОГИЧЕСКИЕ ДАННЫЕ
Номинальные значения сопротивлений 1 МОм, 10 МОм, 100 МОм, 1 ГОм, 5 ГОм, 10 ГОм, 100 ГОм , 1 ТОм
Пределы основной относительной погрешности ± 1 %
Максимально допустимое напряжение Постоянное 10,000 В
Максимальная рассеиваемая мощность 3 Вт (в рабочих условиях)
ОБЩИЕ ДАННЫЕ
Условия эксплуатации -30°С…+75°С и относительная влажность до 90%
Габаритные размеры 430 × 324 × 127 мм
Масса Не более 5,2 кг
Комплект поставки РЭ

Технические характеристики паяльной сменной композитной головки T7-1009

Параметр Значение
Профиль призма с пропилом
Ширина 20,5 мм
Высота 14,8 мм
Длина рабочей части 6 мм
Ширина пропила 13,4 мм
Глубина пропила 4,3 мм

Комплект поставки АКИП-7502/3

Наименование Количество
Магазин сопротивлений высокоомный АКИП-7502/3 1
Руководство по эксплуатации 1
