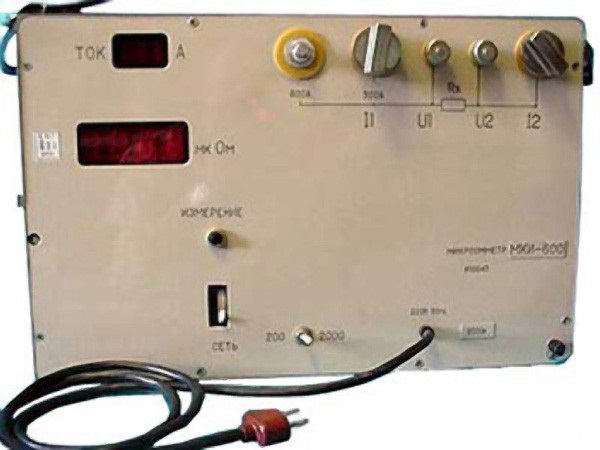

МКИ-600 - цифровой микроомметр
Назначение микроомметра МКИ-600:
Цифровой микроомметр МКИ-600 (название до сертификации - микроомметр ИТА-3) предназначен для измерений переходных сопротивлений контактов воздушных и масляных высоковольтных выключателей, разъединителей, элегазовой коммутационной аппаратуры, системы шин, мест повреждения кабеля, болтовых и паяных соединений, плавких вставок, контактов автоматических выключателей, рельсовых соединений и других токоведущих частей силового электрооборудования.
Достоинства разработки:
Предварительная прогрузка большим током в течение нескольких секунд (5-15сек.) разрушает окисную пленку и таким образом обеспечивает достоверность измерений, что позволяет избежать необоснованного вывода оборудования в ремонт.
Встроенный источник питания обеспечивает рабочий ток до 600А. Прибор выполнен в прочном металлическом корпусе, обладает повышенной помехозащищенностью и устойчивостью к воздействию электромагнитных полей. Длинна кабелей для задания тока и потенциальных проводников не ограничена.

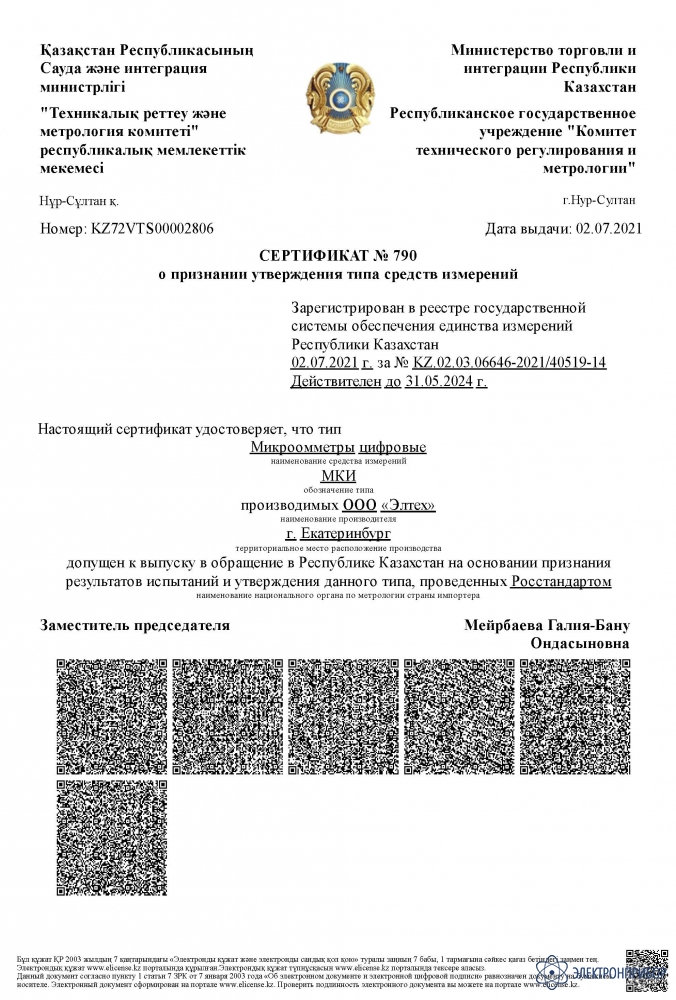

Сертификат Госстандарта России RU.E.34.005. №10678
Технические характеристики микроомметра МКИ-600:
| Параметр | Значение |
|
Микроомметр обеспечивает измерение сопротивления а) на двух основных диапазонах: б) на дополнительном диапазоне: |
от 1 мкОм до 199,9 мкОм от 200 мкОм до 2000 мкОм от 2000 мкОм до 10000 мкОм |
| Разрешающая способность | 0,1 мкОм |
|
Количество разрядов цифрового табло: - для измеряемого сопротивления - для индикации величины тока в цепи |
4 3 |
| Допускаемая основная погрешность для измеряемого сопротивления | 1% +1 ед. младшего разряда |
| Время установления рабочего режима, мин. | 1 |
| Время непрерывной работы, час. | 8 |
| Время измерения, сек. | 10 |
| Потребляемая мощность, ВА | 800 |
| Габаритные размеры, мм | 420х240х130 |
|
Масса, кг: - прибора - кабелей |
15 15 |
| Питание | от сети общего назначения |
Условия эксплуатации микроомметра МКИ-600:
- Микроомметр МКИ-600 по защищенности от воздействий окружающей среды имеет обыкновенное исполнение по ГОСТ 12997-84. Класс защиты прибора по электробезопасности 01 по ГОСТ 26104-90.
- Микроомметр МКИ-600 по условиям эксплуатации относится к 4 группе по ГОСТ 22261-96 и может использоваться как в закрытых помещениях, так и на открытых площадках в неагрессивной среде при температуре окружающего воздуха от -20 °С до +40 °С и относительной влажности до 90% при +20 °С.
- По степени защиты от проникновения твердых частиц и воды микроомметр соответствует исполнению 7Р50 по ГОСТ 14254-80.
Комплект поставки МКИ-600
| № | Наименование | Количество |
| 1. | Микроомметр МКИ-600 | 1 |
| 2. | Кабель силовой 2х2,5м 25мм2 | 2 |
| 3. | Кабель силовой 2х10м 25мм2 | 2 |
| 4. | Провод 2х10м 2,5мм2 | 2 |
| 5. | Провод 2х2,5м 2,5 мм2 | 2 |
| 6. | Зажимы токовые | 2 |
| 7. | Зажимы потенциальные | 2 |
| 8. | Сумка для переноски комплекта кабелей | 1 |
| 9. | Руководство по эксплуатации | 1 |
| 10. | Методика поверки для МКИ | 1 |
- Скачать: Руководство по экплуатации
