МИКО-7М/МА — миллиомметр

В наличии
Производитель: СКБ ЭП
Гарантия: 36 мес. Гарантия на МИКО-7М/МА на территории РК распространяется только при покупке на заводе-изготовителе или у официального дилера на территории РК.

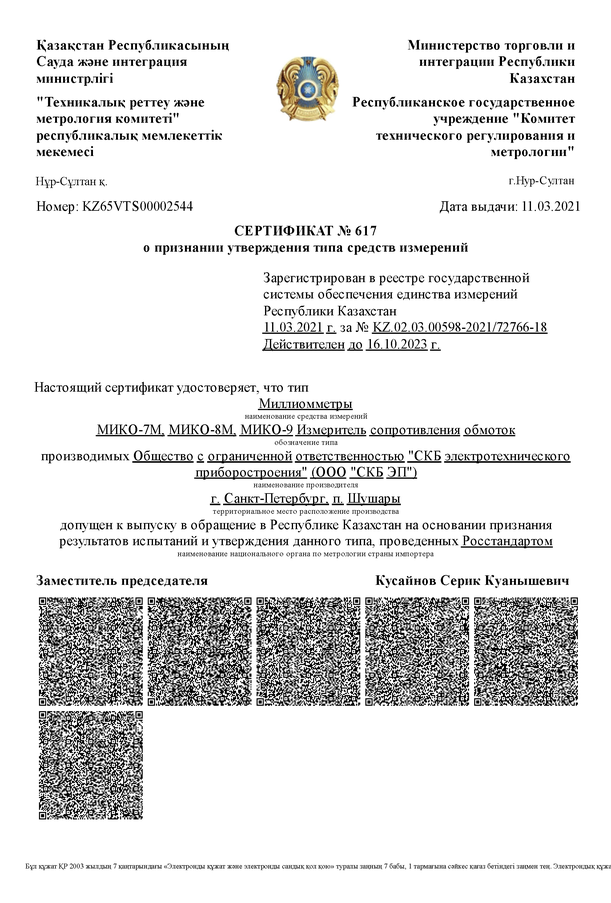

Реестр РК: до 16.10.2023г.
Межповерочный интервал: 36 мес.
Цена по запросу

Особенности миллиомметра МИКО-7М/МА:

Для работы с прибором необходимы измерительные кабели (не входят в комплект поставки, поставляются за отдельную плату). Обязательно выберите один из кабелей в разделе Дополнительная комплектация.

Измерение электрического сопротивления в индуктивных и безиндуктивных цепях в диапазоне от 10 мкОм ÷ 2 кОм на токах до 10А:

  • Обмоток силовых и измерительных трансформаторов, обмоток электродвигателей, генераторов, линейных компенсаторов и обмоток другого оборудования с большой индуктивностью;
  • Контактов выключателей, резисторов, шин и других цепей, не содержащих индуктивность;
  • Контактов избирателя устройств РПН, заземлителей, разъединителей и других разъемных и неразъемных контактных соединений.

Специализированные режимы измерения для различных объектов:

Прибор реализует специализированные режимы измерения для различных объектов, учитывающие их специфические особенности: резистивный объект, индуктивный, трансформатор напряжения, трансформатор тока и силовой трансформатор.

Высокая точность измерения не только в лабораторных условиях, но и на подстанциях:

Высокая точность измерения не только в лабораторных условиях, но и на подстанции в условиях промышленных помех, достигается благодаря тому, что для любого сопротивления обмотки рассчитывается и задается свой, максимально возможный измерительный ток, ограничиваемый только полезной мощностью прибора. Поэтому отношение полезного сигнала на сопротивление обмотки к амплитуде помехи остается высоким при любом сопротивлении.

Высокая степень защищенности и соответствие требованиям безопасности :

  • от превышения измерительного тока;
  • от э.д.с. самоиндукции.

При отсоединении во время проведения измерения измерительного кабеля от вводов трансформатора или от прибора, а также кабеля питания от сети в разрываемой цепи возникает э.д.с. самоиндукции до нескольких киловольт, а в месте разрыва – электрическая дуга.

В МИКО-7М реализована резервированная защита от э.д.с. самоиндукции при случайном отсоединении измерительного кабеля или кабеля питания, что защищает пользователей от поражения электрическим током, а прибор - от повреждения.

набор необходимых защит от перегрева измерительного блока;
контакт защитного заземления в сетевой вилке и клемма защитного заземления на корпусе измерительного блока.

Архив измерений в приборе:

Предназначен для просмотра, копирования или удаления результатов измерений (до 100 измерений).

Связь с персональным компьютером через USB или Bluetooth:

Позволяет:

  • Управлять прибором с помощью ПК;
  • Систематизировать и сохранять результаты на компьютере;
  • Формировать отчеты измерений.
  • Для передачи данных в компьютер и ведения внешнего архива измерений используется специальная программа производителя.

Измерительные кабели с эргономичной конструкцией:

Разной длины и с разной величиной захвата зажимов типа "крокодил", позволяют проводить измерения, как с земли, так и с крышки трансформаторов всех классов напряжений.

Питание от сети и/или встроенной аккумуляторной батареи:

Миллиомметр МИКО-7М имеет возможность питания от сети (≃ 110÷220, 330В), а также, для удобства выбора, представлен в двух модификациях: без встроенной аккумуляторной батареи (МИКО-7М) и со встроенным аккумулятором (МИКО-7МА).

Простой современный и удобный:

Прибор в работе максимально прост, а также имеет понятный интерфейс, что будет очень удобно пользователями.

Технические характеристики миллиомметра МИКО-7М/МА:

Параметр Значение
Диапазон измерений сопротивления 10 мкОм-2 кОм
Пределы допускаемой основной погрешности измерений сопротивления, не более ±(0,1%+0,5мк0м)
Наилучшее разрешение 0,1 мкОм
Сила измерительного тока, А 0,005 ÷ 10
Относительный дрейф силы измерительного тока, %/с ±0,002
Максимальная потребляемая мощность, Вт 120
Максимальная выходная мощность, Вт 60
Сетевое напряжение питания: переменного тока (действующее значение), В 90 ÷ 253
Сетевое напряжение питания: постоянного тока, В 127 ÷ 354
Продолжительность заряда полностью разряженной аккумуляторной батареи не более, ч 3
Тип канала передачи данных USB, Bluetooth
Степень защиты прибора в рабочем положении IP40
Степень защиты прибора в транспортном положении IP67
Температурный диапазон эксплуатации,°С -20 ÷ +55
Масса измерительного блока без аккумулятора (МИКО-7М) не более, кг 2,7
Масса измерительного блока с аккумулятором (МИКО-7МА) не более, кг 4,0
Габаритные размеры, мм 270x250x130
Гарантия на прибор 36 месяцев с даты отгрузки
Межкалибровочный период, год 3
Межповерочный период, год 3
ВНИМАНИЕ! Для работы с прибором необходимы измерительные кабели (они не входят в стандартный комплект поставки и поставляются за отдельную плату).

Стандартная комплектация


Фото Наименование, Индекс Применение

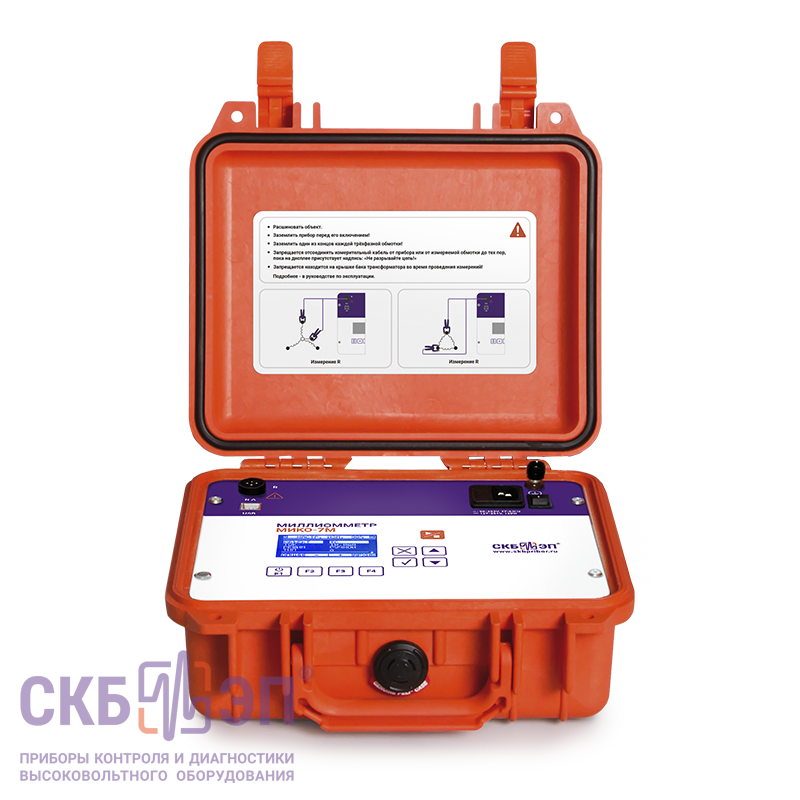

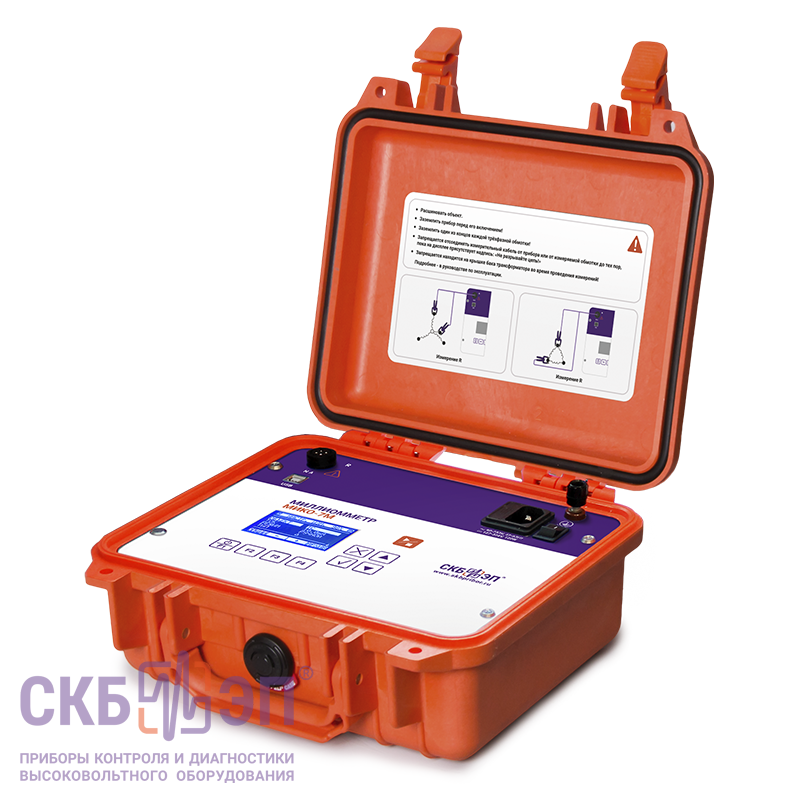

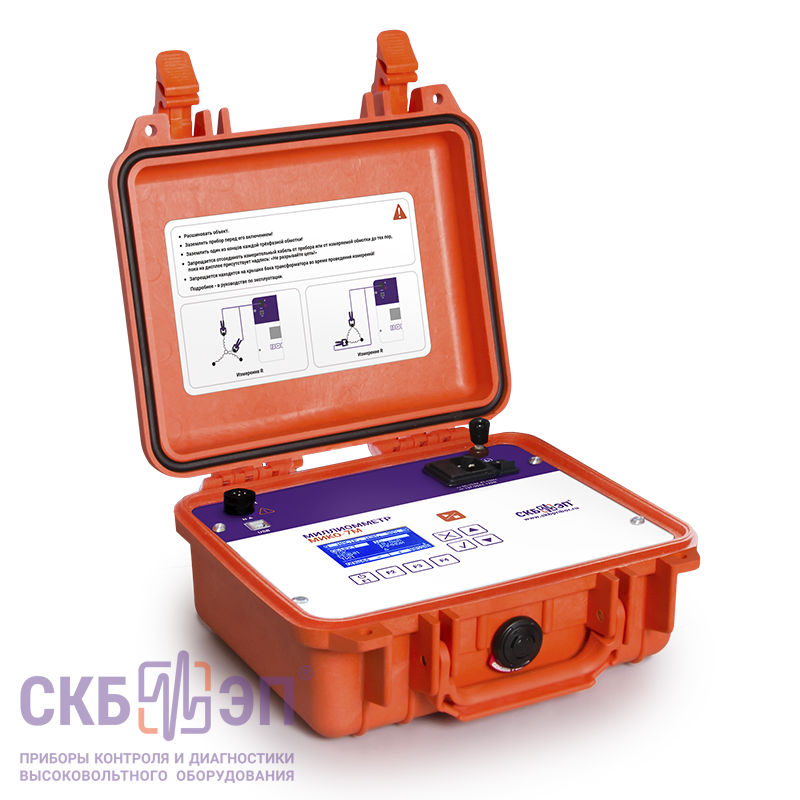

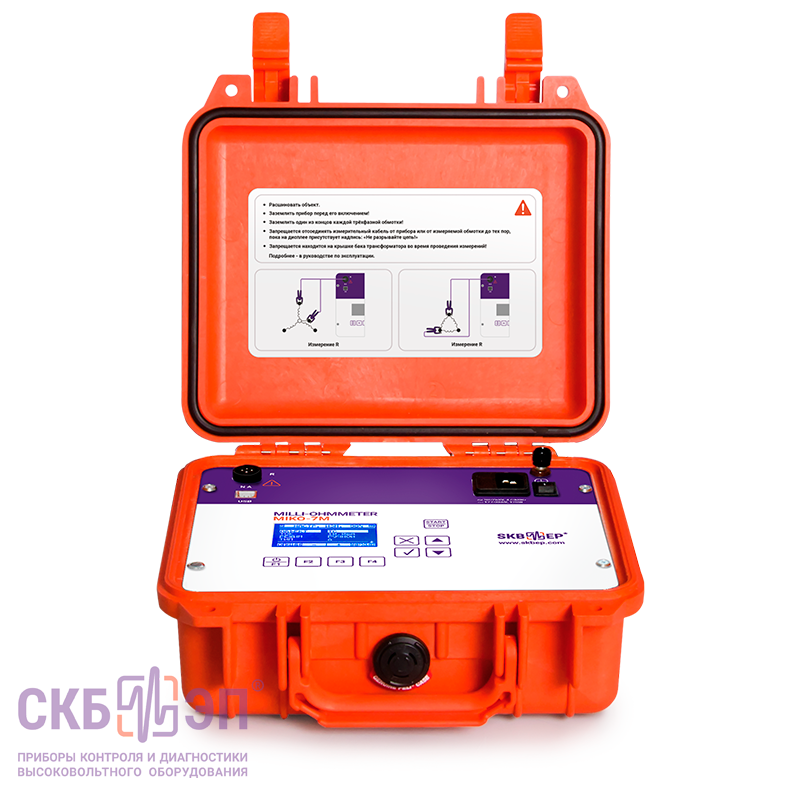

  • Измерительный блок МИКО-7М или МИКО-7МА
  • СКБ048.00.00.000 или СКБ048.00.00.000-01

Прибор и сопроводительная документация: руководство по эксплуатации, формуляр.

  • Кабели измерительные
    по заказу

Для удобства пользователя измерительные кабели не включены в стандартную комплектацию. Каждый может выбрать необходимый кабель под свои нужды. Выберите не менее одного измерительного кабеля (см. ниже "Дополнительная комплектация (по заказу)").

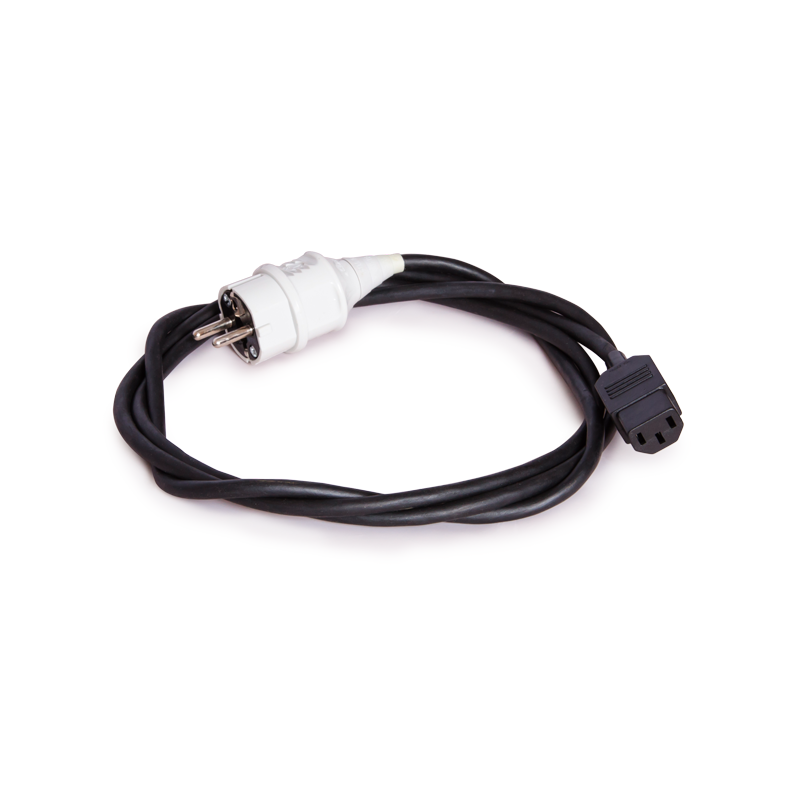

  • Кабель сетевой
  • СКБ018.09.00.000

Для подключения прибора к сети питания. Температурный диапазон -25°С ÷ +120°С. Резиновая изоляция. Длина 2 м. Вес 0,24 кг.

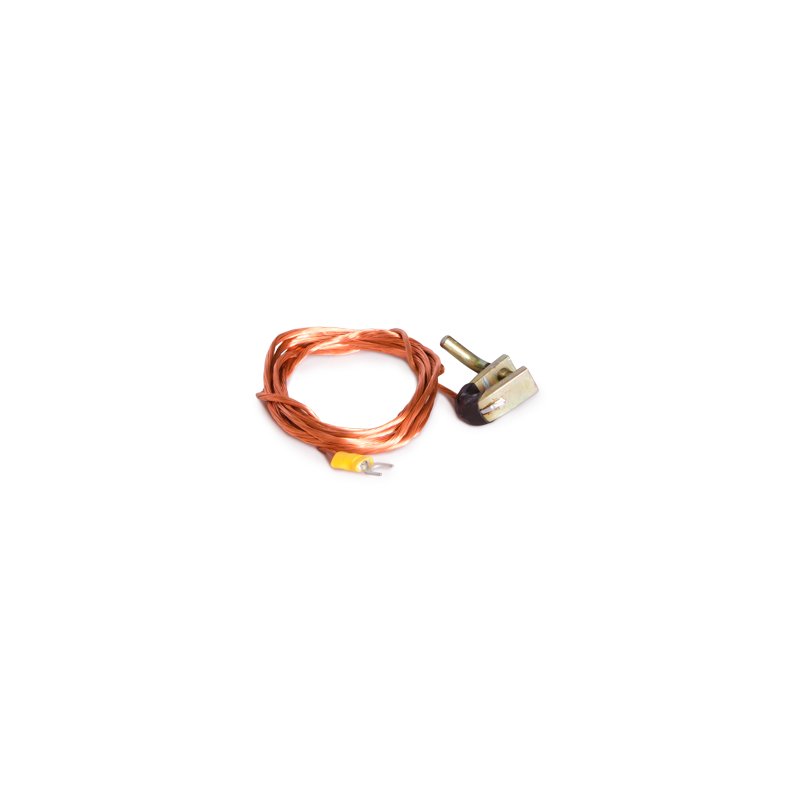

  • Провод заземления
  • СКБ010.01.00.000

Для заземления корпуса прибора. Оканчивается струбциной и наконечником под винт.
Номинальный ток 50А. Длина 2,24 м. Вес 0,08 кг.

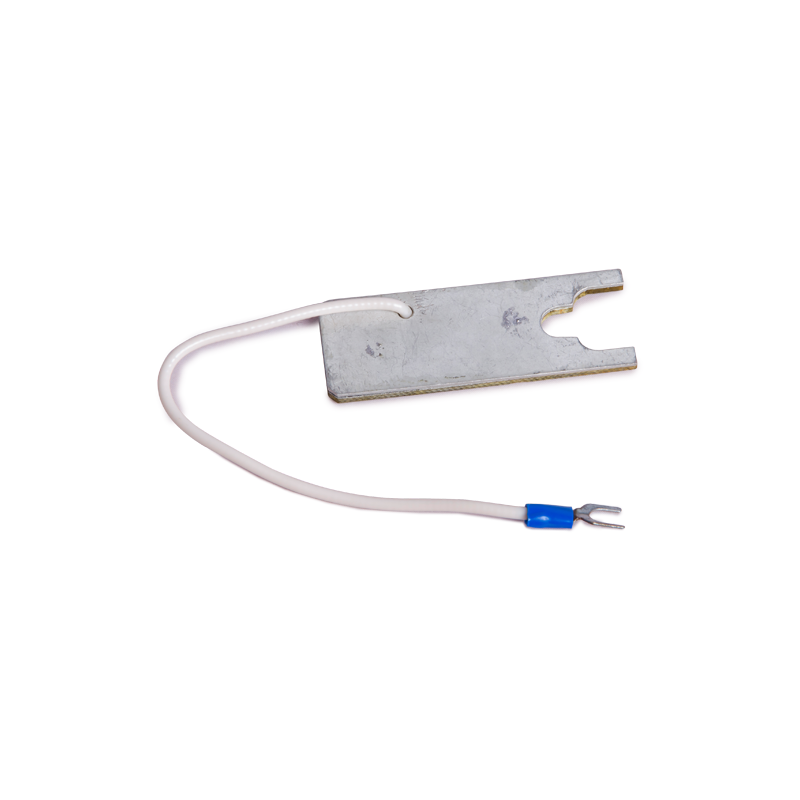

  • Эквивалент нулевого сопротивления
  • СКБ023.15.00.000

Проверка точности нулевой точки шкалы сопротивления. Величина 0,000 мкОм.

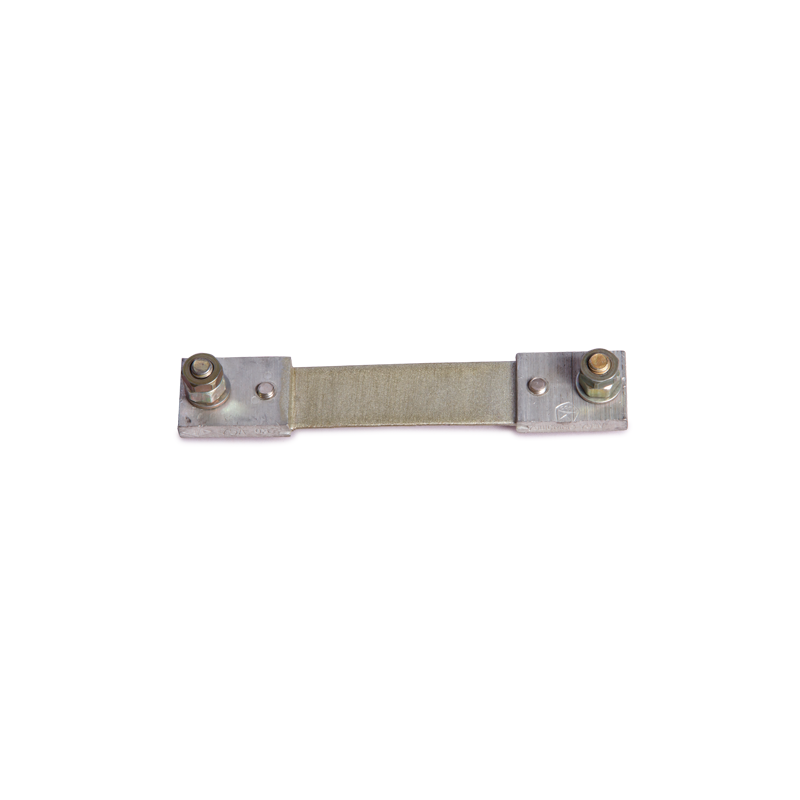

  • Шунт 75ШСМ М3, 75-0,5

Проверка работоспособности. Величина 1 мОм ± 0,5%.

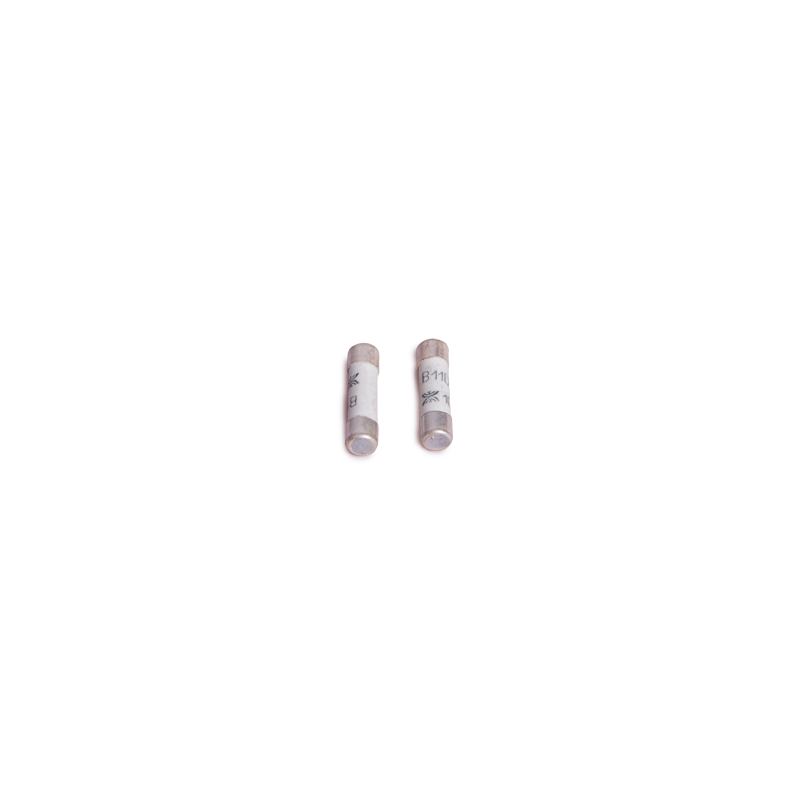

  • Предохранитель ВП2Б-1В-2А (2 шт.)

Для защиты источника питания.

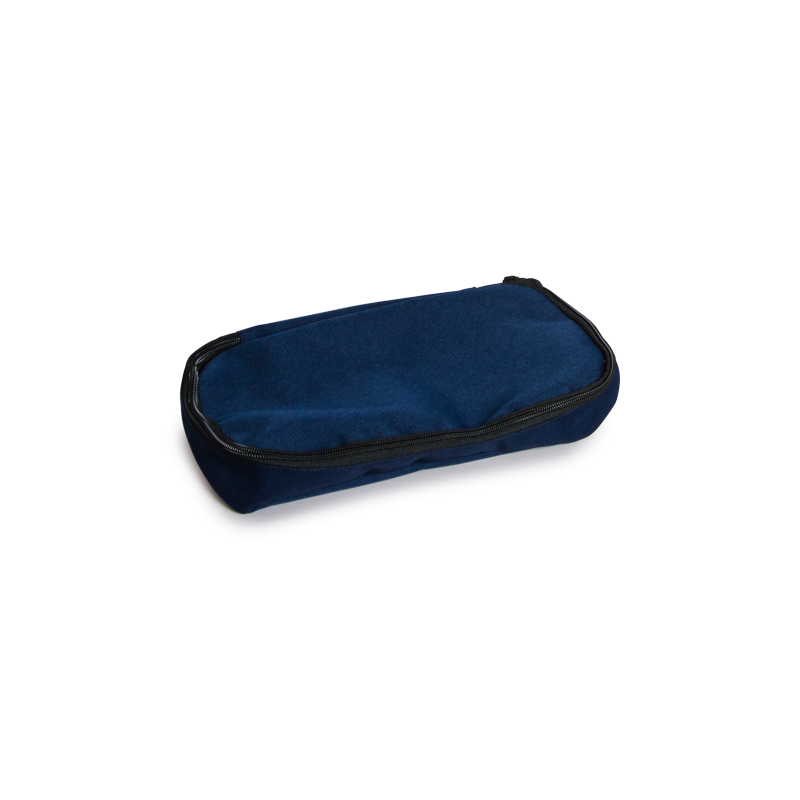

  • Сумка для комплекта крепежных изделий
  • СКБ126.06.02.000


Дополнительная комплектация (по заказу)


Фото Наименование, Индекс Применение

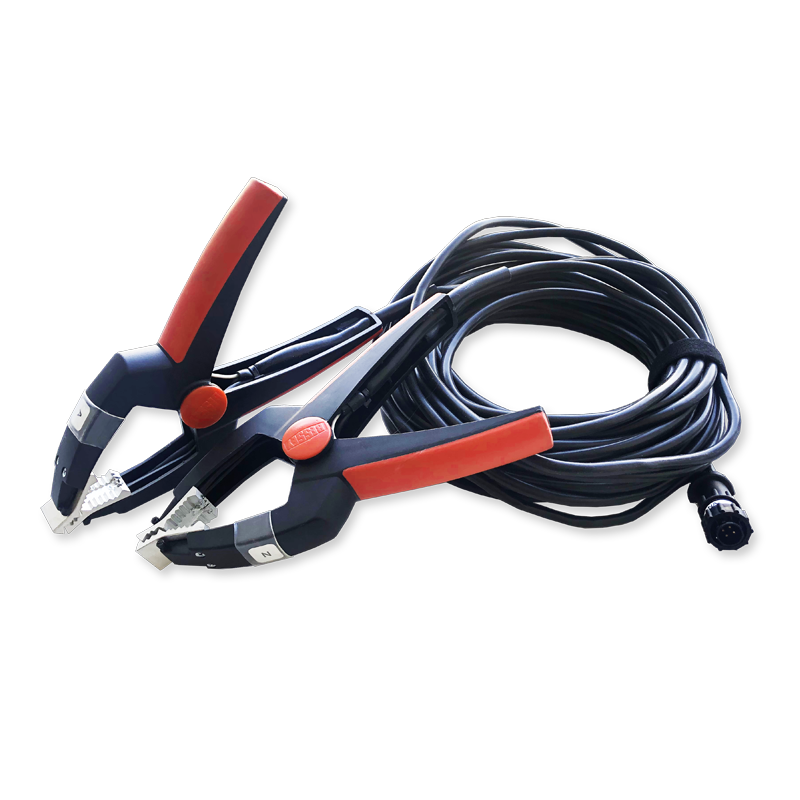

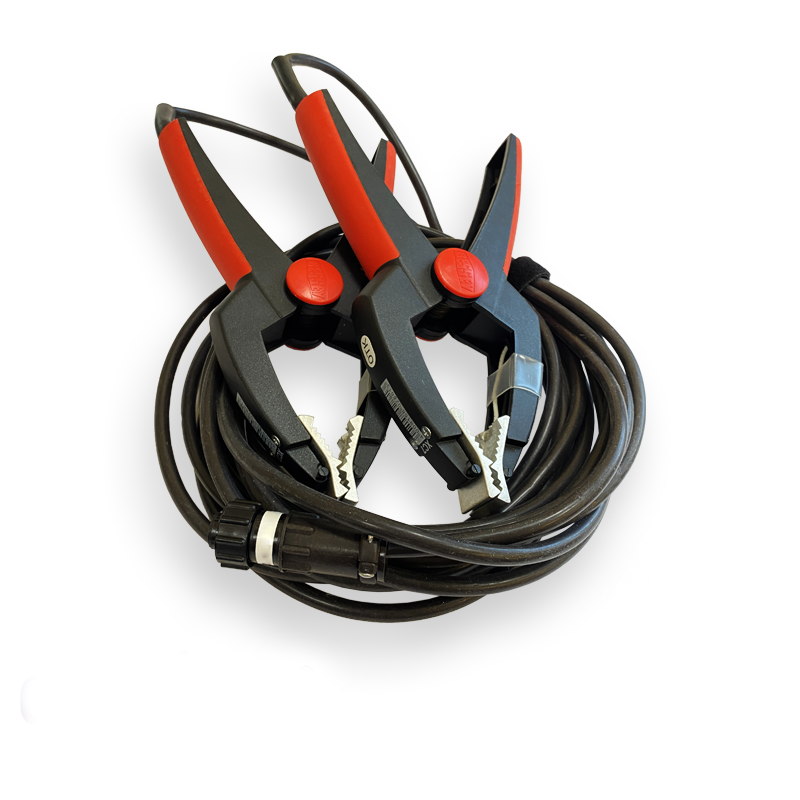

  • Кабель измерительный
  • СКБ041.18.00.000

Кабель выполнен из эластичной силиконовой трубки, стойкой к низким и высоким температурам и агрессивным средам. Зажимы типа "крокодил" с зевом до 80 мм. Длина 8,5 м. Вес 1,72 кг.

  • Кабель измерительный
  • СКБ041.22.00.000

Модификация кабеля СКБ041.18.00.000 для использования на трансформаторах, выводы которых расположены близко друг к другу.
Кабель выполнен из эластичной силиконовой трубки, стойкой к низким и высоким температурам и агрессивным средам. Зажимы типа "крокодил" с зевом до 80 мм. Длина 8,5 м.

  • Кабель измерительный 041.30.00.000
Кабель для подключения к вводам трансформатора, выводы которых расположены близко друг к другу. Выполнен из эластичной силиконовой трубки, стойкой к низким и высоким температурам и агрессивным средам. Зажимы типа "крокодил" с зевом до 50 мм. Длина 3,5 м. Вес 0,76 кг.

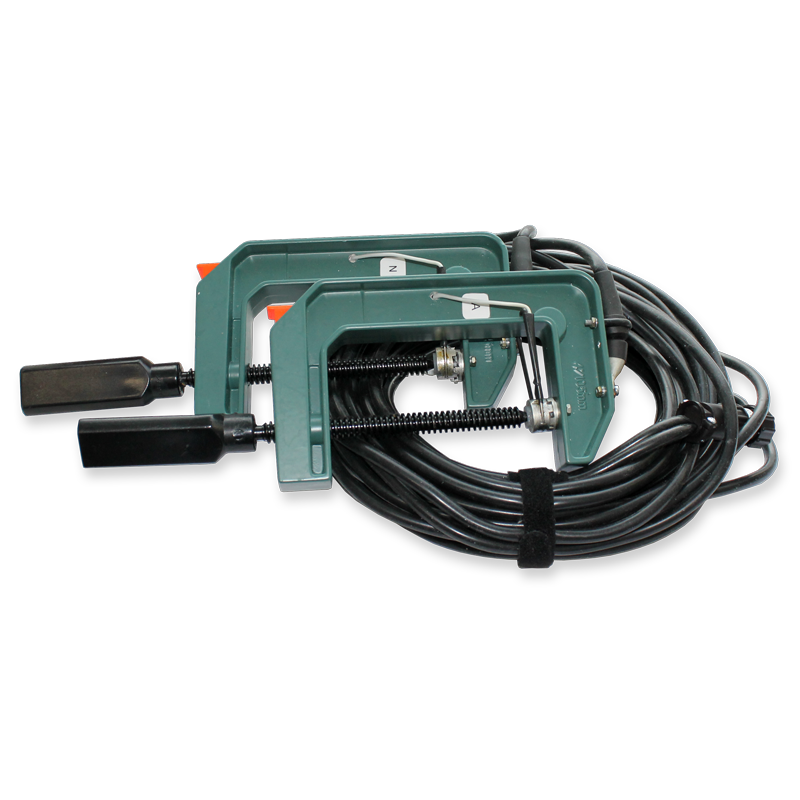

  • Кабель измерительный
  • СКБ041.26.00.000

Кабель выступает в качестве альтернативы измерительному кабелю СКБ041.18.00.000. Выполнен из эластичной силиконовой трубки, стойкой к низким и высоким температурам и агрессивным средам. Зажимы типа струбцина с зевом до 103 мм. Длина 8,5 м. Вес 2,26 кг.

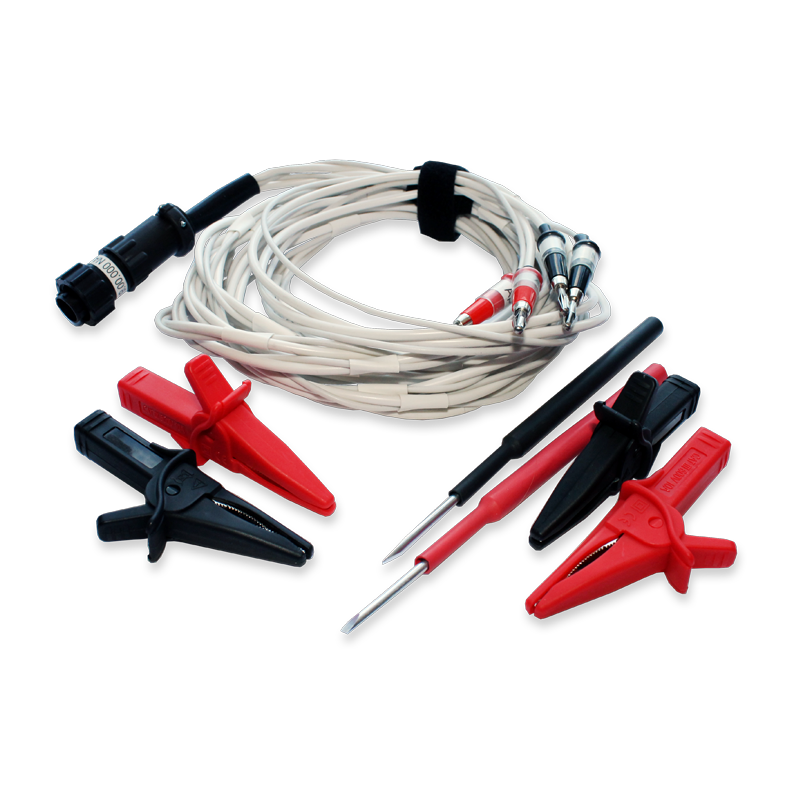

  • Кабель измерительный
  • СКБ041.19.00.000

Кабель для измерения переходного сопротивления контактных соединений, а также для измерения сопротивления обмоток ТТ и ТН. Зажимы: токовые и потенциальные контакты, которые оборудованы штекерами "банан", на которые устанавливаются съемные щупы с диаметром штекера 3мм (2 шт.), а также зажимы типа "крокодил" с зевом 25мм (2 шт.). Длина 3,0 м. Вес 0,5 кг.

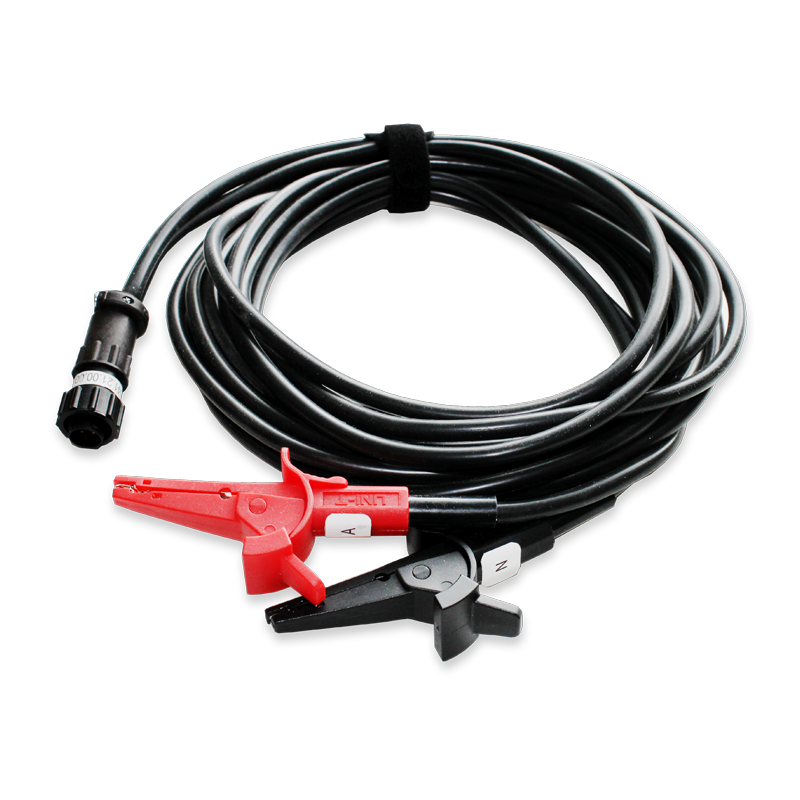

  • Кабель измерительный для ТТ и ТН
  • СКБ041.21.00.000

Кабель для измерения электрического сопротивления обмоток трансформаторов тока и трансформаторов напряжения, как встроенных в трансформатор/выключатель, так и стоящих отдельно. Зажимы типа "крокодил" с зевом 25 мм. Длина 4,0 м. Вес 0,61 кг.

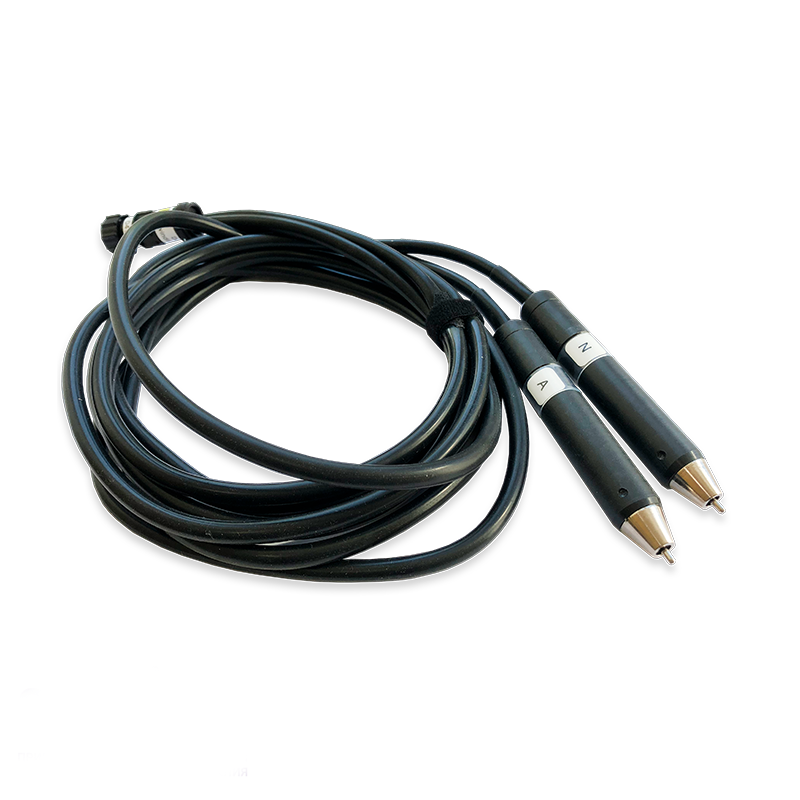

  • Кабель измерительный 041.28.00.000
Кабель для измерения электрического сопротивления в местах с затрудненным доступом. Конструкция наконечника штыревая - подпружиненная. Длина 3 м.

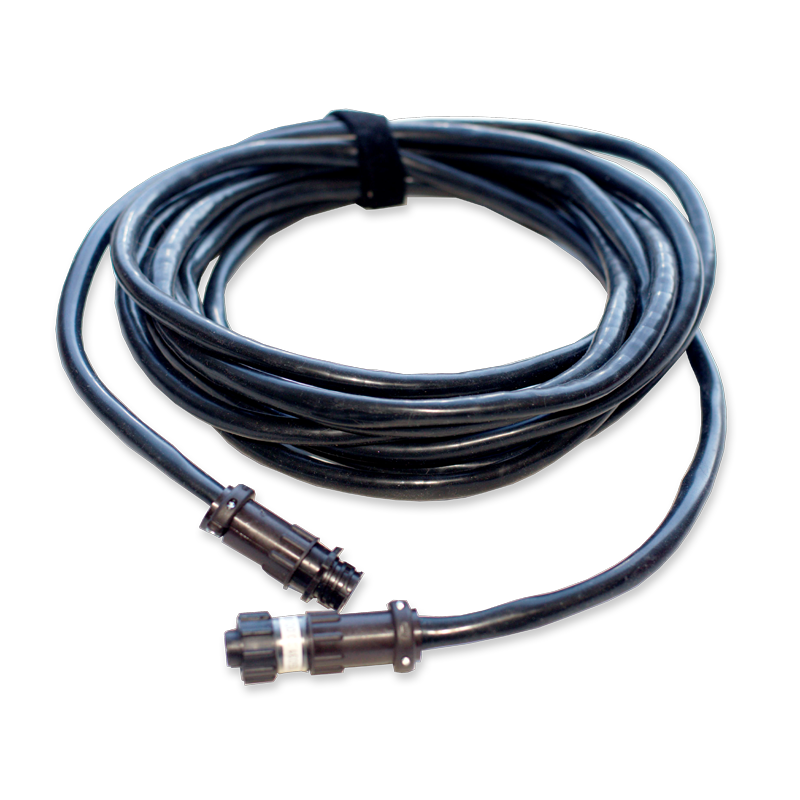

  • Удлинитель к измерительным кабелям
  • СКБ031.20.00.000

Рекомендован к совместному применению с измерительными кабелями СКБ041.18.00.000 (зев до 80 мм.) и СКБ041.26.00.000 (зев до 103 мм.). Удлинитель выполнен из эластичной силиконовой трубки, стойкой к низким и высоким температурам и агрессивным средам. Длина 6,5 м. Вес 1,18 кг.

  • Переходник для образцовой катушки
  • СКБ023.12.00.000

Для поверочных лабораторий: проведение поверки / калибровки прибора (комплект из 2 шт.). Длина 0,025 м + 0,16 м. Вес 0,04 кг.

  • Сумка для кабелей и документации
  • СКБ126.06.00.000

Удобная, прочная и износостойкая сумка для транспортировки кабелей, документации и прочих дополнительной комплектации к прибору МИКО-7М (МИКО-7МА).

  • Штанга-манипулятор
  • СКБ010.41.00.000
    СКБ010.41.00.000-01
    СКБ010.41.00.000-02

Штанга-манипулятор предназначена для присоединения измерительных кабелей с земли / с крышки бака к вводам трансформаторов, без применения лестниц и подъемников.

Комплектуется зажимом с токовым и потенциальным контактами соединенными измерительной площадкой. К площадке с земли/ с крышки бака присоединяются измерительные кабели.

  • ШМ-2.2 (длина 2,2 м / масса в рабочем комплекте - 3,4 кг);
  • ШM-3.7 (длина 3,7 м / масса в рабочем комплекте - 4,0 кг);
  • ШМ-5.1 (длина 5,1 м / масса в рабочем комплекте - 4,6 кг);
