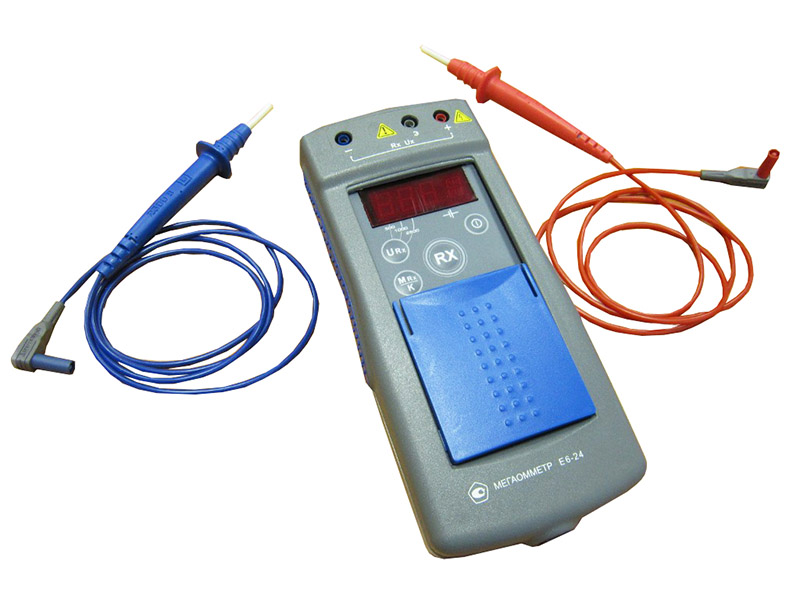

Е6-24/1 - мегаомметр
Назначение:
Цифровые мегаомметры Е6-24 , Е6-24/1 и Е6-24/2 предназначены для измерения сопротивления изоляции электрических цепей, не находящихся под напряжением, и измерения переменного напряжения до 400 В.
Особенности:
Современный эргономичный корпус, новейшая элементная база, привлекательная цена.
Включенный прибор постоянно находится в режиме измерения напряжения. При наличии в измеряемой цепи напряжения прибор отображает его величину. Измерение сопротивления производится простым нажатием кнопки и не требует переключения режимов.
При измерении сопротивления более 1 минуты прибор автоматически рассчитывает коэффициент абсорбции и сохраняет его в памяти. В памяти так же сохраняются результат последнего замера и сопротивление изоляции за 15 и 60 секунд. Все эти параметры можно последовательно вывести на дисплей.
Мегаомметр оснащен системой защиты от подключения к необесточенной сети или внезапной подачи напряжения во время измерений.
Мегаомметры Е6-24 и Е6-24/2 позволяют выбрать одно из трех, а мегаомметр Е6-24/1 - одно из четырех испытательных напряжений. Текущее значение испытательного напряжения отображается светодиодным индикатором на лицевой панели.
Обе модели обладают высокой устойчивостью к помехам в измеряемой цепи, наведенным токами промышленной частоты.
Питание прибора осуществляется как от аккумуляторной батареи, так и от сети переменного тока через адаптер, служащий для зарядки аккумулятора. Прибор оборудован системой контроля над состоянием аккумулятора. Встроенный стабилизатор обеспечивает защиту аккумулятора от перезарядки. Также прибор автоматически переходит в энергосберегающий режим через 2,5 минуты после окончания измерений.
Технические характеристики:
| Параметр | Е6-24, Е6-24/2 | Е6-24/1 |
| Испытательное напряжение, В | 500; 1000; 2500 | 100; 250; 500; 1000 |
| Диапазон измерений сопротивления изоляции | до 300 ГОм | до 10 ГОм |
| Разрешающая способность измерений: | ||
|
10 кОм | |
|
100 кОм | |
|
1 МОм | |
|
10 МОм | |
| Предел основной относительной погрешности при измерении сопротивлений |
от 0,01 до 999 МОм ± (3% + 3 емр) от 10 до 99,9 ГОм ± (5% + 5 емр)* от 10 до 99,9 ГОм ± (5% + 5 емр)* ) |
|
| Предел основной относительной погрешности при измерении напряжения переменного тока, до 400 В частотой (50,0 ± 0,5) Гц | не более δ = + ( 5 % + 3 емр) | |
| Ток в измерительной цепи | не более 2 мА | |
| Рабочая температура | от -30°С до +50°С | |
| Питание | от 10 до 14 В | |
| Потребляемая мощность | не более 6 Вт | |
| Габаритные размеры | 80х120х250 мм | |
| Масса | не более 0,8 кг | |
| Условия эксплуатации | от -30 до +50 °С и относительной влажности воздуха 90% | |
*Для мегаомметров Е6-24 и Е6-24/2 при использовании кабеля измерительного экранированного РЛПА.685551,001
Комплект поставки:
| Наименование | Кол-во |
| Мегаомметр Е6-24/1 | 1 |
| Батарейный отсек РАПМ.436244.003 | 1 |
| Зажим типа «крокодил» | 1 |
| кабель РЛПА.685551.002 | 1 |
| кабель РЛПА.685551.002-03 | 1 |
| кабель РЛПА.685641.002 | 1 |
| Руководство по эксплуатации | 1 |
| Сумка | 1 |
| Упаковка транспортная | 1 |
| БПН12-0.5 - зарядное устройство (для Е6-24, Е6-24/1 и ИС-10) | 1 |
Дополнительная комплектация:
- 5H-AA - аккумулятор
- АР 1.3-6 - аккумулятор
- БПН12-0.5 - зарядное устройство (для Е6-24, Е6-24/1 и ИС-10)
- Зажим изолированный типа крокодил - для Е6-24, Е6-24/1, ИС-10 и ИФН-200
- РЛПА.301532.001 - струбцина
- РЛПА.436221.004 - автомобильное зарядное устройство-адаптер для Е6-24, Е6-24/1, ИС-10, ИФН-200
- РЛПА.685551.002-03-1.5 - кабель измерительный синий 1,5 м (для Е6-24, ИС-10, ИФН-200)
- РЛПА.685551.002-1.5 - кабель измерительный красный 1,5 м (для Е6-24, ИС-10, ИФН-200)
- РЛПА.685641.002-1.5 - кабель соединительный 1,5 м (для Е6-24)
