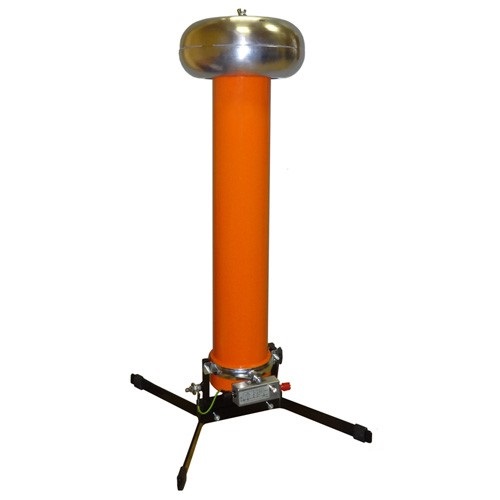

ДН-100 - делитель высокого напряжения 10-100 кВ (рабочий, 1%)
Назначение делителя высокого напряжения ДН-100:
Делитель напряжения ДН-100 предназначен для использования в качестве масштабного преобразователя высоких напряжений постоянного тока и переменного тока промышленной частоты в сетях электроэнергетических объектов и в высоковольтных лабораториях при проведении испытаний.
Делитель напряжения ДН-100 может также применяться для масштабного преобразования высоких импульсных напряжений стандартной коммутационной и грозовой формы , а частотный диапазон преобразуемых высоких напряжений переменного тока может быть расширен от 1 Гц до 20000 Гц.
Описание делителя высокого напряжения ДН-100:
Делитель напряжения ДН-100 собран по схеме резистивно-емкостного масштабного преобразователя. Плечи высокого напряжения собраны из резистивно-емкостных сборок. Плечо низкого напряжения собрано из конденсаторов, соединенных параллельно и шунтированных резисторами. Резистивно-емкостная сборка делителя помещена в диэлектрический корпус. В основании и в верхней крышке корпуса предусмотрены отверстия для охлаждения элементов делителя.
В плече низкого напряжения установлен разрядник для защиты от перенапряжений.
Коаксиальный кабель, применяемый для подсоединения к выходу делителя и к измерительному прибору, снабжен байонетными разъемами.
Емкостно-омический делитель ДН-100 с погрешностью измерений 1%. Может использоваться как с цифровым прибором ИПН-2Э, так и с другими измерительными средствами.
Делител ДН-100 не имеют заполняющей среды, что обеспечивает простоту и легкость конструкций. Применение современных клеевых и защитных материалов, высокоточных резисторов и конденсаторов, позволили получить высокую механическую и электрическую прочность, отсутствие частичных разрядов и стабильность характеристик делителя в широком диапазоне температур.
При изменении частоты (в диапазоне от 45 Гц до 2,5 кГц) коэффициент деления делителей соответствует требования ГОСТ 13109-97.
В диапазоне рабочих температур (+5 ... +40 оС) дополнительная погрешность коэффициента деления Кдел не выходит за пределы основной погрешности.
Технические характеристики делителя высокого напряжения ДН-100:
Параметр | Значение |
Номинальные коэффициенты деления | 500, 1000, 1500, 2000, 3000, 4000 |
Диапазон преобразования напряжения постоянного тока , кВ | ±(1 ... 100) |
Диапазон преобразования действующих значений напряжения переменного тока номинальной частотой 50 Гц (дополнительно по заказу 1 Гц – 20 кГц), кВ | (1 ... 100) |
Диапазон (дополнительно по заказу) преобразования напряжений стандартных грозовых и коммутационных импульсов, кВ | (2 ... 100) |
Предел допускаемой относительной основной погрешности коэффициента деления при измерении действующих значений напряжения переменного тока номинальной частотой 50 Гц и напряжения постоянного тока, % | ± 1,0 |
Предел допускаемой относительной дополнительной погрешности коэффициента деления при измерении высоких импульсных напряжений стандартной коммутационной и грозовой формы, или при измерении действующих значений напряжения переменного тока в частотном диапазоне от 1 Гц до 20 кГц, % | ± 0,5 |
Дополнительная погрешность коэффициента деления делителей для всех видов измеряемых напряжений, обусловленная влиянием температуры окружающего воздуха в диапазоне рабочих температур (+5 ... +40) °С | не превышает 50 % от пределов допускаемой относительной основной погрешности |
Время установления рабочего режима измерений, не более, с | 60 |
Средняя наработка на отказ, не менее, ч | 7000 |
Средний срок службы, не менее, лет | 8 |
Масса, не более, кг | 7 |
Габаритные размеры (высота х диаметр делителя х димаетр опоры), не более, мм | 1100 х 85 х 700 |
Нормальные условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, мм рт. ст. |
20 ± 5 30...80 630-800 |
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, мм рт. ст. |
5...40 80 при 25 °С 630-800 |
Комплект поставки ДН-100
№ | Наименование | Количество |
1 | Делитель напряжения ДН-100 в сборе | 1 |
2 | Кабель измерительный | 1 |
3 | Руководство по эксплуатации | 1 |
4 | Паспорт | 1 |
5 | Методика поверки | 1 |
6 | Транспортная тара | 1 |
